1. Hálózati kapcsoló: BE: A készülék be van kapcsolva. KI: A készülék ki van kapcsolva. A hálózati kapcsoló
egyfázisú, ezért a hálózati kábelt húzza ki, mielőtt felnyitja a készülék házat, hogy elkerülje az áramütést.
2. Biztosítékház F8A 250V biztosíték.
3. POWER IN: Powercon kompatibilis hálózati bemenet.
4. POWER OUT: Powercon kompatibilis hálózati kimenet
5. DMX kimenet: 3 és 5 pólusú mama DMX aljzat DMX jel továbbítására.
6. DMX bemenet: 3 és 5 pólusú mama DMX aljzat DMX jel továbbítására.

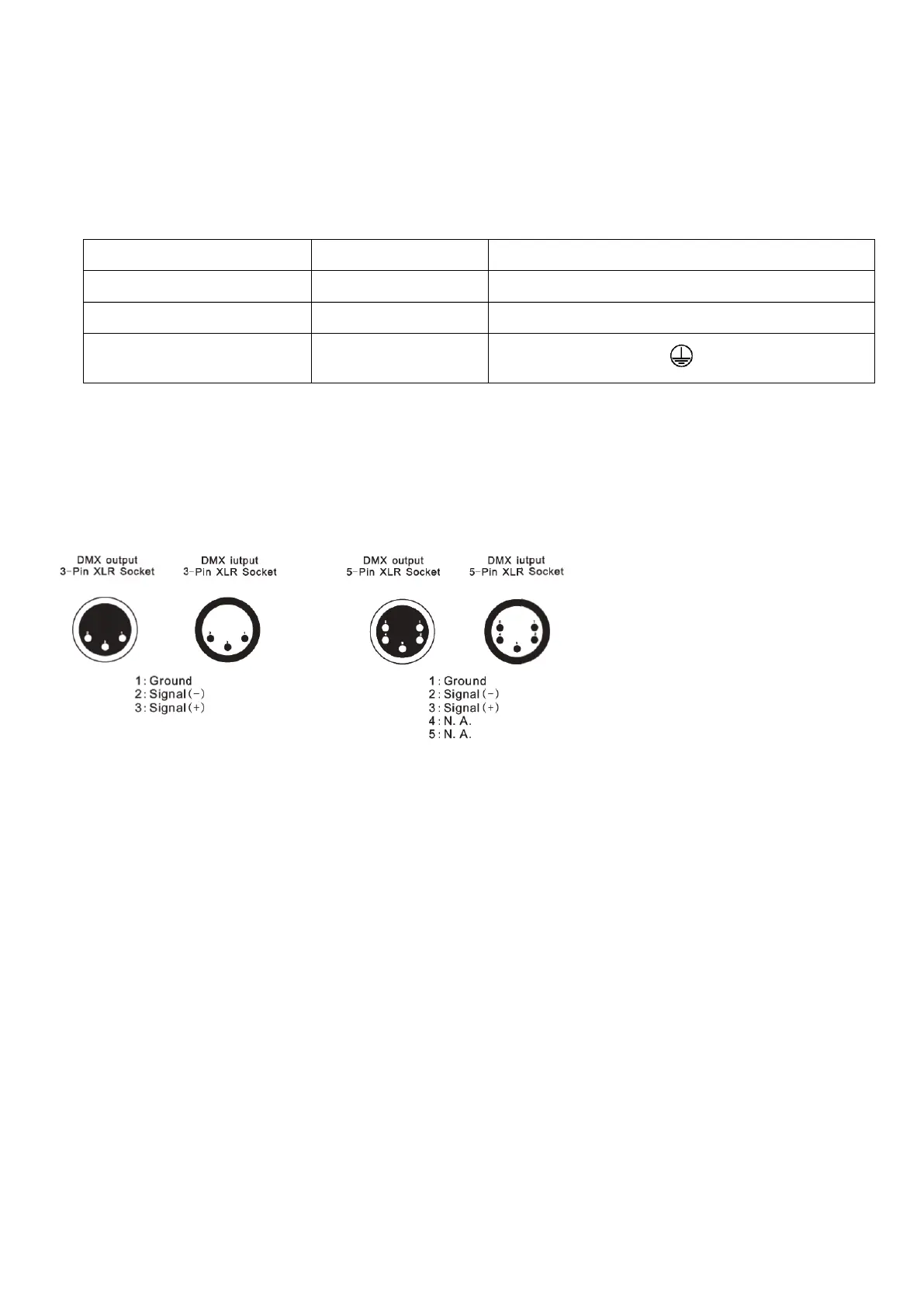

A POWERCON kompatibilis csatlakozó bekötése a következő:
A földet csatlakoztatni kell!
FONTOS TANÁCS: Biztosíték cseréjénél azonos típusú biztosítékot tegyen be (a készülékre van írva). Amennyiben
többször is kiégett a biztosíték, forduljon a szakszervizhez.
Az XLR papa DMX kimeneten, XLR mama a DMX bemeneten.
3-pin XLR- Connector: 5-pin XLR-Connector:
Pin kiosztás: Pin kiosztás:
1. Árnyék 1. Árnyék
2. DMX- 2. DMX-
3. DMX+ 3. DMX+
4. szabad, vagy 2. csatlakozás (2nd link, opcionális) DMX-
5. szabad, vagy 3. csatlakozás (2nd link, opcionális) DMX+
