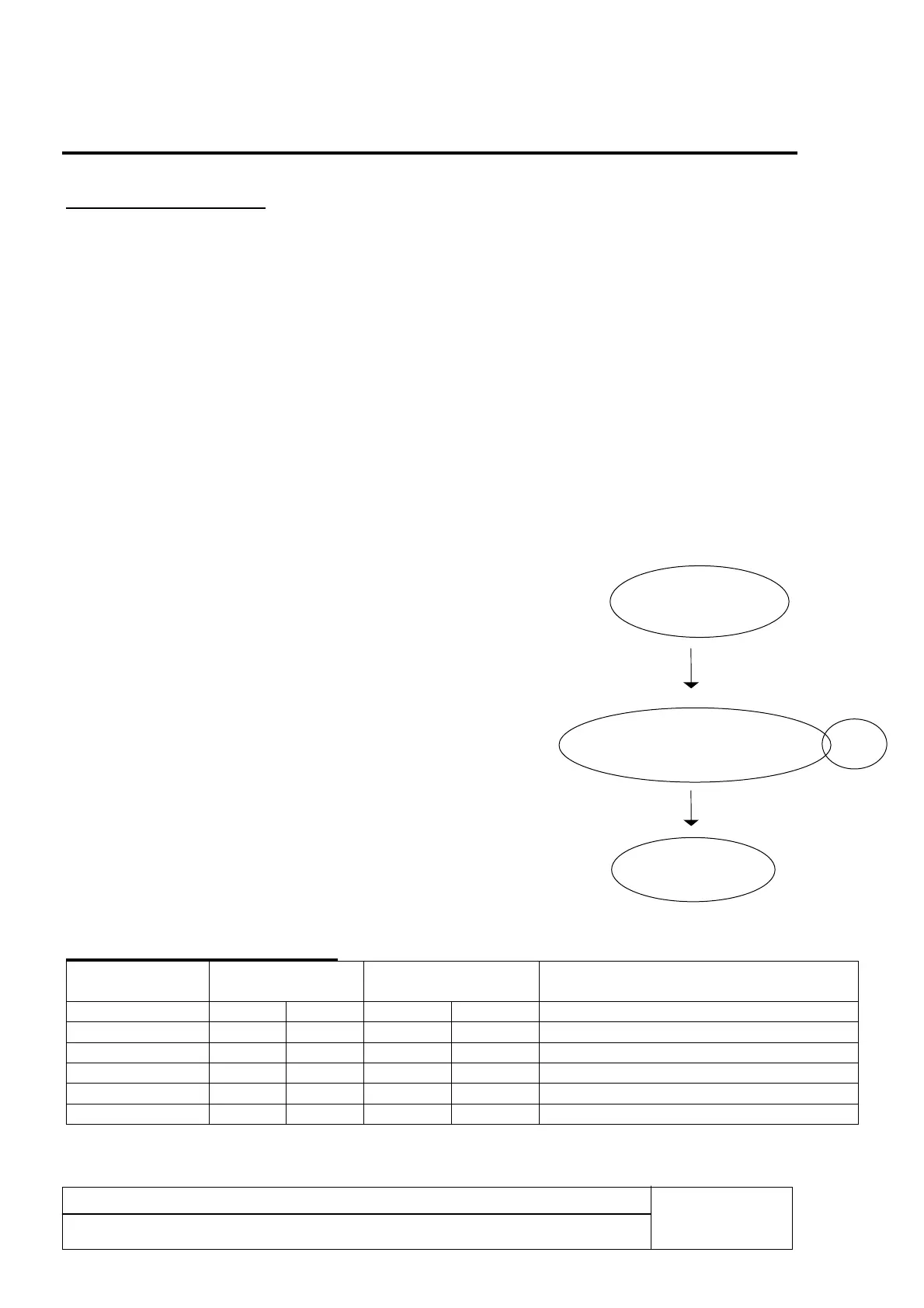

Diagramme de commutation: 3
Fonctionnement général
Le temporisateur démarre par la phase préalable. Lors de la phase préalable, la durée de la phase
principale clignote sur l'écran. De même, on peut limiter la durée de la phase principale pendant la
phase préalable en appuyant sur le bouton Timer. La phase préalable est programmable de 0 à 255
minutes. La phase préalable peut être inactivée grâce à la fonction de démarrage rapide, en activant le
bouton Start / Pause. La phase principale démarre automatiquement à la fin de la phase préalable.
Pendant la phase principale, l'affichage montre le temps restant correspondant à cette phase. La phase
principale est programmable de 0 à 255 minutes.
La phase principale peut s'interrompre provisoirement en appuyant sur le bouton Start / Pause. La
phase finale démarre automatiquement à la fin de la phase principale et est programmable de 0 à 255
minutes. Pendant la phase principale, les deux relais sont activés, pendant la phase préalable et finale,
uniquement le relais 2 est activé. Pendant la phase finale, il apparaît “Cl” (cool) sur l'affichage. Le
fonctionnement du temporisateur peut s'arrêter en appuyant sur le bouton Stop. Si l'on appuie sur le
bouton Stop pendant la phase principale, la phase finale démarre automatiquement. Si l'on appuie sur le
bouton Stop pendant la phase préalable, la durée de la phase principale diminuera d'une minute.
Table de commutation des relais:
Version logicielle –
S, (sortie signal)
Version logicielle –P
(sortie impulsion)
Message standard à l’affichage
Timer Relais 1 Relais 2 Relais 1 Relais 2
Stand-by Off Off Off Off - (trait d'union)
Phase préalable Off On Impulsion Off Phase principale clignotante
Phase principale On On Off Off Reste de la phase principale
Repos Off On Off Off Phase principale clignotante
Phase finale Off On Off Impulsion CL
Phase
préalable
Phase
principal
e
Phase
finale
Pause
Version logiciel –S
-
Lors de la phase préalable, le contact du relais 2 restera
fermé. Lors de la phase préalable, la valeur de la phase
principale s’affichera sous forme clignotante.
- Lors de la phase principale, l
es deux relais (1 & 2 ) resteront
fermés. La durée restante sera affichée. Au moment où l’on
appuie sur le bouton Pause
, la phase principale s’interrompra
provisoirement.
-
Lors de la phase finale, uniquement le contact du relais 2
restera fermé. Lors de
la phase finale, le message "CL"
s’affichera.
Version logiciel–P
-
Lors de la phase préalable, les signaux de relais ne seront
pas confirmés. Lors de la phase préalable, la valeur
programmée de la phase principale s’affichera sous forme
clignotante.
- Lo
rsque la phase principale doit commencer, MicroTimer
enverra une impulsion au relais 1. La durée restante de la
phase principale s’affichera.
-
Lorsque la phase finale doit commencer, MicroTimer enverra
une impulsion au relais 2. Le message "CL" s’affichera.
