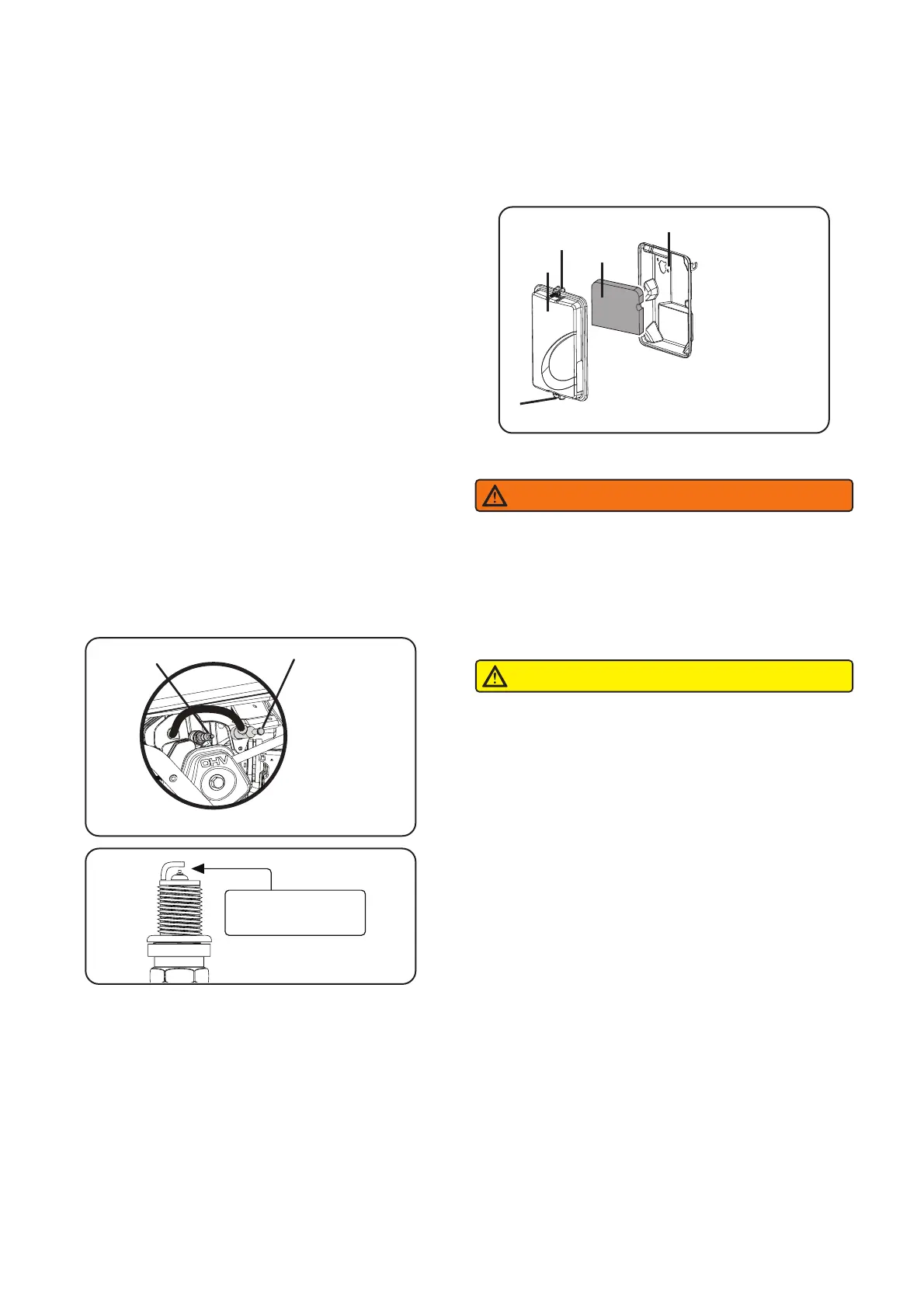

Page 27
A - Bougie d'allumage
B - Bouchon de bougie
d'allumage
A
B
0.7 - 0.8 mm
0.028 - 0.031 in.
Entretien du filtre à air
Pour un bon fonctionnement et une longue durée de
vie, gardez le filtre à air propre.
1. Relâchez les clips supérieur et inférieur (A). Retirez
le couvercle (B) et mettez-le de côté.
2. Retirez l'élément filtrant (C).
3. Si l'élément filtrant est sale, nettoyez-le avec de
l'eau chaude savonneuse. Rincer et laisser sécher.
Remplacement de la batterie
1. Retirez le fil de la bougie d'allumage de la bougie
d'allumage.
2. Débranchez le câble positif (A) et le câble négatif
(B) de la batterie en retirant les boulons (M6x12)
et les écrous (M6) des bornes négative et positive
de la batterie.
3. Desserrez et retirez les boulons (C) (M6x12) du
support de la batterie (D).
4. Remplacez la batterie par une batterie neuve.
Spécifications de la batterie : 12V, 14AH plomb-
acide scellé. LxWxH : 5.9*3.4*5.1 inch
(150*86*130 mm)
5. Réinstallez le support de batterie (D) et serrez les
boulons (C).
6. Connectez d'abord le câble positif avec la gaine
rouge, puis le câble négatif avec la gaine noire.
Serrez les boulons et les écrous et couvrez-les avec
des gaines.
7. Installez le fil de la bougie sur la bougie d'allumage.
AVERTIR
Les poteaux et les bornes de la batterie contiennent
du plomb et des composés de plomb. Se laver les
mains après la manipulation.
Risque de brûlure La batterie contient de l'acide
sulfurique
(électrolyte) qui est très corrosif et toxique. Portez des
vêtements de protection et des lunettes de protection
lorsque vous travaillez à proximité de la batterie. Tenez
les enfants éloignés de la batterie.
AVERTISSEMENT
2. Nettoyez les saletés à la base de la bougie
d'allumage.
3. Déposer la bougie (A) à l'aide de la clé fournie.
4. Vérifiez que la bougie n'est pas endommagée et
nettoyez-la avec une brosse métallique avant de la
réinstaller. Si l'isolant est fissuré ou ébréché, la
bougie doit être remplacée.
5. Mesurez l'écartement de la bougie. L'écartement
correct est de 0,028 à 0,031 po. (0,7 à 0,8 mm).
Pour élargir l'écartement, si nécessaire, pliez
soigneusement l'électrode de masse (supérieure).
Pour réduire l'écart, tapez doucement l'électrode de
masse sur une surface dure.
6. Bougie d'allumage du siège en position ; à enfiler
à la main pour éviter le croisement.
7. Serrez avec une clé pour comprimer la rondelle. Si
la bougie est neuve, utiliser 1/2 tour pour
comprimer la rondelle de manière appropriée. Si
vous réutilisez une ancienne bougie, utilisez 1/8 à
1/4 de tour pour comprimer correctement la rondelle.
REMARQUE:
Une bougie mal serrée devient très chaude et peut
endommager le moteur
8. Réinstallez le capuchon de la bougie (B).
4. Appliquez une légère couche de lubrifiant moteur
sur l'élément, puis essorez-le.
5. Réinstallez l'élément (C) dans l'unité de filtre à air.
6. Réinstallez le couvercle du filtre à air (B) et fixez-le
avec le clips (A).
A
A - Bouton
B - Couvercle du filtre à air
C - Élément filtrant
D - Unité de filtre à air
B
C
D
A
