12. MANUTENZIONI
STRAORDINARIE
ATTENZIONE:
Le manutenzioni straordinarie
sono tutte quelle che non
sono state menzionate nel libretto;
pertanto esse dovranno essere
eseguite da personale specializzato
per l’assistenza preposto a tale scopo.
13. MESSA FURI SERVIZIO
Togliere le batterie dal loro alloggiamento
e conservarle in un luogo asciutto e
ben aerato, per una buona durata delle
batterie inutilizzate per un certo periodo
di tempo occorre, provvedere alla carica
ed eventualmente al rabbocco ogni 30/40
giorni.
Pulite la macchina in generale, pulite i ltri
polvere e il cassetto.
12. EXTRAORDINARY
MAINTENANCE
CAUTION:
An extraordinary maintenance
is a type of maintenance that is
not described in this manual;
in fact, they must be carried out by
qualied maintenance personnel for
this purpose.
13. GARAGING
Remove the batteries from their seat and
store them in a dry and ventilated place.
To ensure a good duration of the unused
batteries over a certain period of time, you
ned to recharge them and, if necessary, rell
them every 30/40 days.
Clean the machine overall, clean the anti-
dust lters and the drawer.
28

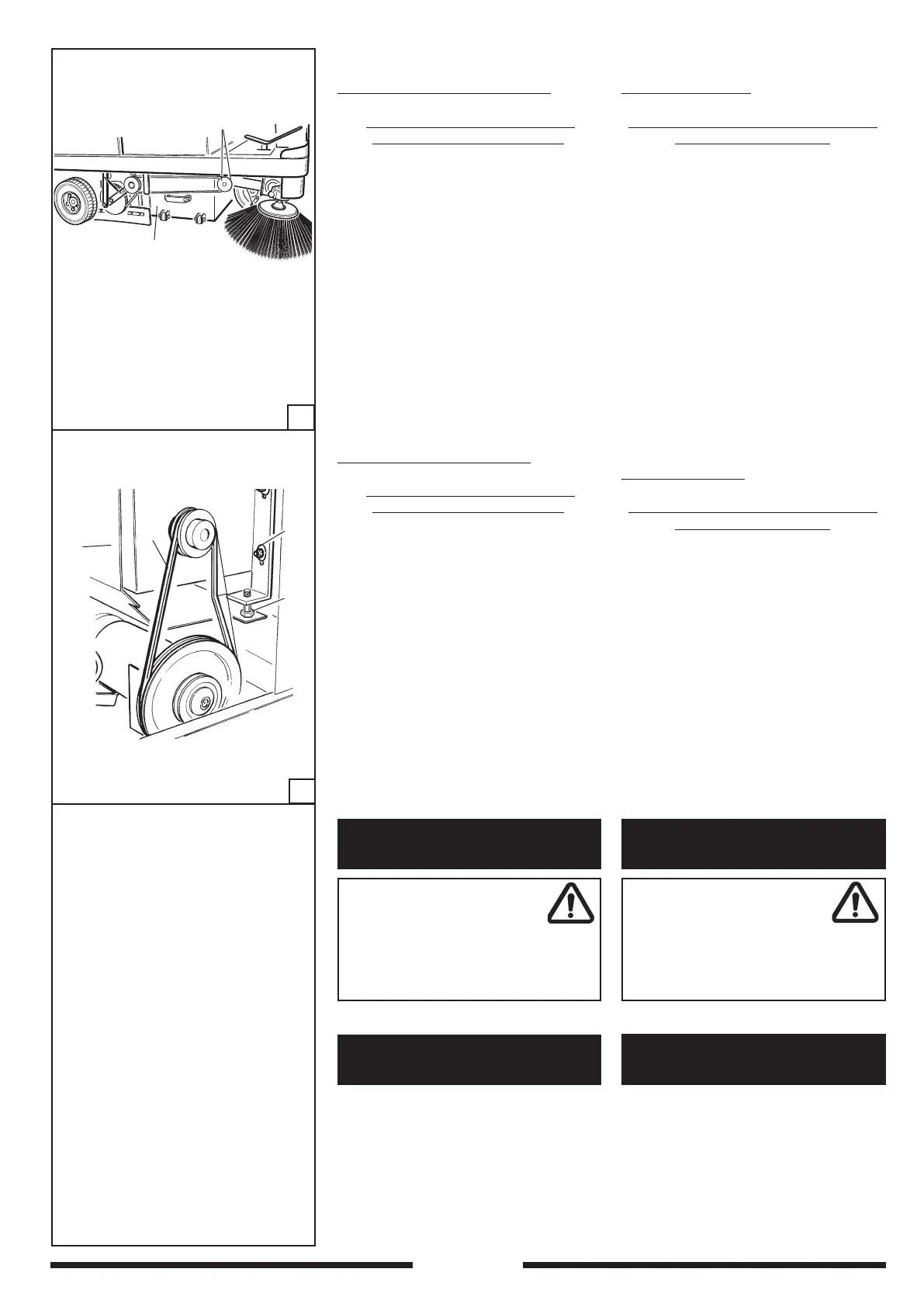

REGOLAZIONE CINGHIE
CINGHIA SPAZZOLA LATERALE
OPERAZIONE DA ESEGUIRE A
MOTORE FERMO E FREDDO
Per regolare la cinghia, part. 1 Fig. 28, che
comanda la spazzola laterale, togliere la
protezione destra part. 31 Fig. 6 allentare
le n. 4 viti part. 2 Fig. 28 e portare avanti
il gruppo albero-pulegge; la freccia della
cinghia deve essere di 1 cm. ; stringere le n.
4 viti part. 2 Fig. 28. Rimontare la protezione
destra part. 31 Fig. 6.
CINGHIA MOTORE VENTOLA
OPERAZIONE DA ESEGUIRE A
MOTORE FERMO E FREDDO
Per regolare la cinghia che comanda
la ventola part. 4 Fig. 29, smontare il
convogliatore part. 1 allentare i n. 4 dadi
part. 2, agire sulla vite di registro part. 3;
la freccia della cinghia deve essere di 1
cm.; stringere i 4 dadi part. 2, rimontare il
convogliatore part. 1.
1
4
➞
➞
1 cm
3
2
ADJUSTING THE BELTS
SIDE BROOM BELT
OPERATIONS TO DO WHEN THE MO-
TOR IS OFF AND COLD
To adjust the belt, item 1 Fig. 28 that drives
the side broom, remove the right guard,
item 31 Fig. 6, loosen the 4 screws, item 2,
Fig. 28 and bring the reduction pulleys-shaft
assembly forwards; the arrow of the broom
should be 1 cm; tighten the 4 screws, item
2, Fig. 28. Reinstall the right guard, item
31, Fig. 6.
FAN MOTOR BELT
OPERATIONS TO DO WHEN THE MO-
TOR IS OFF AND COLD
To adjust the belt that drives the fan, item 4
Fig. 29, disassemble the conveyor item 1,
loosen the 4 nuts item 2, turn the adjusting
screw item 3; the belt’s arrow must be 1 cm;
tighten the 4 nuts item 2 and reassemble the
conveyor item 1.
1
2
