24
Stitch'n Fold

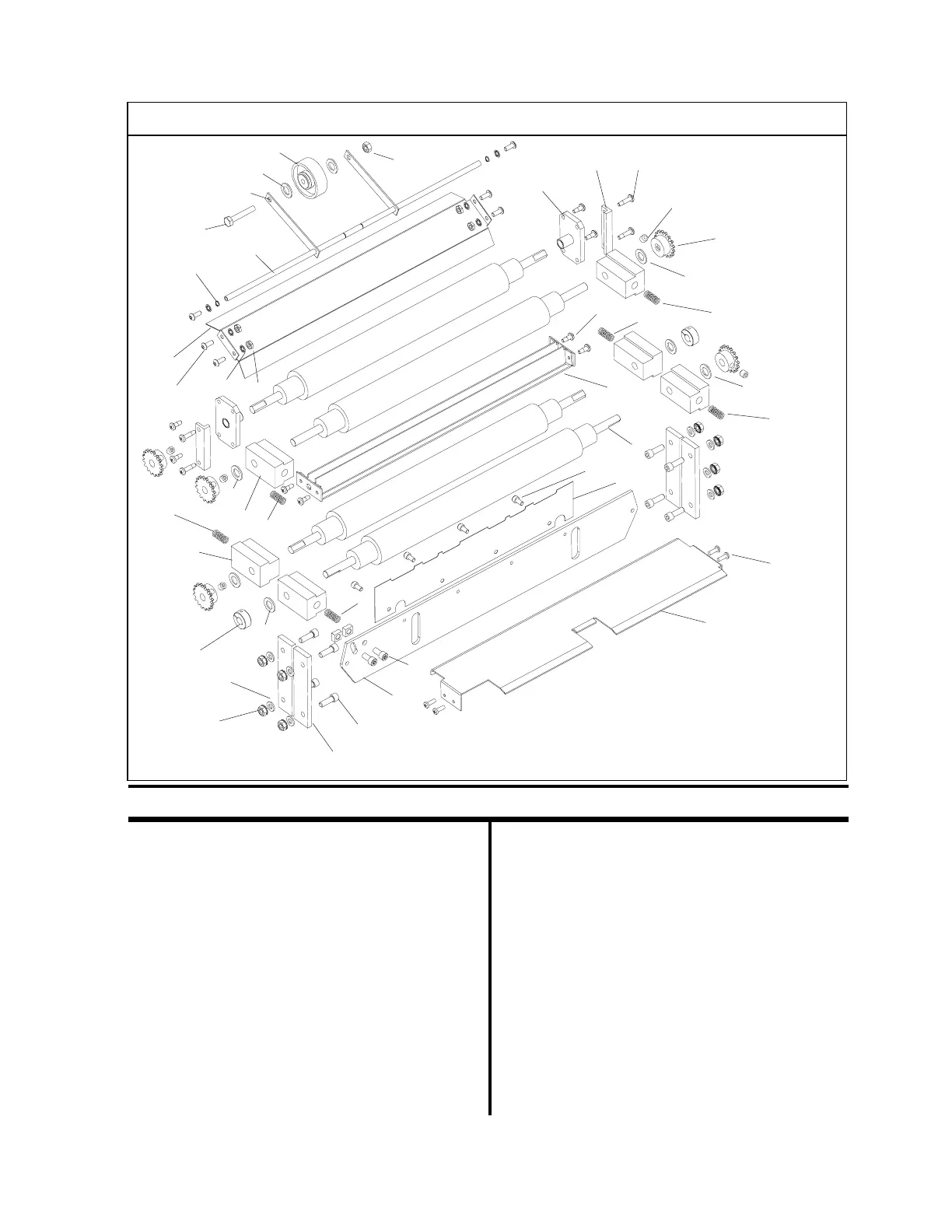

R O LLE R S & KN IFE ASSEM B L Y
Index Part Part Name Number
Number Number Required
Index Part Part Name Number
Number Number Required
1 RBM1535F Book Deector 1
2 CG26A Button Hd Scr 10-32 x 1/2
3 CB278 Nut 10-32 4
4 CB988 Lockwasher #10 4
5 ------------ ------------------ --
6 RBM1553A Lower Folding Roll Assy
7 CB2125 Nylon Washer 7/16 (3/4 O.D.)
8 RBM1613A Bearing Block Assy 2
9 RBM1324F Pan Hd Scr 10-32 x 1/2
10 RBM1589F Bearing Housing 4
11 RBM1667F Folding Roll Spring 4
12 RBM1312F Split Collar 2
13 CB493 Nut, .250-20 Hex. 1
14 RBM1216F Folding Sprocket 5
(also item 36 page 26)
15 RBM1399F Set Screw 5/16-18 x 5/16
16 RBM1568A Book Guide Assy 1
17 RBM1533F Spacer Table 1
18 RBM1323F Pan Hd Scr 8-32 x 1/2
1
3
4
2
6
7
8
9
11
10
12
15
14
16
17
18
20
19
23
21
25
24
26
27
28
29
(RBM1000G Scene 1)
29
11
11
11
33
30
7
31
32
13
34
19 RBM1621F Folding Knife 1
20 CB651F Soc Hd Scr 10-32 x 3/8
21 RBM1534F Knife Support 1
22 RBM1616F Square Nut 1/4-20 2
23 CB325 Soc Hd Scr 1/4-20 x 1/2
24 RBM1564F Head Drive Wear Strip
25 CB487 Hex Hd Scr 1/4-20 x 3/4
26 CB806 Washer 8
27 RBM1617F Keps Nut 1/4-20 8
28 RBM1800F Bearing Housing 2
29 RBM1801F Folding Roll Spring 2
30 CB1247A Roller Wheel 1
31 RBM1660F Roller Arm 2
32 RBM1361F Screw, .250-20 x 1.5 PVC Hex.
33 RBM1851F Shaft 1
34 CB837C Retaining Ring, ø.25 Ext.
*35 RBM1876F Spacer, Roller 2
*36 RBM1334F Pan Hd Scr 10-32 x 3/4
*Used on BookletMakers serial # 2350 and up
7
7
7
36
35
4
4
8
8
5
4
4
2
4
8
1
2
4
24
