Regelgerät in Ausführung mit Sicherheitsmembrane
Eine optionale Sicherheitsmembrane im Stellantrieb erlaubt den Betrieb nach DVGW Arbeitsblatt G 491
bis 5 bar ohne Atmungsleitung ins Freie
Ø 360 SM Ø 480 SM
Feder Nr.
Farbe
D
(mm)
DN 25
4010/11/12
DN 40 – 50
4020/21/22
DN 80 – 100
4030/31/32
DN 40 – 50
4010/11/12
DN 80 – 100
4020/21/22
20568481 orange 4,5 15 – 40
20568482 gelb 4,75 30 – 70 15 – 35 15 – 35
20568483 rot 6 65 – 140 65 – 140 30 – 70 30 – 70
20568484 grün 7 100 – 210 100 – 210 100 – 210 55 – 100 55 – 100
20568485 grau 10 200 – 500 200 – 500 200 – 500 90 – 250 90 – 250
Sicherheitsmembrane
SAV 8500 (für RB 4000 Ausführung mit integriertem SAV 8500

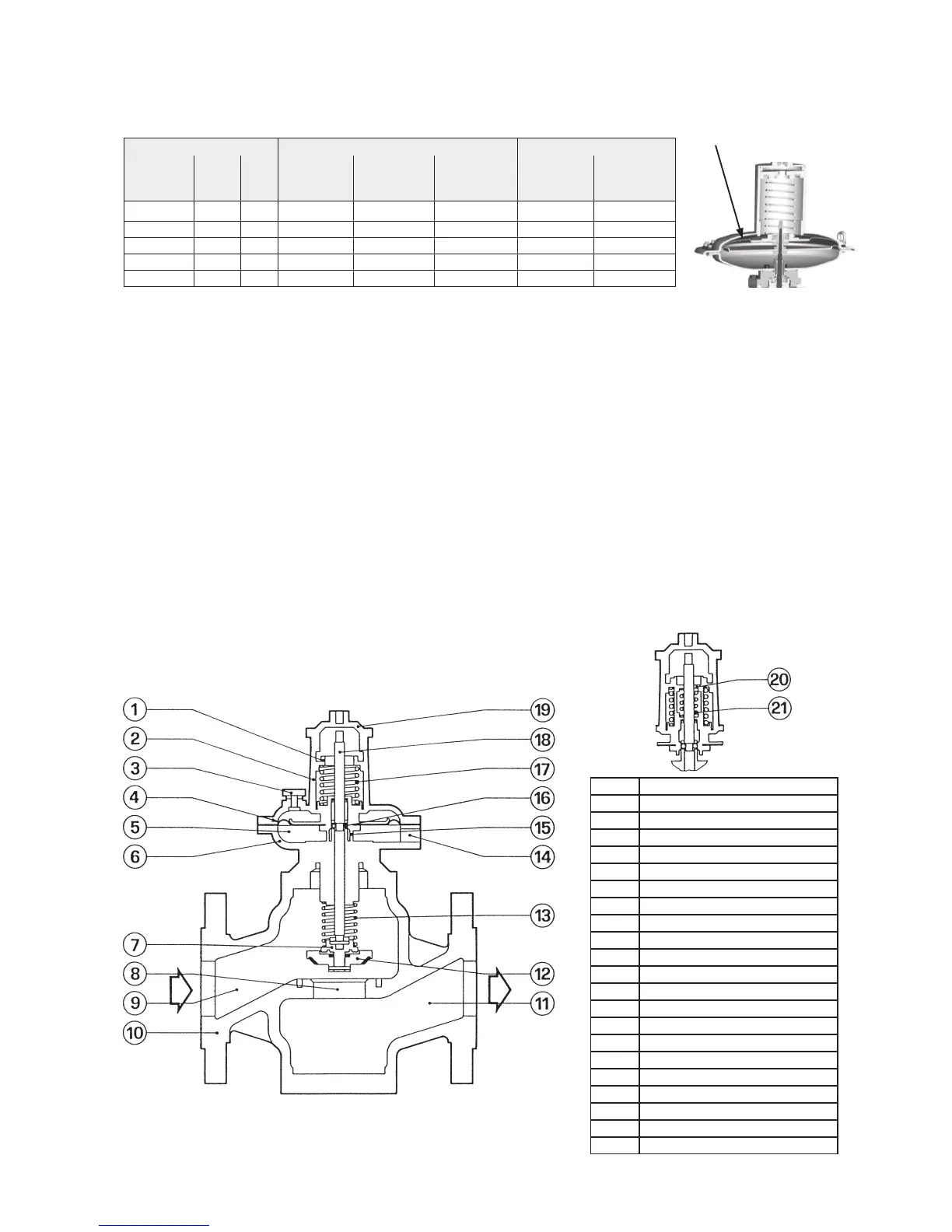

Funktionsprinzip des Sicherheitsabsperrventiles
Das SAV schließt, wenn das Druckniveau hinter
dem Regelgerät (Ausgangsdruck) den einges-
tellten Wert über- oder unterschreitet� Dadurch
wird der Gasstrom automatisch gestoppt�
Absperrventil mit Rückstellung mittels Schraub-
kappe
Dieses Ventil besteht aus Ventilkörper 10 (ge-
meinsam mit Regelgerät), Messwerk, einem
Membrangehäuse 4 - 15 und einer Ventilstange
mit Ventilbaugruppe 12 - 18, welche in stabiler
Offen - Position durch ein Kugelrast - System ge-
halten wird� Das SAV löst aus, wenn das Druck-
niveau im Vergleicherraum 5, welcher durch die
Messleitung 14 mit Ausgangsdruck versorgt wird,
den eingestellten SAV Wert über- oder unter-
schreitet� Durch das Kraft Ungleichgewicht wird
die Baugruppe Membrane 4 - 15 bewegt und das
Kugelrast System entriegelt� Die Ventilstange 18
gemeinsam mit dem Ventilteller 12 bewegt sich
durch die Kraft der Sollwertfeder 13 und schließt
im Zusammenwirken mit der Düse 8 den Gasstrom
automatisch�
Hinweis: die schematische Darstellung bezieht sich
auf das SAV 8500, das Funktionsdesign wird aus-
serdem auch für die Baureihen 8200 und 8300
verwendet�
Nr. Beschreibung
1 Justierring
2 Deckel
3 Atmungsanschluss
4 Membrane
5 Vergleicherraum
6 Flansch
7 Ventilteller Anschluss
8 Düse
9 Eingangsdruckbereich
10 Ventilkörper
11 Ventilkörper Ausgang
12 Ventilteller
13 Schließfeder
14 Membrangehäuse Unterteil
15 Anschluss für Messleitung
16 Kugeln
17 Feder für Überdruck
18 Ventilstange
19 SAV Schraubkappe
20 Justierring
21 Feder für Druckabfall
Der gezeigte Ventikörper ist für ein Solo-SAV,
für die intergrierte Version werden identische
Bauteile verwendet
