SAV 8600 (RB 4000 Ausführung mit integriertem SAV 8600)
SAV mit Rückstellhebel (SSV 8600)

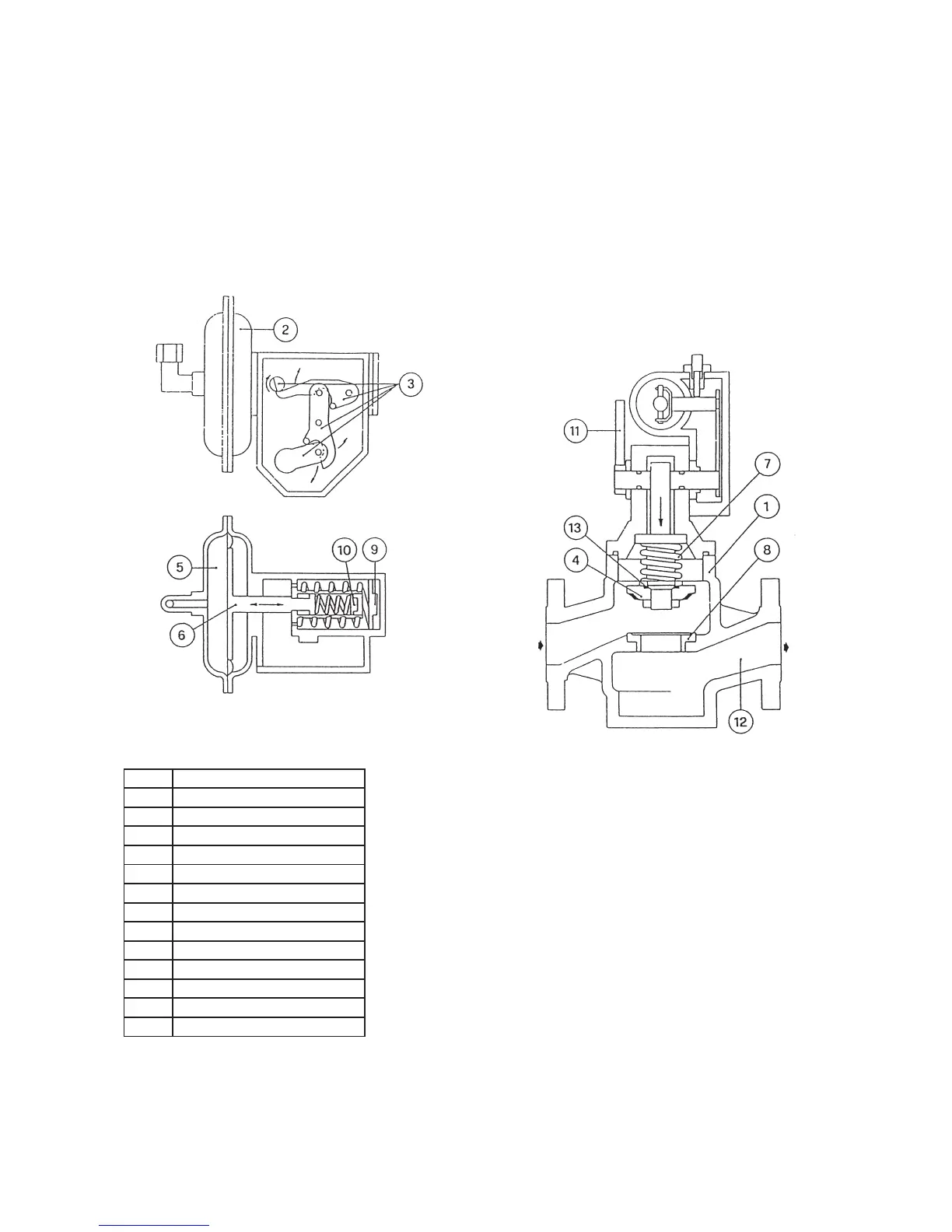

Dieses Gerät besteht aus Ventilkörper 1, Messwerk
2, Schaltgetriebe 3 und Stellantrieb mit Ventiltel-
ler 4� Das Sicherheitsabsperrventil löst aus, wenn
das Ausgangsdruckniveau, welches durch die
Vergleichermembrane 5 überwacht wird ansteigt
oder abfällt� Bei über- oder unterschreiten der An-
sprechwerte wird die Position der Membraneinheit
6 verändert, das Schaltgetriebe 3 löst aus und die
Ventiltellereinheit 4 wird geschlossen� Aufgrund
der Federkraft 7 wird die Ventiltellereinheit 4 ge-
gen die Düse 8 gepresst und der Gas Durchfluss
wird unterbrochen�
Item Description
1 Ventilkörper
2 Messwerk
3 Schaltgetriebe
4 Ventiltellereinheit
5 Vergleichermembrane
6 Membraneinheit
7 SAV Schließfeder
8 SAV Düse
9 Justierschraube
10 Justierschraube
11 Rückstellhebel
12 Ventilkörper Ausgang
13 Druckausgleich
Der gezeigte Ventikörper ist für ein Solo-SAV,
für die intergrierte Version werden identische
Bauteile verwendet
