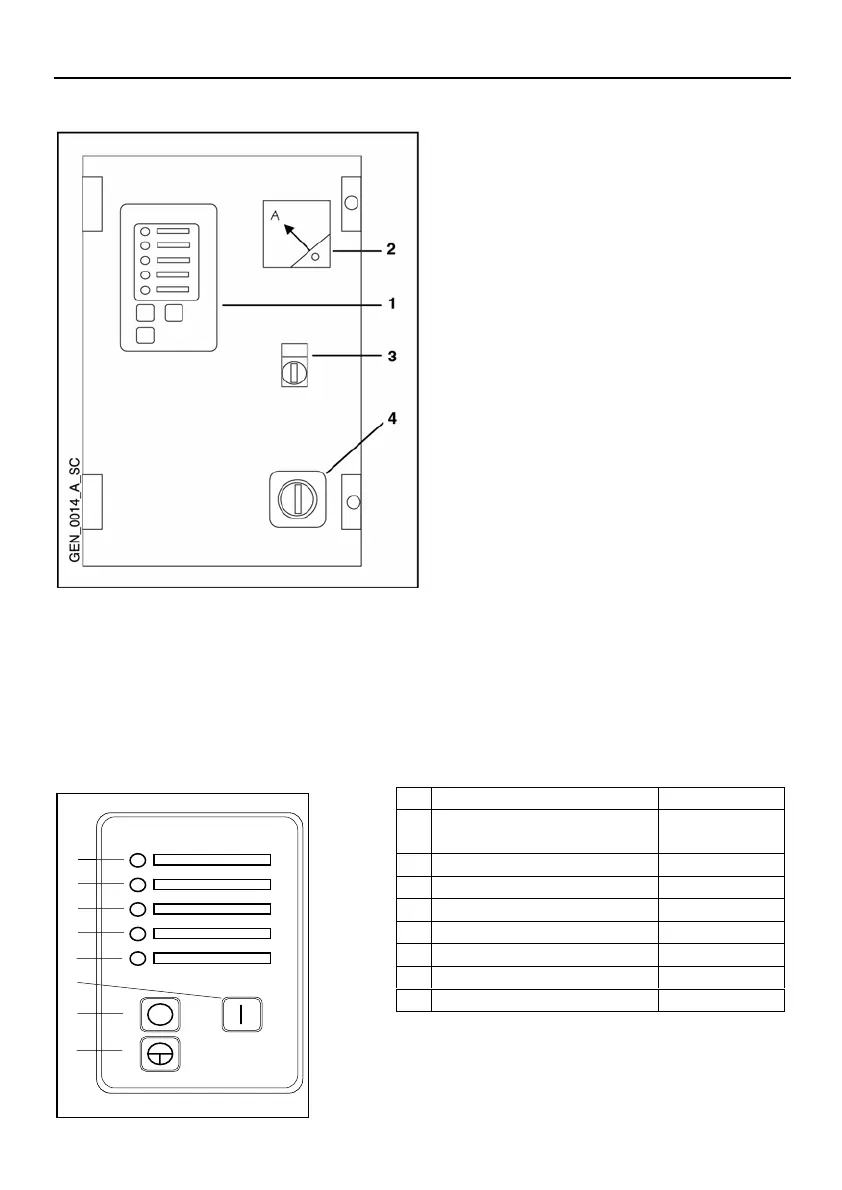

1 - Tastiera di segnalazione e comando
Segnalazioni principali, pulsante
avviamento manuale, pulsante arresto
manuale, pulsante test funzionamento
lampade.
2 - Strumento di misura
Amperometro
3 - Selettore a chiave tre posizioni
Selettore a 3 posizione “Manuale -
Automatico - 0“ con chiave estraibile solo
in posizione auto
- Modo automatico: Avviamento motore
da pressostato. Spegnimento manuale, ad
eccezione della versione elettropompa per
reti con idranti.
- Modo di blocco “0”: Elettropompa
esclusa.
Arresto immediato motore se in funzione.
- Modo manuale: Possibilità di avviare e
fermare il motore manualmente.
4 - Interruttore generale
Interruttore generale bloccoporta
bloccabile in posizione aperto con
funzione di sezionatore ed arresto di
emergenza.
TASTIERA DI SEGNALAZIONE E COMANDO
LAMPADE - PULSANTI COLORE
1 PRESENZA LINEA
ALIMENTAZIONE
Verde
2 SEQUENZA FASI ERRATA Giallo
3 RICHIESTA AVVIAMENTO Giallo
4 POMPA IN MARCIA Rosso
5 MANCATO AVVIAMENTO Giallo
6 START MANUALE Verde
7 STOP MANUALE Rosso
8 PROVA LAMPADE Nero
