Underhåll
Kontrollera alla elektriska anslutningar regelbundet, i synnerhet
i saltvattenområden. Korrosion kan leda till försämrad funktion
eller ingen funktion alls i extrema fall. Motorn bör skyddas
med korrosionsskyddande spray, eventuell rost ska avlägsnas
och motorn målas om.
El - anslutning
G Gör alla elektriska anslutningar på torra platser. Anslutningar
i fuktig miljö måste förseglas för att förhindra korrosion.
G Skydda kretsen med en lämplig säkring eller kretsbrytare i
den röda pluskabeln (+) så nära strömkällan som möjligt.
G Anslut den svarta motorkabeln till batteriets minuspol (-).
G För låg spänning vid motorklämmorna (minst 10% under
märkspänningen vid full belastning) på grund av att
batterierna är urladdade eller fel kabel area kan leda till att
säkringar smälter, pumpen inte vill starta eller att den
fungerar dåligt. Montera kraftigare kablar vid längre
kabelinstallationer.
In och utlopp måste steriliseras före demontering.
Pumphuvudets rotation
(Se scheman på omslagets insida)
1. Tryck ned klämman och tag bort ändplattan
2. De inre bulthuvudena friläggs då
3. Lossa alla fyra monteringsbultarna
4. Tag bort bultarna och grip stadigt tag i motorn
5. Vrid pumphuvudet till önskad position
6. Exempel på pumprotation
7. Sätt tillbaka de 4 inre bultarna och drag åt ordentligt
8. Sätt tillbaka ändplattan
Portarnas rotation
(Se scheman på omslagets insida)
1. Lossa klammern med insexnyckel
2. Tag bort klammern
3. Vrid porten till önskat läge
4. Exempel på pumprotation
5. Sätt tillbaka klammern och drag fast den ordentligt
VARNING! Koppla alltid loss ifrån ström-
försörjningen innan demontering.
VARNING! Om säkringen går gång på gång, mon-
tera då inte in en kraftigare säkring eller över-
brygga säkringspolerna med silverpapper eller
metalltråd. Om denna instruktion inte följs kan
det medföra brandrisk på grund av överhettade
kablar.
Distributionsp
anel med
överbelastning
sskydd
ORANGE
TRÅD
SVART
TRÅD
SÄKRING
UTLOPPSPORT
INLOPPS
PORT

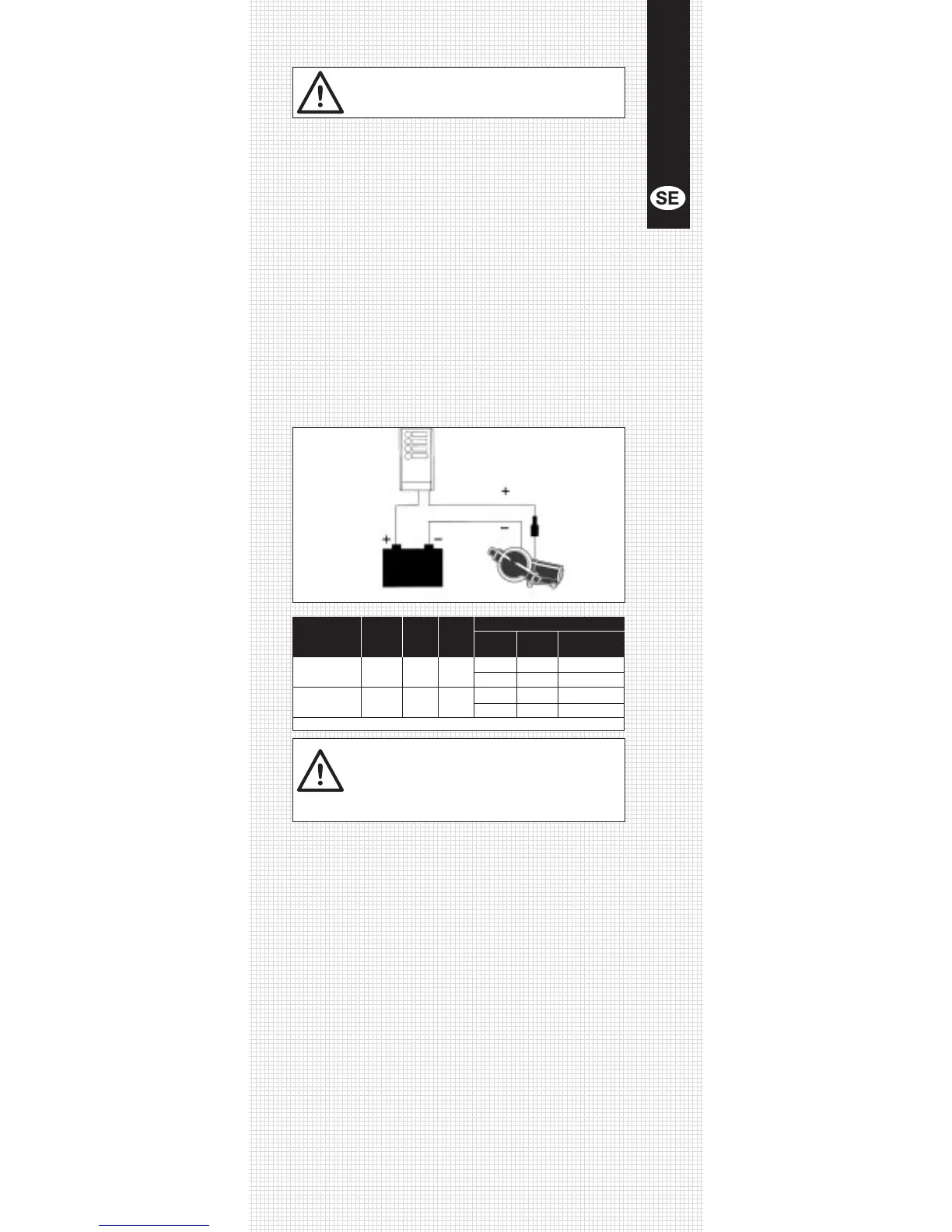

Kopplingsschema
BATTERI
Max. Max.
Kabelstorlek*
Modell nr Volttal
strömför- säkring-
Max.
brukning sstorlek
AWG mm
2
längd
50890-1000
12V 8A 10A
14 2.5 4.5m (15ft)
14 2.5 9.0m (30ft)
50890-1100
24V 2.5A 5A
14 2.5 4.5m (15ft)
14 2.5 9.0m (30ft)
* Montera tjockare kablar vid längre installationer
