16/53

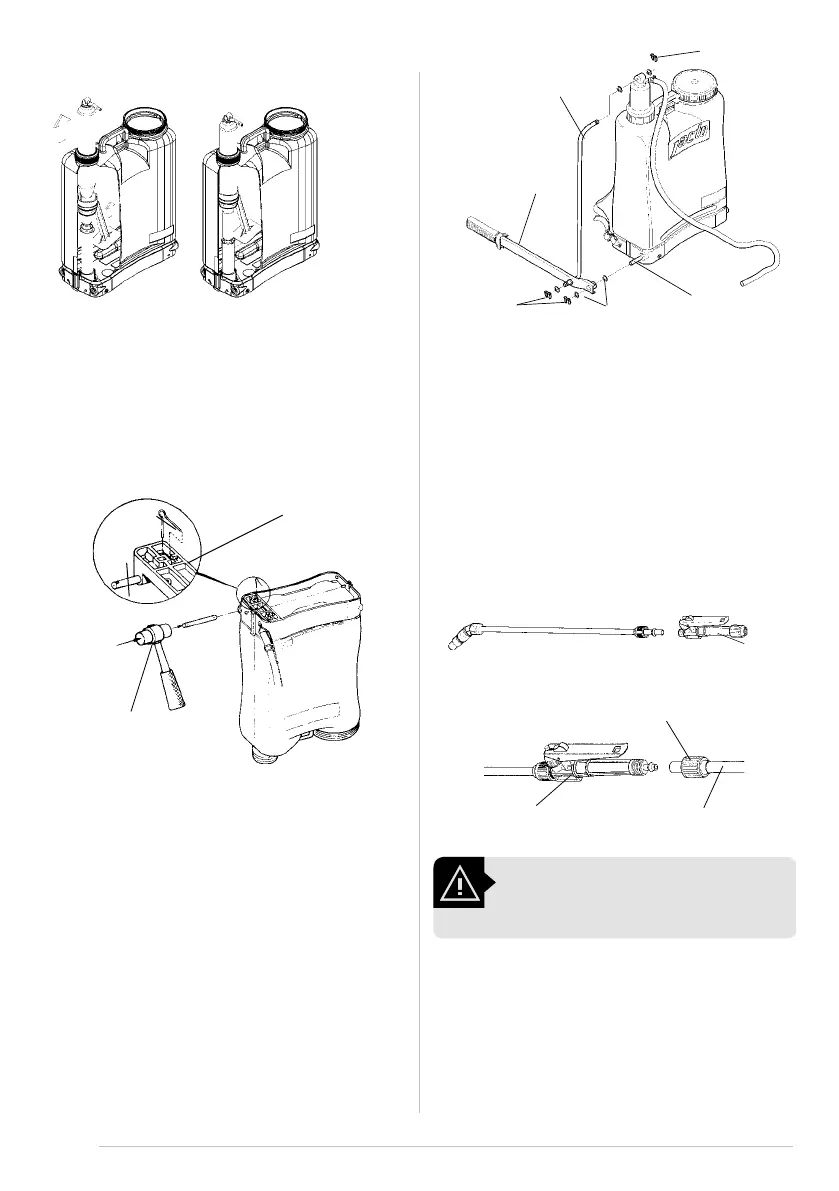

3.3. Montagem da alavanca no eixo do em-
basamento e na câmara
• Passe uma na camada de graxa no orifício da alavanca e
monte-a na haste, usando uma arruela lisa antes de instalar
a trava de xação.
• Passe uma na camada de graxa no orifício da câmara.
• Coloque uma arruela lisa no eixo do embasamento e na
haste.
• Para facilitar a montagem, instale a alavanca no eixo e na
câmara simultaneamente.
• Instale a outra arruela no eixo e na haste e prenda com a trava
de xação.
3.4. Montagem da lança e fixação da
mangueira no registro (Ligar e Desligar)
• Monte a lança no registro e aperte as porcas o suciente para
que não haja vazamento.;
• Retire o cabo do registro;
• Retire a trava;
• Passe a mangueira pelo interior da trava e conecte-a no cor-
po do registro;
• Monte novamente o cabo do registro.
ATENÇÃO!
Não aperte excessivamente as peças.
1
2
Reforço da base
Martelo
3.2. Montagem do eixo
• Introduza o eixo (1) no orifício que está livre na base da
máquina (lado que se encontra a câmara).
• Bata suavemente no eixo (com martelo plástico) até que o
furo existente na extremidade coincida com o furo existente
no reforço da base.
• Trave o eixo com o contrapino (2).
Anel trava
Eixo
da base
Arruelas
Anel trava
Haste
Alavanca
Registro
Mangueira
Registro
Trava
(A) (B)
• Abaixe a câmara com o mexedor montado até encaixá-la no
cilindro (imagem B).
