28/53

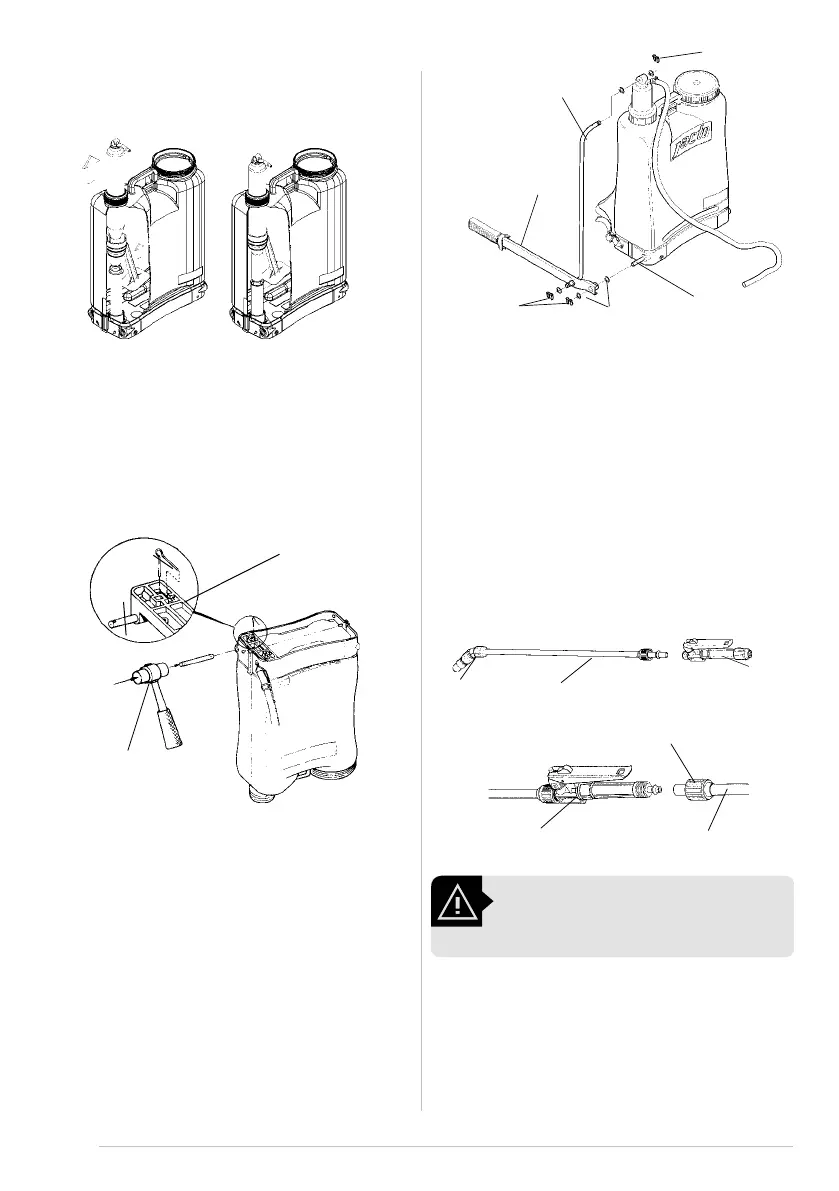

(A) (B)
3.2. Montaje del eje
Introduzca el eje (1) en el oricio que está libre en la base de
la máquina (del lado que se encuentra la cámara).
Golpee suavemente el eje (con martillo plástico) hasta que el
oricio existente en la extremidad coincida con la oricio que
hay en el refuerzo de la base.
Trabe el eje con la contraclavija (2).
1
2
Refuerzo de la base
Martillo
3.3. Montaje de la palanca
Pase una na camada de grasa en el
oricio de la palanca y móntela en la varilla, usando una aran-
dela lisa antes de instalar la contraclavija.
Pase una na camada de grasa en los oricios de la palanca
y de la cámara.
Coloque una arandela lisa en el eje de la base.
Para facilitar el montaje, instale la palanca en el eje y en la
cámara simultáneamente.
Instale la otra arandela en el eje y en la varilla prendala con
la contraclavija.
Contraclavija
Eje de
la base
Arandelas
Contraclavija
Varilla
Palanca
3.4. Fijación de la manguera en el registro
(inicio y detención)
Monte la lanza en el registro y apriete las tuercas lo suciente
para que no hayan fugas.
Retire la manija del registro.
Retire la traba.
Pase l
a manguera por el interior de la traba y conéctela
en el cuerpo
del registro.
Monte nuevamente la manija del registro.
ADVERTENCIA!
No apriete excesivamente la tuerca.
3.5. Ajuste de la cinta
El depósito del equipo tiene forma una anatómica que le pro-
porciona mayor comodidad al operador. La correcta posición
del equipo en el cuerpo del operador puede obtenerse con un
sencillo ajuste de la cinta.
Lanza
Unión
Registro
Manguera
Registro
Traba
apretado;
Bajar la cámara con el agitador montado hasta que se ajuste
en el cilindro (Imagen B).
