29/53
(8)
(6)
(4)
Varilla (2)
(7)
(5)
Contraclavija (1)

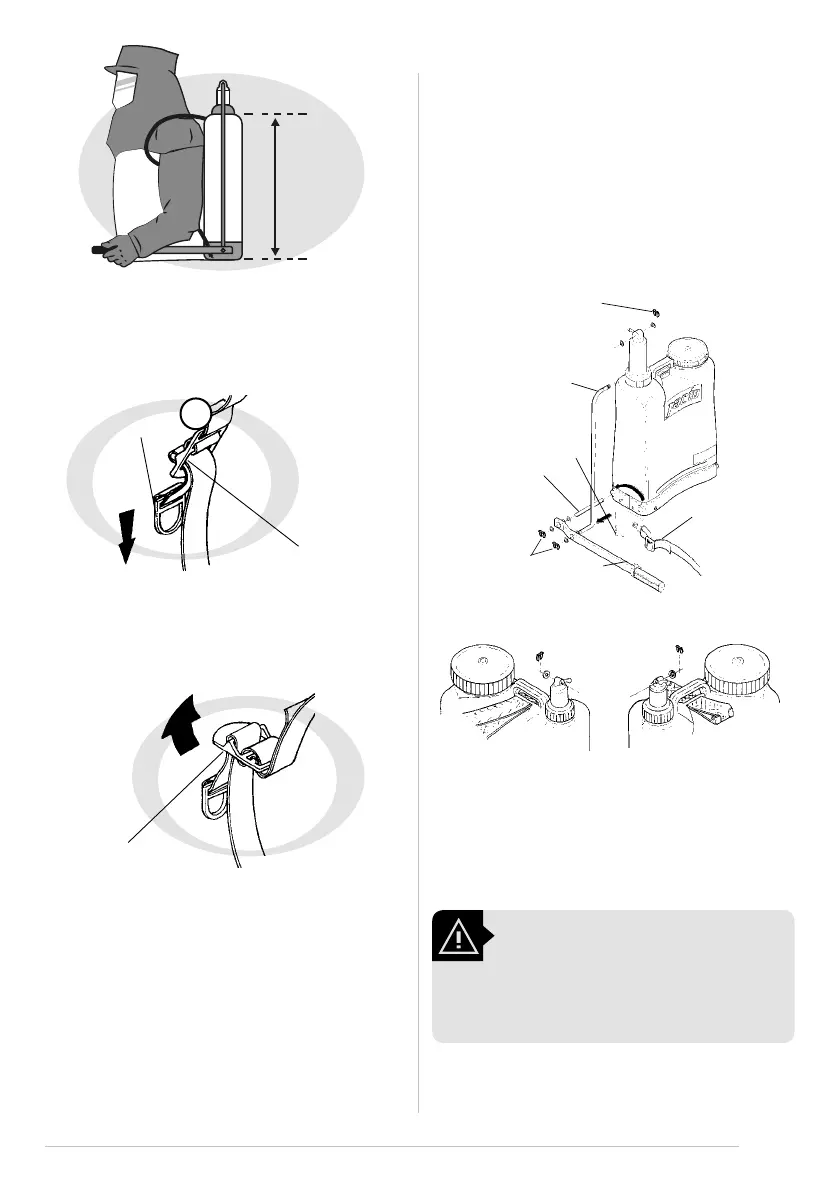

3.8. Alteración en la posición de la palanca
La máquina sale de fábrica preparada para utilizar la palanca
de accionamiento con la mano izquierda. Si desea mudar esta
posición proceda de la siguiente forma:
Retire la contraclavija (1), las arandelas y retire la varilla (2) de
la cámara de compensación.
Luego, de un giro de 180º en la cámara de compensación.
Monte la varilla (2) en la cámara y préndala nuevamente con
la contraclavija.
Cambie la cinta de lado conforme muestra la gura abajo.
3.9. Almacenamiento
El pulverizador debe ser almacenado en sitios seguros y con ven-
tilación. No almacene el equipo con producto en el tanque. Los
productos químicos pueden sufrir diferentes reacciones y dañar
partes del equipo y la salud del operador. Almacene los pulveri-
zadores en especial en sitios de inverno severo.
PRECAUCIÓN!
TRANSPORTE: Los pulverizadores no pueden
ser transportados junto con alimentos, be-
bidas, medicinas, animales y personas sin el
aparato adecuado (EPI).
Retire las contraclavijas (4 y 5) y las arandelas.
Retire la palanca (6).
Retire el eje (7) y la cinta (8).
Obs.: La cinta debe ser retirada de ambos lados.
Invierta las posiciones: instale la cinta conforme muestra las
guras abajo. (Para montaje del eje siga las instrucciones del
item 05).
Instale las arandelas y monte la palanca para poder ser accio-
nadas con la mano derecha.
Hebilla
Fijador
intermediario
A
3.6. Apretar la cinta
Sujete rmemente el jador intermediariode la cinta. Con la
otra mano, tire la hebilla hacia abajo.
3.7. Aflojar la cinta
Sujete rmemente el jador intermediario de la cinta. Con la
otra mano tire la cinta hacia atrás.
Hebilla
