32/55

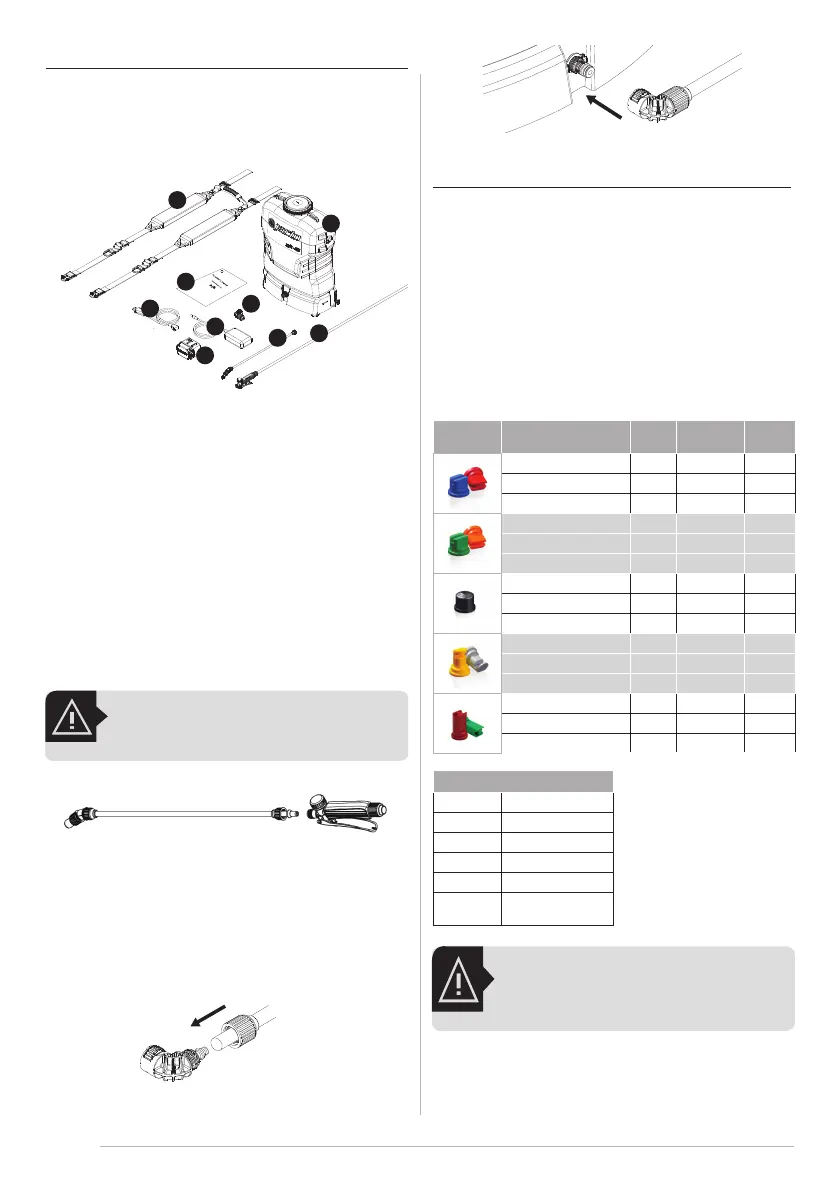

8. Preparación para el uso
8.1. Desempacando
Veri que si los siguientes componentes están dentro de la caja:
1. Tanque del pulverizador
2. Cargador
3. Cable del cargador
4. Batería
5. Lanza de pulverización
6. Válvula con manguera
7. Acoplamiento rápido
8. Manual de instrucciones
9. Correa
8.2. Montaje de la lanza en la válvula
Encaje la lanza en la válvula y enrósquela lo su ciente para que no haya fugas
(vea gura abajo).
1
2
3
4
5
6
7
8
9
8.3. Montaje de la manguera en el pulverizador
• Encaje la manguera por medio de la tuerca S-20, préndala en el conector y
enrosque.
• Encaje el conector en el acoplamiento rápido y presione hasta oír un “clic”.
¡ATENCIÓN!
No apriete excesivamente las piezas.
9. Instrucciones de Operación
Los pasos a continuación describen cómo utilizar el pulverizador de manera se-
gura.
9.1. Eligiendo el tipo de boquilla
Nuestros pulverizadores son compatibles con todas las boquillas, o puntas hidráu-
licas, con certi cación ISO. Cada boquilla ofrece una variedad de opciones y de es-
peci caciones para la aplicación del producto; por eso, es de extrema importancia
saber elegir la boquilla adecuada para su equipo. Vea la tabla a continuación para
identi car cuál es la boquilla más indicada de acuerdo con el caudal y el tamaño
de las gotas.
NOTA: Las boquillas abajo son opcionales y NO ACOMPAÑAN EL PRODUCTO.
¡ATENCIÓN!
Use EPI para hacer el mantenimiento y la sustitución
de piezas.
Tipo de
boquilla
Identi cación (código)
Presión
(psi)
Tamaño de
gota (dmv)
Caudal
(L/min)
JEF 8001 naranja (1197534) 45 VF 0,40
JEF 80015 verde (1197535) 45 VF 0,60
JEF 8002 amarilla (1197536) 45 VF 0,80
JSF 11001 naranja (1197473) 30 F 0,33
JSF 110015 verde (1197475) 30 F 0,49
JSF 11002 amarilla (1197476) 30 F 0,65
JHC 80015 verde (1197555) 60 F 0,69
JHC 8002 amarilla (1197565) 60 F 0,92
JHC 8003 azul (1197571) 60 F 1,36
JDF 02 amarilla (1197483) 30 M 0,65
JDF 03 azul (1197485) 30 M 0,98
JDF 03 roja (1197486) 30 M 1,31
AirMix 110015 verde (255091) 20 C 0,41
AirMix 11002 ama rill a (255109) 20 C 0,54
AirMix 110025 lila (255177) 20 C 0,68
TAMAÑO DE GOTA
VF Muy Fina
F Fina
M Mediana
C Gruesa
VC Muy Gruesa
XC
Extremadamente
Gruesa
