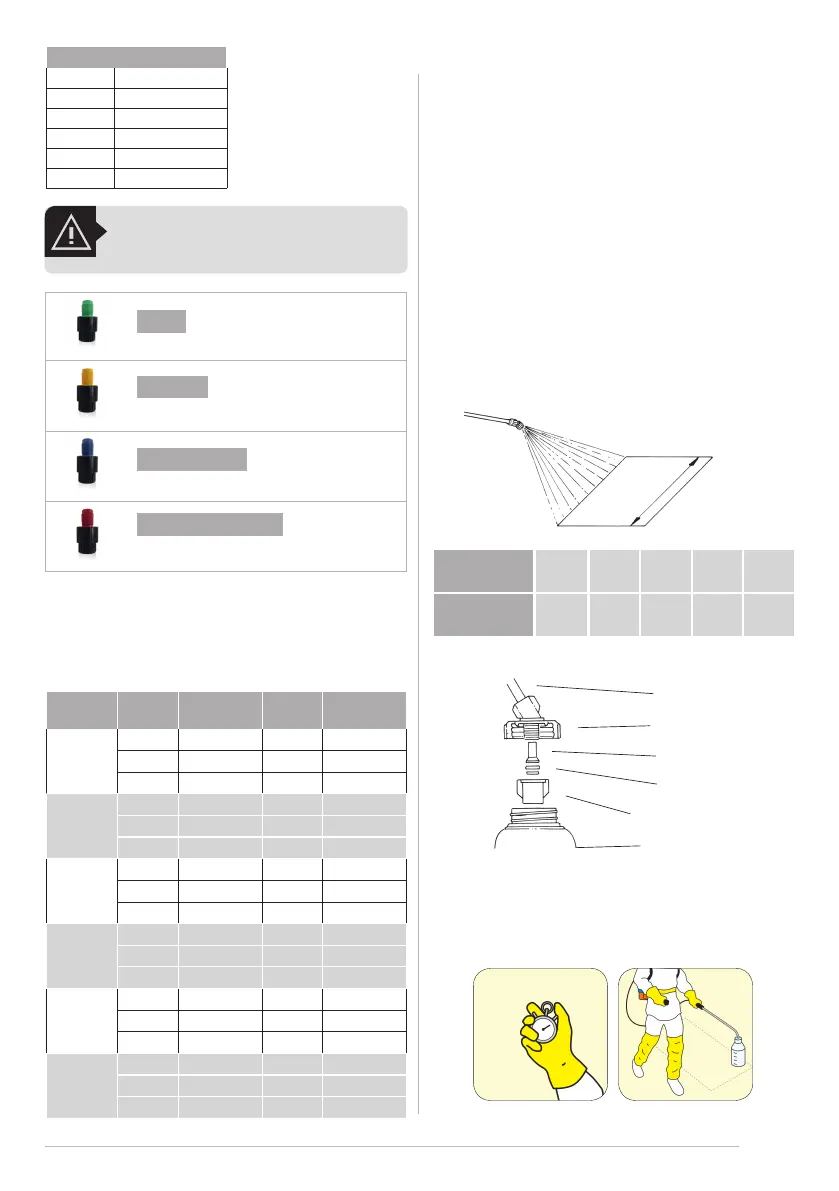

9.3. Calibrage des pulvérisateurs à dos
Procèdé
1. Emploi de la bouteille de calibrage.
2. Positionnez la lance à la hauteur du service et mesurez la largeur de la
bande d’application.
3. D’après la largeur de la bande d’application, on doit parcourir une dis-
tance que équivaut à 25 m².
Bande
Fixez la bouteille au couvercle, selon montre l’illustration cidessous:
Largeur de la
bande (m)
0.5 0.7 1.0 1.2 1.5
Distance à
parcourir (m)
50.5 35.7 25.0 20.8 16.7
Lance
Couvercle
Filtre
Buse
Capuchon de la buse
Bouteille
• Enlevez le capuchon, la buse et le ltre;
• Montez le couvercle de la bouteille;
• Reinstallez la buse, le ltre et le capuchon;
• Enlez la bouteille au couvercle.
Taille des gouttelettes
VF Très ne
F Fine
M Moyenne
C Épais
VC Très épais
XC Extrêmement épais
AVERTISSEMENT!
Utilisez l´EPI pour entretien et changement des pièces.
Empêcher le débit dépasse 10% du débit nominal de la buse..
Jacto recommande l’utilisation de l’accessoire vanne de régulation de pression
ECOVALVE, favorisant ainsi une application plus homogène.
Buse Niveau Pression (psi)
Débit
(L/min)
Autonomie
(h)
01
(orange)
Min. 30 0,38 13,0
Moy. 46 0,44 8,9
Max. 61 0,50 5,6
015
(vert)
Min. 20 0,48 14,3
Moy. 35 0,59 8,8
Max. 49 0,69 5,5
02
(jaune)
Min. 15 0,58 14,6
Moy. 27 0,72 8,5
Max. 39 0,84 5,6
025
(violet)
Min. 15 0,78 10,7
Moy. 23 0,87 7,5
Max. 32 0,96 5,7
03
(bleu)
Min. 15 0,85 9,8
Moy. 20 0,95 7,2
Max. 25 1,05 5,9
04
(rouge)
Min. N/A * N/A * N/A *
Moy. N/A * N/A * N/A *
Max. 16 1,19 6,2
REMARQUE *: La buse n’a pas atteint la pression de travail (15 psi).
REMARQUE**: Les valeurs ci-dessus peuvent varier en fonction de l’usure, du usure
et de la variation des buses, de la densité et de la viscosité du liquide à appliquer,
de la température et de l’humidité relative de l’environnement, de l’altitude et de
la pression atmosphérique du lieu, de la hauteur pulvérisation de lance, etc.
REMARQUE *** Tenez toujours compte de la pression de service minimale de la
buse. Par conséquent, nous vous déconseillons de pulvériser à des pressions in-
férieures à 15 psi pour les buses de fan et inférieures à 45 à 60 psi pour les buses
coniques selon le modèle.) De plus, il est déconseillé d’utiliser des buses coleur
marron ISO (05 gal / min à une pression de 3 bars)
9.2. Pression, débit et autonomie de chaque type de buse
Code: 1197162
Code: 1197163
Code: 1197159
Code: 1197164
1,0 bar (15 psi)*
1,5 bar (22,5 psi)*
2,0 bar (30 psi)*
3,0 bar (45 psi)*
Utilisation:principalement des herbicides systémiques
Utilisation: principalement herbicides systémiques
et de contact
Utilisation: produits systémiques et de contact
Utilisation: principalement insecticides et fongicides
de contact
Marque el tiempo para
recorrer el área de 25 m²
Simule la pulverizaciónc
en el área de 25 m²
