33/55
Evitar que el caudal exceda el 10% del caudal nominal de la boquilla.
Jacto recomienda el uso del accesorio válvula reguladora de presión ECOVALVE,
que favorece una aplicación más homogénea.

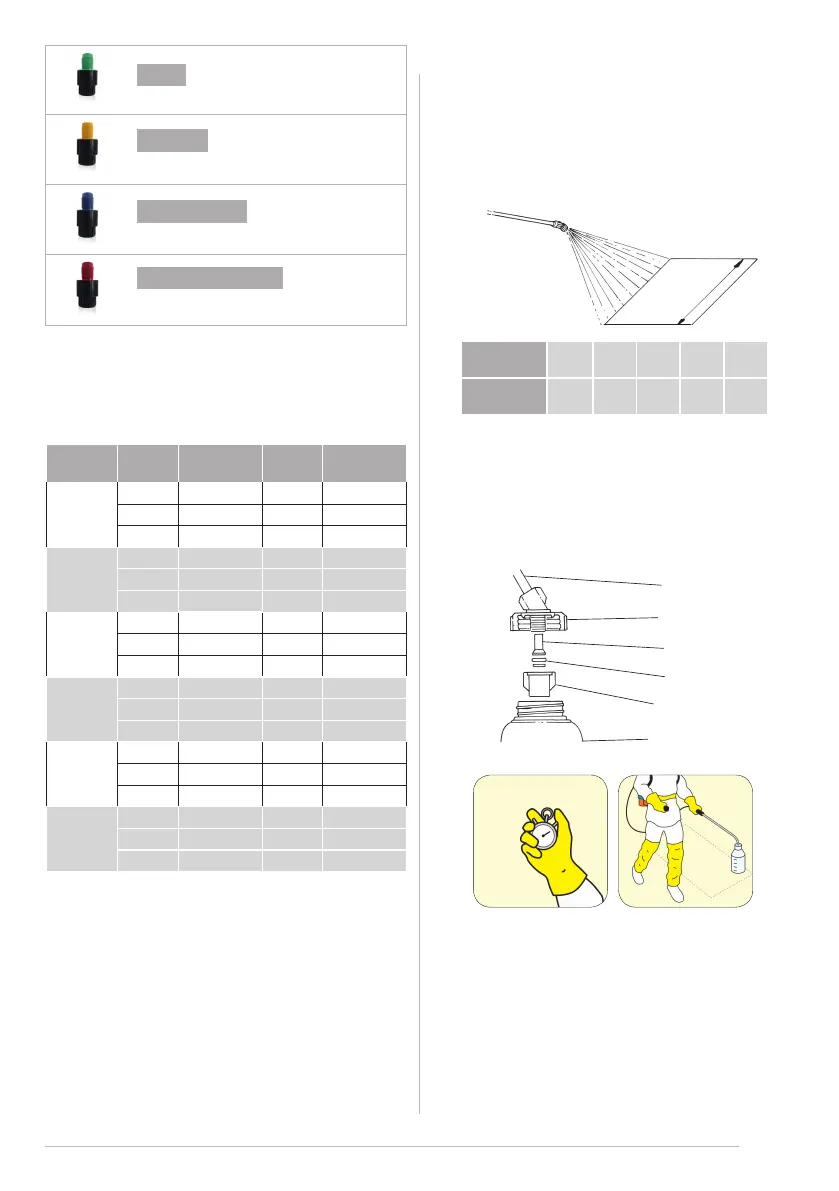

9.3. Calibración del pulverizador
Uso del calibrador (opcional).
• Posicione la lanza en la altura de trabajo y mida el ancho de la franja de apli-
cación
• De acuerdo con el ancho de la franja de aplicación, se debe recorrer una dis-
tancia equivalente a 25m².
Boquilla Nivel Presión (psi)
Caudal
(L/min)
Autonomía
(h)
01
(NARANJA)
Mín. 30 0,38 13,0
Med. 46 0,44 8,9
Máx. 61 0,50 5,6
015
(VERDE)
Mín. 20 0,48 14,3
Med. 35 0,59 8,8
Máx. 49 0,69 5,5
02
(AMARILLA)
Mín. 15 0,58 14,6
Med. 27 0,72 8,5
Máx. 39 0,84 5,6
025
(MORADA)
Mín. 15 0,78 10,7
Med. 23 0,87 7,5
Máx. 32 0,96 5,7
03
(AZUL)
Mín. 15 0,85 9,8
Med. 20 0,95 7,2
Máx. 25 1,05 5,9
04
(ROJA)
Mín. N/A * N/A * N/A *
Med. N/A * N/A * N/A *
Máx. 16 1,19 6,2
OBS*: La boquilla no alcanzó la presión necesaria para trabajar (15 psi).
OBS**: Los valores citados arriba pueden variar en cuanto a desgastes, obstrucción
y variación de las boquillas, densidad y viscosidad del líquido que se aplicará, tem-
peratura y humedad relativa del medio ambiente, altitud y consecuente presión
atmosférica del local, altura de pulverización de la lanza, etc.
OBS***: Siempre se debe estar atento a la presión mínima de trabajo de la bo-
quilla; por eso, no se recomienda realizar la pulverización con presiones por deba-
jo de 15 psi para boquillas tipo abanico, y por debajo de 45 a 60 psi para boquillas
tipo cónico de acuerdo con el modelo. Tampoco se recomienda utilizar boquillas
norma ISO color marrón (05 gal/min a 3 bar de presión).
9.2. Presión, caudal y autonomía de cada tipo de boquilla
Código: 1197162
Código: 1197163
Código: 1197159
Código: 1197164
1,0 bar (15 psi)*
1,5 bar (22,5 psi)*
2,0 bar (30 psi)*
3,0 bar (45 psi)*
Uso: principalmente herbicidas sistémicos
Uso: principalmente herbicidas sistémicos y de
contacto
Uso: productos sistémicos y de contacto
Uso: principalmente insecticidas y fungicidas de
contacto
1. Arme la lanza en la posición normal de trabajo y pulverice en el recipi-
ente hasta cubrir un área correspondiente a 25 m².
2. Mantenga el recipiente nivelado y haga la lectura. El nivel del líquido indi-
cará el volumen en la escala correspondiente.
3. Vacíe el recipiente y repita la operación y, de esta manera, obtendrá la
media de dos o más mediciones
OBS: Para obtener el volumen en litros por alqueire (L/alq), basta multiplicar el
valor obtenido en litros por hectárea (L/ha) por 2,42.
Lanza
Tapa
Filtro
Capa de la boquilla
Calibrador
Marque el tiempo nece-
sario para recorrer el área
de 25 m²
Simule la pulverización por
el área de 25 m²
1. Saque la capa, la boquilla y el ltro.
2. Monte la tapa del calibrador.
3. Reinstale la boquilla, el ltro y la capa.
4. Enrosque el recipiente en la tapa.
Fije el calibrador en la tapa como sigue:
Franja
Ancho de la
franja m)
0,5 0,7 1,0 1,2 1,5
Distancia a
recorrer (m)
50,5 35,7 25,0 20,8 16,7
