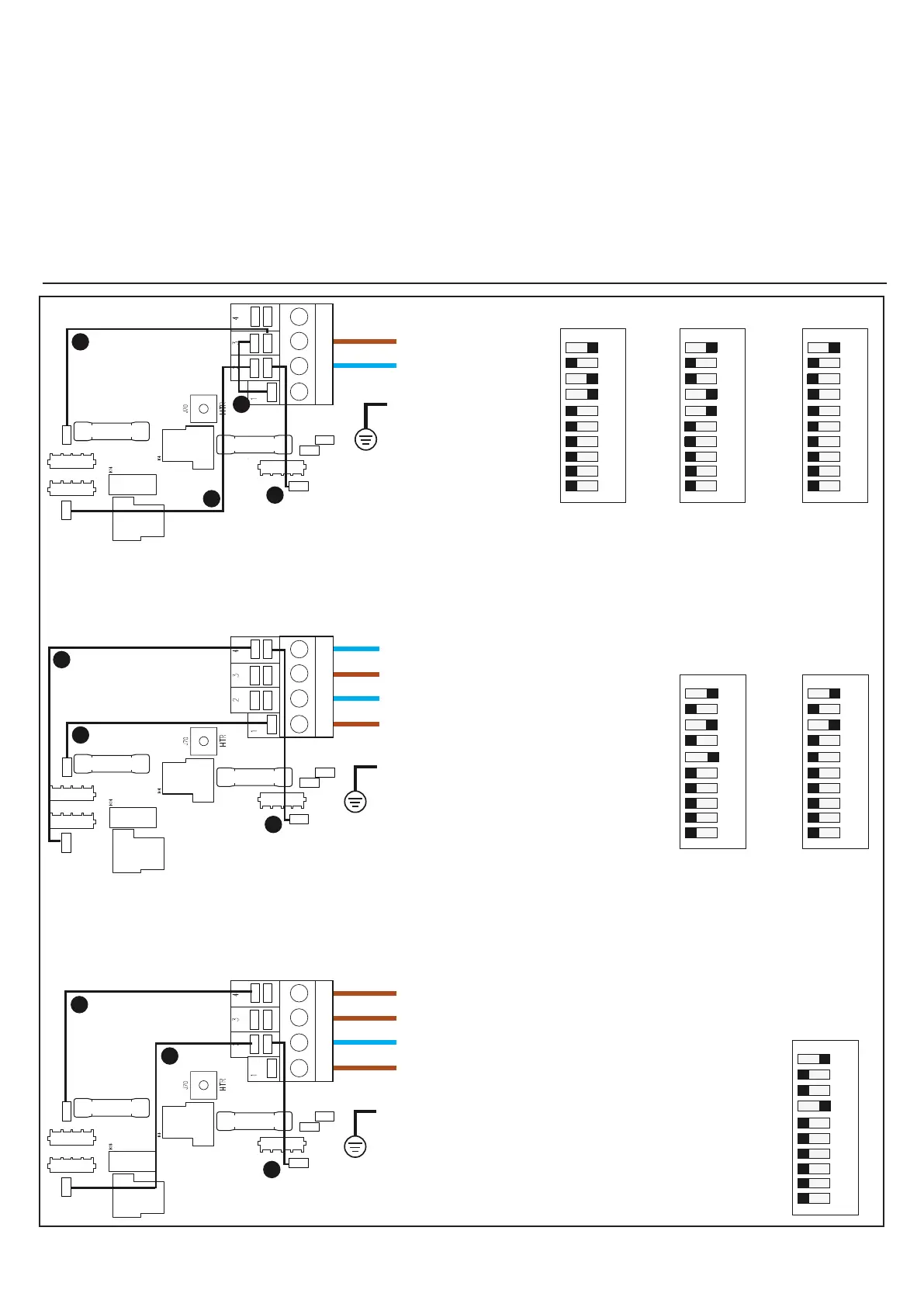

Collegamenti sulla scheda elettronica/impostazione dei “dip switch”
A seconda del numero di linee di alimentazione predisposte eettuare i collegamenti tra i connettori e congurare il banco-interrut-
tori “dip-switch” come indicato:
Electronic board connections/Setting the dip switches
According to the number of power lines, connect the connectors up and congure the dip switches as indicated:
Raccordements sur la carte électronique/conguration des « dip switch »
Selon le nombre de lignes d'alimentation prévues, eectuer les raccordements entre les connecteurs et congurer le bandeau des
interrupteurs « dip-switch » comme indiqué :
