17

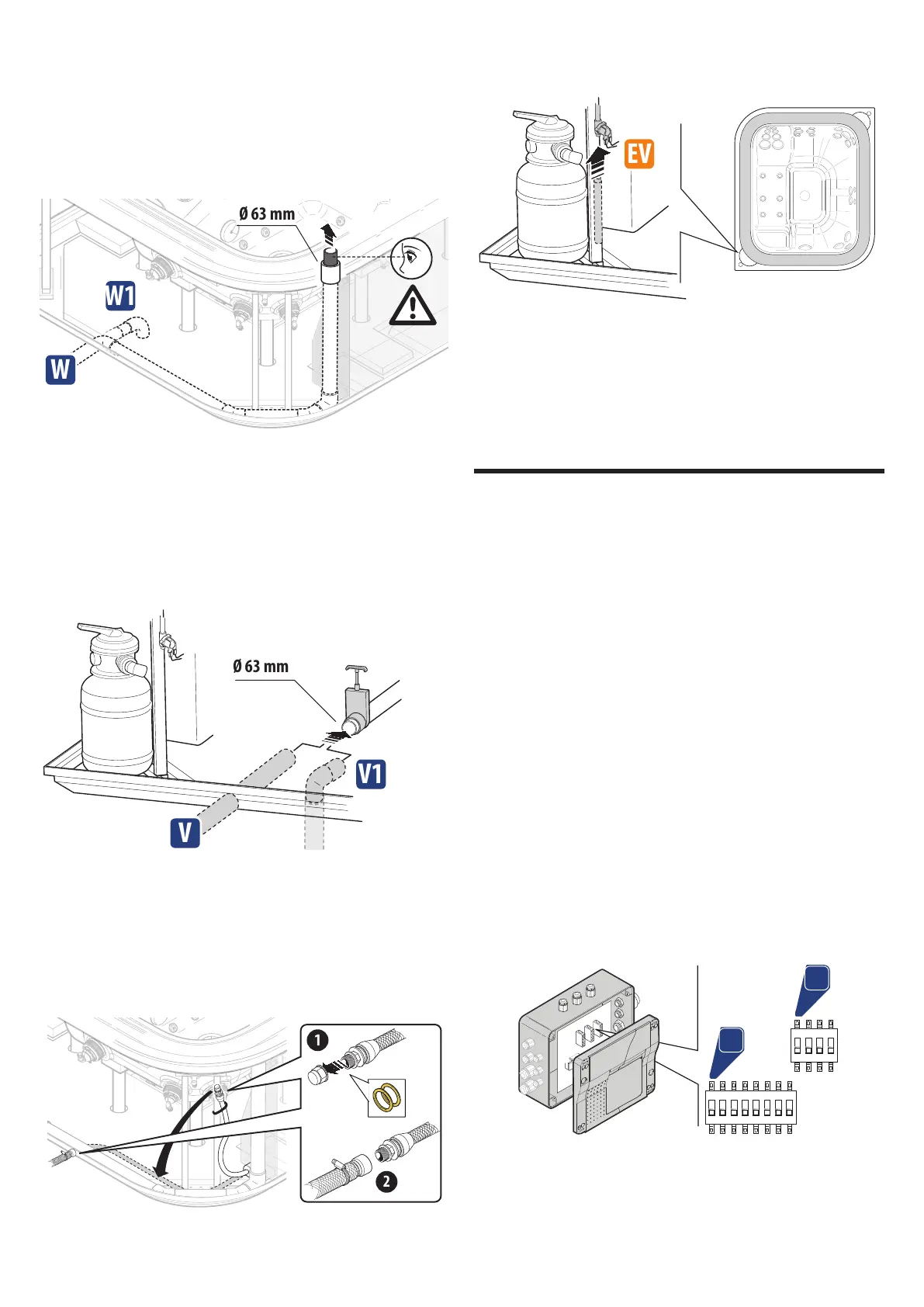

(0 3b, part. 10) Collegare le tubazioni alla valvola selettri-
ce, come indicato.
Fare riferimento alla scheda di preinstallazione per quanto
riguarda il collegamento dello scarico; a tal riguardo, eettuare
anche il collegamento del troppo-pieno dei serbatoi di compen-
so (in posizione W o W1).
n
ATTENZIONE: lo scarico del troppo-pieno dei serbatoi
di compenso deve essere lasciato sempre aperto.
m
ATTENZIONE: è possibile collegare tra loro le due linee
di scarico (scarico della spa, part. V/V1 e scarico del
troppo-pieno, part. W/W1) MA NON PRIMA delle ri-
spettive valvole di a saracinesca, altrimenti viene pre-
giudicata totalmente la funzionalità dell’impianto.
Nota per il collegamento dello scarico delle vasche di com-
penso: il tubo predisposto in fabbrica è dotato di un raccordo
con guarnizioni al quale è possibile collegare il sistema di scarico
dell'immobile; in alternativa, la vasca di compenso può essere diret-
tamente collegata allo scarico (rimuovendo il tubo già predisposto)
ed utilizzando quindi il raccordo in dotazione (o una valvola) per
scaricare l'acqua quando necessario.
Eettuare il collegamento della elettrovalvola alla rete idrica.
■ Modelli con poMpa di calore Jacuzzi® (ecoHeat/cool-
power): collegare la spa alla pompa di calore (fare riferimento
al manuale rispettivo).
Installare il sistema di chiusura della copertura (0 4).
Collegamenti e sicurezza elettrica
È compito dell’installatore scegliere conduttori con caratteristiche e
sezione nominale adeguate allo specico assorbimento di corrente
della spa (vedere scheda di preinstallazione).
Il percorso del cavo, la scelta dei materiali e delle soluzioni d’in-
stallazione più idonee è demandata alla professionalità ed espe-
rienza dell’installatore: è sua responsabilità garantire e certicare
l’installazione eseguita.
Eettuare il collegamento sulla morsettiera come indicato
nei rispettivi schemi elettrici (0 5).
n
IMPORTANTE: nei Paesi in cui il valore di tensione 220-
240V viene fornito da un sistema bifase (L+L), il colle-
gamento va in ogni caso eettuato sui morsetti L1 e N.
NOTA: nel caso si eettui l’alimentazione con due (o tre) fasi
+ neutro (380-415 V 2-3N~) prima di eettuare il collegamen-
to si dovrà rimuovere il/i ponticello/i indicato/i, posto/i vicino
alla morsettiera di alimentazione.
Vericare la disposizione degli interruttori ("dip-switch"), in
base al modello di spa e alle impostazioni scelte.
b1
b2
1 2 3 4 5 6 7 8
ON
1 2 3 4
ON
BANCO INTERRUTTORI "b1"
dip switch 1 Limitazione consumo elettrico (OFF=16A; ON=32A).
dip switch 2 Pompa 1 (vericare che sia in posizione OFF).
