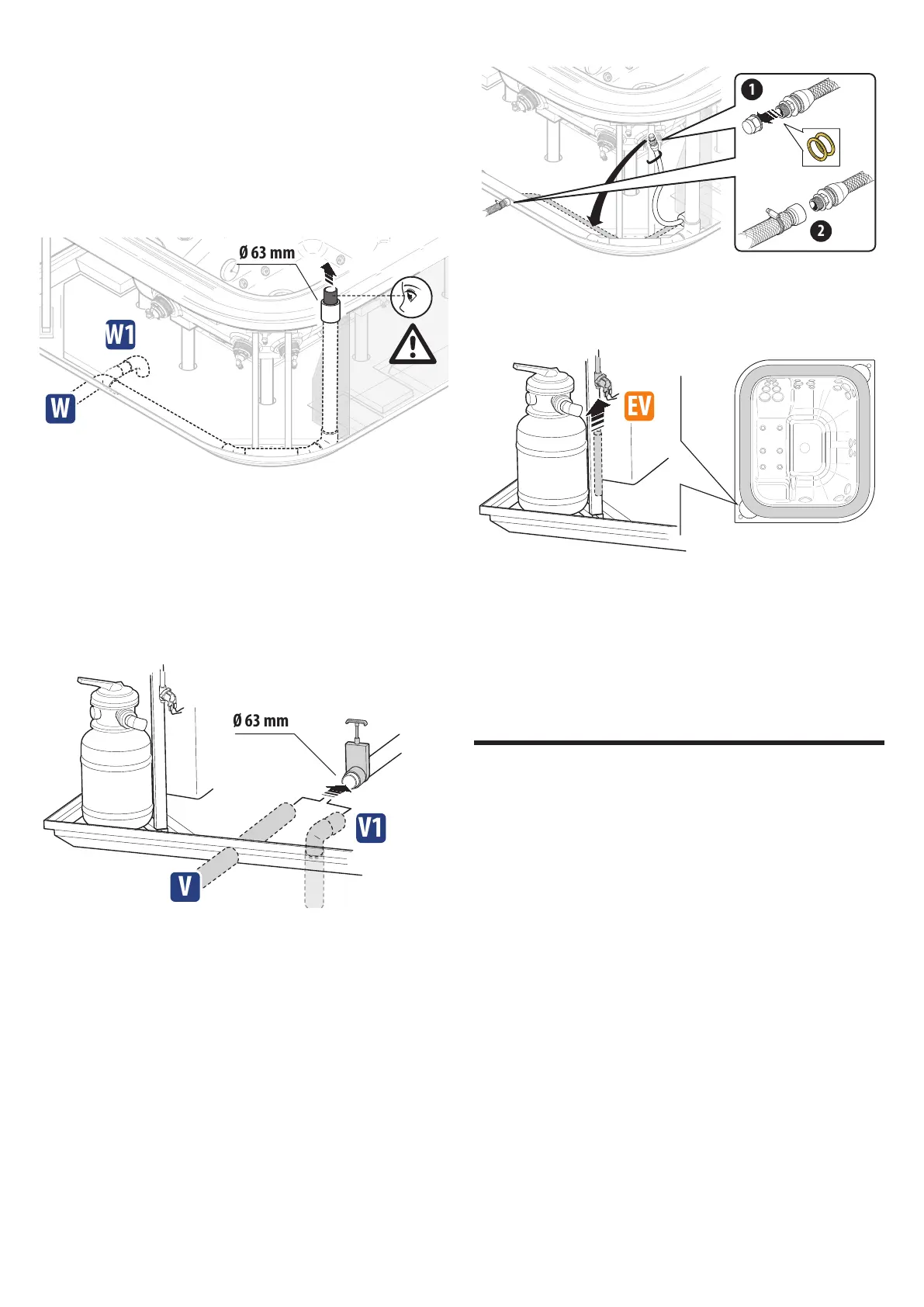

(0 3b, dét. 8-9) Installer la vanne de sélection sur le conteneur.
(0 3b, dét. 10) Raccorder la vanne et les tuyaux du spa,
comme indiqué.
Se référer à la notice de pré-installation en ce qui concerne
le raccordement de l'évacuation ; à ce propos, eectuer aussi le
raccordement du trop-plein des réservoirs de compensation (en
position W ou W1).
W1
Ø 63 mm
W
n
ATTENTION : l'évacuation du trop-plein des réser-
voirs de compensation doit toujours rester ouverte.
m
ATTENTION : les deux lignes d'évacuation (évacua-
tion du spa, dét. V/V1 et évacuation du trop-plein,
dét. W/W1) ne peuvent pas être raccordées ensemble
AVANT les vannes d'arrêt correspondantes, sinon la
fonctionnalité de l'installation est totalement com-
promise.
Ø 63 mm
V1
V
Remarque pour le raccordement de l'évacuation des vasques
de compensation : le tuyau prédisposé en usine est doté d'un
raccord avec joints auquel il est possible de raccorder le système
d'évacuation du bâtiment ; en alternative, la vasque de compensa-
tion peut être directement raccordée à l'évacuation (en retirant le
tuyau déjà prédisposé) et en utilisant donc le raccord fourni (ou une
vanne) pour évacuer l'eau si nécessaire.
1
2
Eectuer le raccordement de l'électrovanne au réseau hy-
drique.
EV
■ Modèles prévus pour poMpe à cHaleur Jacuzzi® (eco
H
eat/coolpower): raccorder le spa à la pompe à chaleur (se
référer au manuel correspondant).
Installer le système de fermeture à clé de la couverture (0 4).
Branchements et sécurité électrique
L'installateur doit choisir des conducteurs avec des caractéristiques
et une section nominale adaptés à la spécique absorption de cou-
rant du spa (voir che de pré-installation).
Le parcours du câble et le choix des matériaux et des solutions
d'installation les plus adéquates sont conés au professionnalisme
et à l'expérience de l'installateur ; il doit garantir et certier l'instal-
lation eectuée.
 Eectuer le raccordement sur le bornier comme indiqué
dans les schémas électriques correspondants (0 5).
n
IMPORTANT: dans les Pays où la valeur de tension 220-
240V est fourni par un système biphasé (L+L), le bran-
chement doit dans tous les case être eectué sur les
bornes L1 et N.
NOTE : si le système électrique qui alimente le SPA se compose
de deux (ou trois) phases (+ neutre, 380-415 V 2-3N ~) avant la
connexion, retirez le pont ou les ponts situés près du bornier.
 Vériez l'agencement des interrupteurs («dip-switch»), en
fonction du modèle du spa et des réglages choisis.
