76

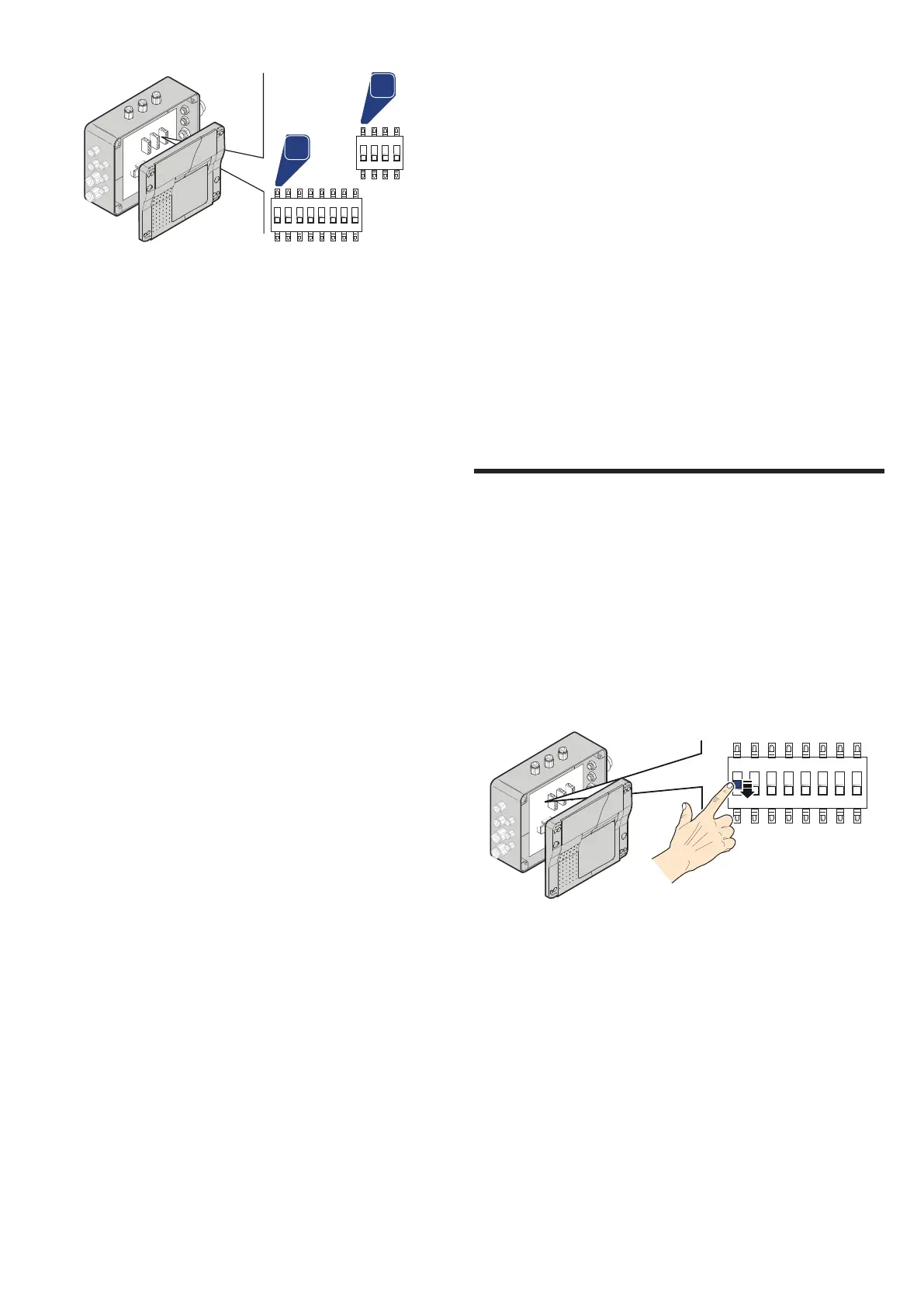

b1
b2
1 2 3 4 5 6 7 8
ON
1 2 3 4
ON
 BANCO DE CONMUTACIÓN "b1"
dip switch 1 Limitación de consumo eléctrico (OFF=16A;
ON=32A).
dip switch 2 Bomba 1 (verique que esté en la posición OFF).
dip switch 3 Bomba 2 (verique que esté en la posición ON).
dip switch 4 Blower (OFF = presente; ON = ausente).
dip switch 5 Bomba de ltración (OFF = presente; ON = ausen-
te).
dip switch 6 Contacto AUX (OFF= modalidad de calentamien-
to: calentador, intercambiador de calor o bomba
de calor Jacuzzi® Eco Heat; ON= modalidad de
enfriamiento: para bomba de calor Jacuzzi® Cool
Power).
dip switch 7 Interruptor de ujo (verique que esté en la posi-
ción OFF).
dip switch 8 Detección de ujo (verique que esté en la posición
OFF).
 BANCO DE CONMUTACIÓN "b2"
dip switch 1 Level (asegúrese de que esté en la posición ON).
dip switch 2 Deshabilita la bomba de ltración de acuerdo con
el sensor de nivel (debe estar puesto en ON).
dip switch 3 Sensor de nivel (verique que esté en la posición
OFF).
dip switch 4 Sonda de temperatura (verique que esté en la
posición OFF).
- Para garantizar el grado de protección contra los chorros de
agua previsto por las normas, se ha montado un sujetacables,
para facilitar la conexión a la red eléctrica.
- Una vez completada la instalación deberán cerrarse hermética-
mente el sujetacables y la tapa de la caja.
■ Modelos preparados para boMba de calor Jacuzzi® (Ja-
cuzzi® eco Heat): para lo referente a la conexión al spa, consul-
te el manual correspondiente.
JACUZZI EUROPE S.p.A. no se responsabiliza en caso de que:
La instalación se realice por parte de personal no cualicado y/o no
facultado para certicar el trabajo ejecutado.
No se cumplan las normas y disposiciones legales correspondientes
a las instalaciones eléctricas de los edicios vigentes en el estado
donde se realiza la instalación.
No se respeten las instrucciones de instalación y mantenimiento fa-
cilitadas en este manual.
Se utilicen materiales para la instalación no adecuados y/o no cer-
ticados.
Se instalen las minipiscinas de manera no conforme a las disposi-
ciones anteriores.
Se realicen operaciones indebidas que reduzcan el grado de pro-
tección de los equipos eléctricos contra los chorros de agua o mo-
diquen la protección contra la electrocución debida a contactos
directos e indirectos, o también den lugar a condiciones de aisla-
miento, dispersión de corriente y sobrecalentamiento anómalos.
Se sustituyan o modiquen los componentes o las piezas del apa-
rato suministradas, anulando de esta forma la responsabilidad del
fabricante.
El aparato sea reparado por personal no autorizado o utilizando
repuestos no originales de Jacuzzi Europe S.p.A.
Limitación del consumo eléctrico
Si no se dispone de suciente energía eléctrica y se decide activar el
limitador de consumo, se debe congurar el software del sistema de
la manera indicada (consulte los esquemas eléctricos para identi-
car el tipo de caja eléctrica instalada en el spa).
Asegúrese de que el spa esté desconectado de la línea de ali-
mentación.
 Retire la tapa de la caja eléctrica y coloque el interruptor
("dip-switch") n ° 1 en la posición OFF.
1 2 3 4 5 6 7 8
ON
En esta posición, la absorción eléctrica está limitada a 16 A (con-
sulte las notas al nal del capítulo para obtener más información).
NOTAS
- Cuando el dip-switch 1 está puesto en OFF, el consumo eléctrico
del spa está limitado a 16 A; en estas condiciones, al accionar una
bomba de hidromasaje, el calentador eléctrico se apaga).
- En cambio, cuando el dip-switch 1 está puesto en ON, se seleccio-
na el máximo consumo eléctrico.
