75
(0 3a, det. 5a/5b) Llene el recipiente de la manera indica-
da, de acuerdo con el material ltrante utilizado: arena de cuarzo
o copos de poliéster.
(0 3b, det. 6-7) Enrosque el manómetro y los empalmes
con sus juntas en la válvula selectora.
(0 3b, det. 8-9) Instale la válvula selectora en el recipiente.
(0 3b, det. 10) Conecte la válvula a las tuberías del spa, de
la manera indicada.

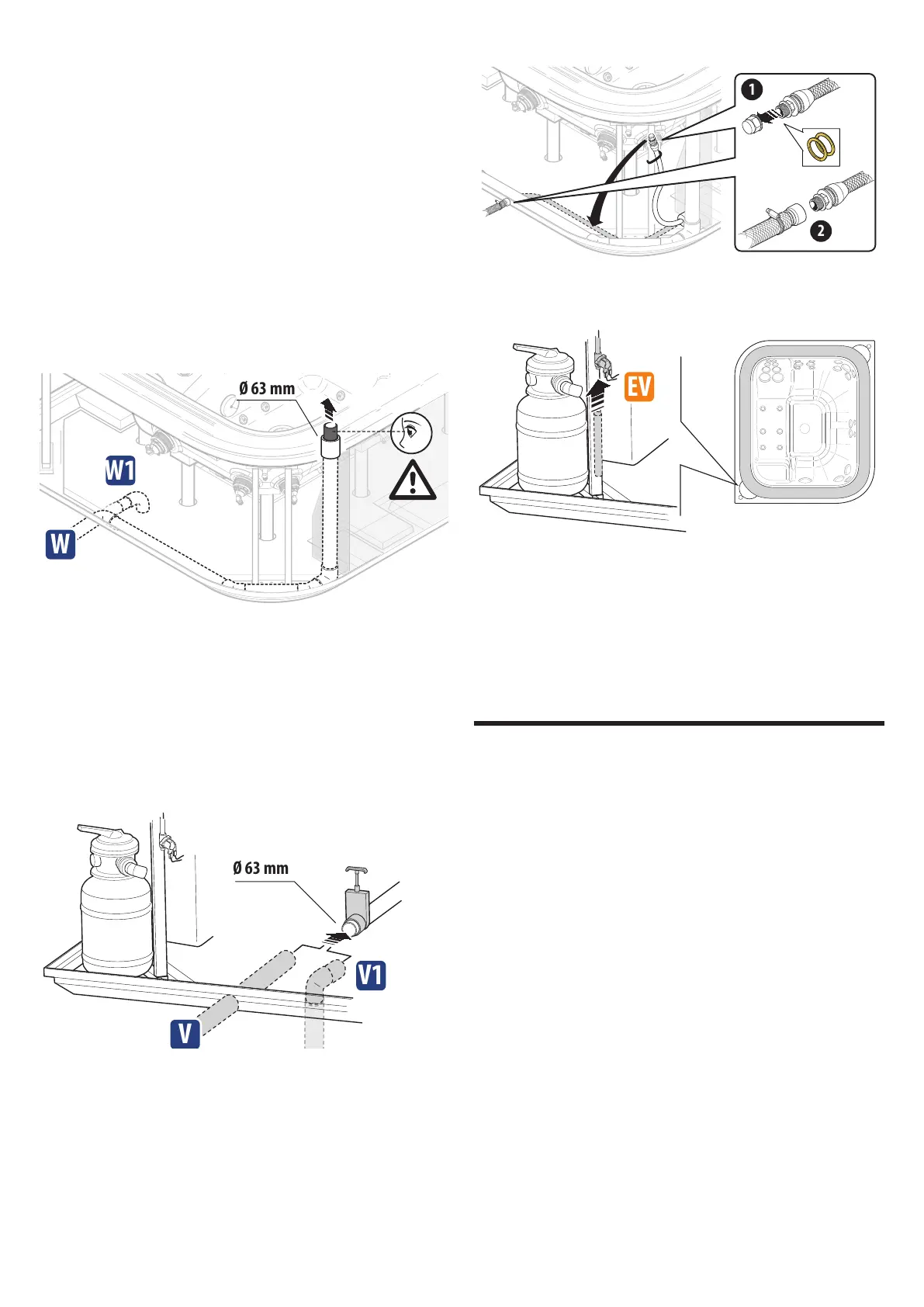

Consulte la cha de preinstalación para lo referente a la co-
nexión del desagüe; a tal efecto, realice también la conexión del
rebosadero de los depósitos de compensación (en la posición W
o W1).
n
ATENCIÓN: el desagüe del rebosadero de los depósi-
tos de compensación debe dejarse siempre abierto.
m
ATENCIÓN: se pueden conectar entre sí las dos líneas
de desagüe (desagüe del spa, det. V/V1 y desagüe del
rebosadero, det. W/W1), PERO NO ANTES de las vál-
vulas de compuerta correspondientes; de lo contra-
rio se verá comprometido todo el funcionamiento de
la instalación.
Nota para la conexión del desagüe de los depósitos de com-
pensación: el tubo preparado en la fábrica incorpora un empal-
me con juntas al que se puede conectar el sistema de desagüe del
edicio; como alternativa, el depósito de compensación se puede
conectar directamente al desagüe (quitando el tubo ya preparado),
utilizando por tanto el empalme incluido (o una válvula) para va-
ciar el agua cuando sea necesario.
Realice la conexión de la electroválvula a la red de agua.
■ Modelos preparados para boMba de calor Jacuzzi® (eco
H
eat/coolpower): conecte el spa la bomba de calor (consulte
el manual correspondiente).
Instale el sistema de cierre con llave de la cubierta (0 4).
Conexiones y seguridad eléctrica
Es responsabilidad del instalador elegir conductores con caracterís-
ticas y sección nominal adecuadas al consumo de corriente especí-
co de la minipiscina (consulte la cha de preinstalación).
El recorrido del cable, la elección de los materiales y de las so-
luciones más idóneas para la instalación son tarea del instalador
cualicado y experto; él se hace cargo de garantizar y certicar la
instalación que acaba de realizar.
Realice la conexión en la bornera de la manera indicada en
los esquemas eléctricos correspondientes (
0 5).
n
IMPORTANTE: en aquellos Países en los que el valor de
tensión a 220-240V es suministrado por un sistema bi-
fásico (L+L), la conexión debe realizarse de todos mo-
dos en los bornes L1 y N.
NOTA: si el sistema eléctrico que alimenta el SPA consta de dos
(o tres) fases (+ neutro, 380-415 V 2-3N ~) antes de la conexión
retire el puente o los puentes ubicados cerca de la placa de ter-
minales.
Verique la disposición de los interruptores ("dip-switch"), se-
gún el modelo de spa y la conguración elegida.
