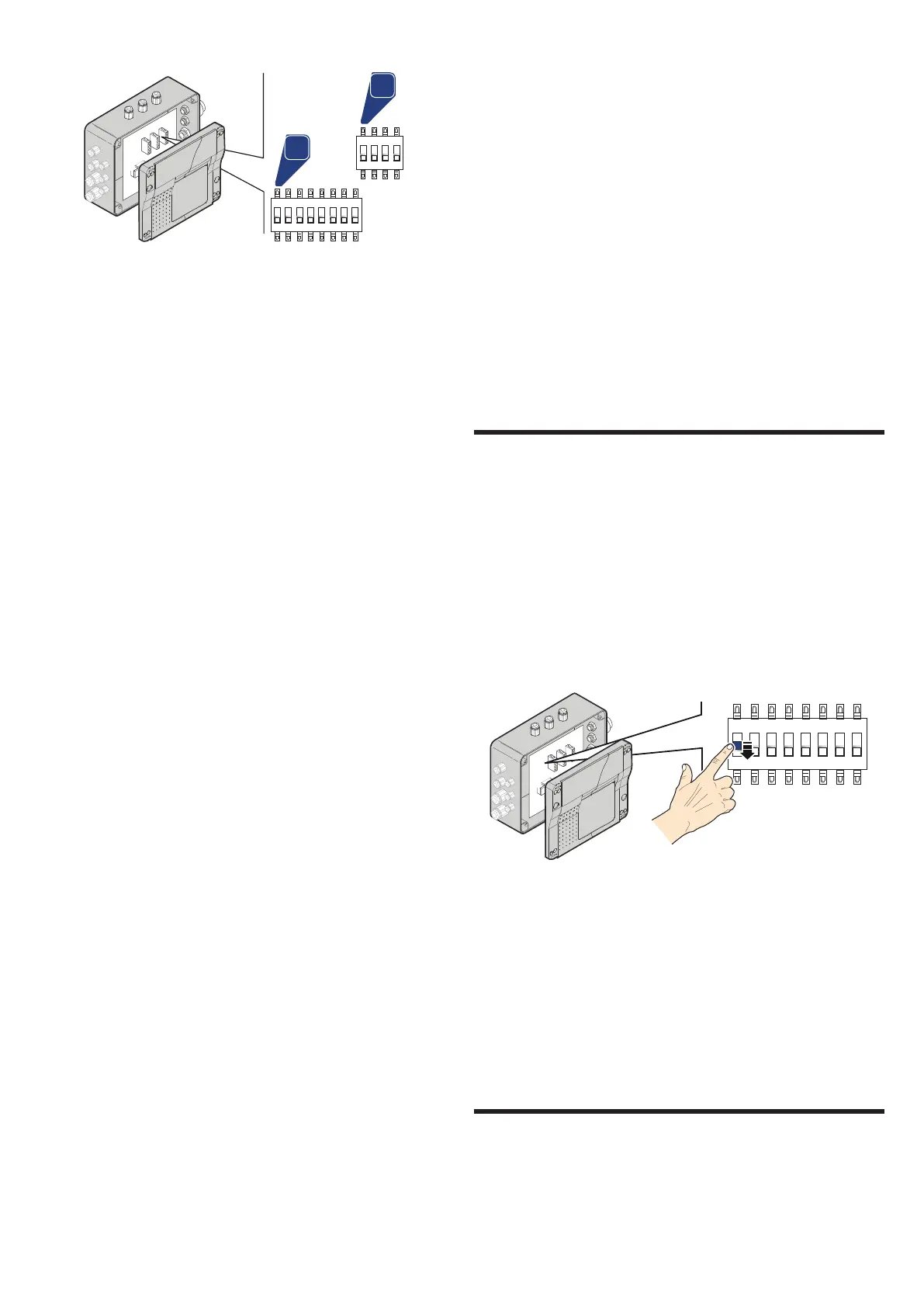

 BANC DE COMMUTATION "b1"
dip switch 1 Limitation de la consommation électrique
(OFF=16A; ON=32A).
dip switch 2 Pompe 1 (vériez qu'elle est en position OFF).
dip switch 3 Pompe 2 (vériez qu'elle est en position ON).
dip switch 4 Blower (OFF = présent, ON = absent).
dip switch 5 Pompe de ltration (OFF = présent, ON = absent).
dip switch 6 Contact AUX (OFF= modalité chauage : réchauf-
feur, échangeur de chaleur ou pompe de chaleur
Jacuzzi® Eco Heat ; ON= modalité rafraîchissement
: pour pompe de chaleur Jacuzzi® Cool Power).
dip switch 7 Interrupteur de débit (vériez qu'il est en position
OFF).
dip switch 8 Détection de débit (vériez qu'il est en position
OFF).
 BANC DE COMMUTATION "b2"
dip switch 1 Niveau (assurez-vous qu'il est en position ON).
dip switch 2 Pompe ltration désactivée en fonction du capteur
de niveau (il doit être réglé sur ON).
dip switch 3 Capteur de niveau (vériez qu'il est en position
OFF).
dip switch 4 Sonde de température (vériez qu'elle est en posi-
tion OFF).
- An de garantir le degré de protection contre les projections
d'eau, tel que prévu par les normes et pour faciliter le raccorde-
ment au réseau électrique, un serre-câble a été installé.
- Une fois terminée l'installation, le serre-câble et le couvercle du
boîtier devront être fermés hermétiquement.
■ Modèles prévus pour poMpe à cHaleur Jacuzzi® (eco
H
eat/coolpower): pour ce qui concerne le raccordement au
spa, se référer au manuel correspondant.
JACUZZI EUROPE S.p.A. décline toute responsabilité dans les cas
suivants :
installation réalisée par du personnel non qualié et/ou non auto-
risé à délivrer la certication des travaux eectués.
Non-respect des normes et des dispositions légales relatives aux
installations électriques des habitations, en vigueur dans le pays où
l’installation a été eectuée.
Non-respect des instructions concernant l’installation et l’entretien
fournies dans le présent manuel.
Emploi de matériaux non appropriés et/ou non certiés conformes
pour cette installation.
Installation des spas non conforme aux dispositions susmentionnées.
En cas d’exécution d’opérations incorrectes qui réduisent le degré de
protection des appareils électriques contre les projections d’eau ou
modient la protection contre l’électrocution par contacts directs et
indirects, ou encore génèrent des conditions d’isolation, dispersions
de courant et surchaues anormales.
Remplacement ou modication des composants ou de parties de
l’appareil par rapport à la livraison d’origine entraînant l’exclusion
de la responsabilité du Fabriquant.
Réparation de l’appareil par du personnel non agréé et emploi de
pièces détachées non originales Jacuzzi Europe S.P.A.
Limitation de la consommation électrique
Si l'énergie électrique à disposition n'est pas susante et si l'on dé-
cide d'activer le limiteur de consommation, il faut congurer le logi-
ciel de système comme indiqué (se référer aux schémas électriques
pour identier le type de boîtier électrique présent sur le spa).
Assurez-vous que le spa est déconnecté de la ligne d'alimen-
tation électrique.
 Enlever le couvercle du boîtier électrique et mettre l'interrup-
teur ("dip-switch") n ° 1 en position OFF.
1 2 3 4 5 6 7 8
ON
Dans cette position, l'absorption électrique est limitée à 16 A (se
reporter aux notes à la n du chapitre pour plus de détails).
NOTES
- Lorsque le dip-switch 1 est réglé sur OFF, la consommation élec-
trique du spa est limitée à 16A ; dans ces conditions, en actionnant
une pompe hydromassage, le réchaueur électrique s'éteint).
- Lorsqu'en revanche le dip-switch 1 réglé sur ON est sélectionné, la
consommation électrique maximale s'avère sélectionnée.
Contrôles de fonctionnement
Première mise en service
Vérier que la vanne d'évacuation (V) présente sur la base
soit fermée.
