IT
22
– Installare la tenda di riscaldamento (1), inse-
rendo le linguette attraverso le fessure sulla
staffa posteriore della camera di combustione.
► P. 6, punto 8b
– Inserire l’altra estremità della tenda di riscalda-
mento con le fessure nella staffa anteriore sulla
camera di combustione. Rimettere la tenda di
riscaldamento in posizione.
► P. 7, punto 8c
– Applicare un’altra tenda di riscaldamento.
9. Togliere le (2) griglie
► P. 7, punto 9
– Posizionare le (2) griglie nella camera di combu-
stione
10. Prendere la (1) staffa di appoggio laterale avanti
a destra/dietro a sinistra, la (1) staffa di appoggio
laterale avanti a sinistra/dietro a destra e (4) viti
M6×12.
► P. 7, punto 10
– Fissare la staffa di appoggio laterale avanti a
destra/dietro a sinistra (1), la staffa di appoggio
laterale avanti a sinistra/dietro a destra (1)
con (4) viti M6×12 al lato destro della camera di
combustione.
11. Prendere l’appoggio laterale (1) e (2) viti di mon-
taggio M5×12.
► P. 7, punto 11
– Fissare la staffa di appoggio laterale avanti a
destra/dietro a sinistra (1) e la staffa di appoggio
laterale avanti a sinistra/dietro a destra con (2)
viti di montaggio M6×12.
12. Prendere la staffa di appoggio laterale avanti a
destra/dietro a sinistra (1), la staffa di appoggio
laterale avanti a sinistra/dietro a destra (1),
l’appoggio laterale (1), (2) viti di montaggio
M5×12 e (4) viti M6×12.
► P. 7, punto 12
– Fissare le altre staffe di appoggio laterale e il
ripiano laterale con (4) viti M6×12 e (2) viti di
montaggio M5×12 sul lato sinistro della camera
di combustione.
► P. 7, punto 13
– Rimuovere le due viti dalla cerniera inferiore e
montare la staffa della bombola a gas con queste
due viti.
► P. 8, punto 14
– Allentare i perni di plastica dalle parti superiori
della gamba del carrello. Chiudere le gambe di
supporto laterali e quella posteriore, posizionare
il barbecue da tavolo sulle gambe del carrello.
► P. 8, punto 15
– Serrare la vite dell’ingranaggio di plastica alle
gambe del carrello.

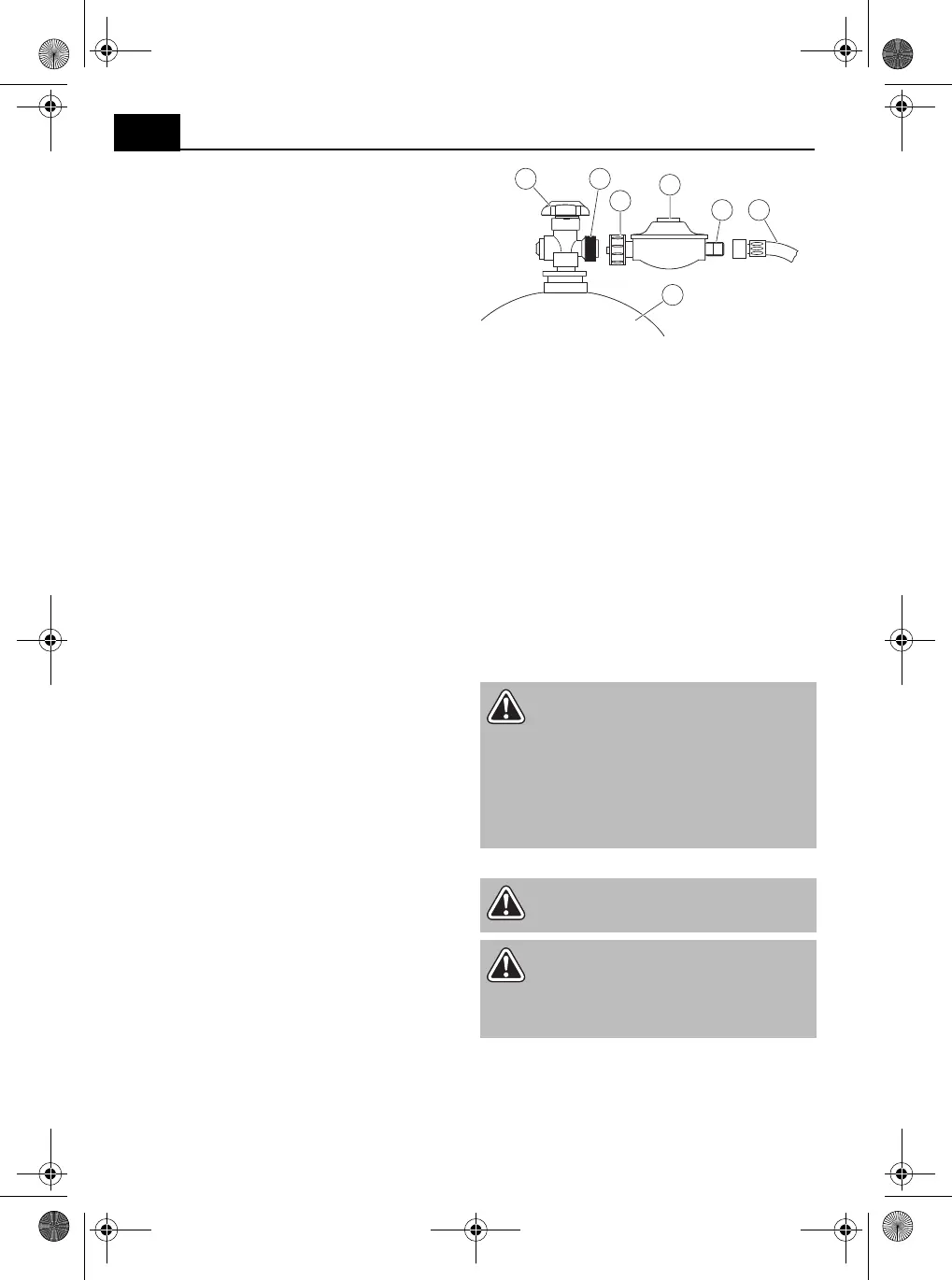

Collegamento della bombola del gas
• Attenzione: utilizzare un regolatore adeguato,
certificato secondo EN 16129.
– Disporre tutte le manopole rotanti sul corpo del
barbecue su OFF.
– Verificare se la valvola della bombola a gas (6)
sia chiusa.
– Svitare il cappuccio di sicurezza dal filetto di
attacco della bombola (7).
– Controllare che le guarnizioni non presentino
danni; non applicare altre guarnizioni.
– Serrare a mano in senso orario il dado a cap-
pello (2) del regolatore di pressione (3) al filetto
dell’attacco della bombola (filettatura sini-
strorsa).
Controllo di tenuta
– Cospargere dado a cappello (2) e filetto di
attacco (4) del tubo (5) con una lisciva di sapone
e verificare l’eventuale formazione di bolle.
I collegamenti sono ermetici se non si verifica la for-
mazione di bolle.
Utilizzo
Effettuare prima un controllo!
Verificare lo stato sicuro dell’apparecchio:
– verificare se siano presenti difetti visibili;
– verificare che tutti i pezzi dell’apparecchio siano
stati montati solidamente;
– controllare che tutti gli attacchi del gas siano a
tenuta stagna;
PERICOLO! Rischio di esplosione! È
severamente vietato eseguire un controllo
di tenuta a fiamma aperta.
Attenersi alle informazioni sulla sicurezza
sull’utilizzo del gas!
Durante il controllo della tenuta non devono
trovarsi fonti infiammabili nelle vicinanze.
Non fumare!
Sostituire eventuali tubi di collegamento e
raccordi porosi o danneggiati.
PERICOLO! Pericolo di ustioni! Indos-
sare guanti per barbecue e un abbiglia-
mento idoneo.
PERICOLO! Pericolo di taglio In officina
si è fatto ogni sforzo per evitare spigoli vivi
in questo apparecchio. Per evitare incidenti
o lesioni durante l’assemblaggio e la messa
in funzione si raccomanda di maneggiare i
singoli componenti con la dovuta cautela.
1
6 7
2
3
4 5
