– Fixez la poignée et le fermoir de la boîte de
copeaux de bois à l’ensemble de la plaque fron
-
tale à l’aide des vis M6×12 (2).
► P. 6, point 7b
– Fixez la boîte de copeaux de bois à l’ensemble
de la plaque frontale à l’aide des vis M5×10 (2) et
des écrous M5 (2).
► P. 6, point 7c
– Insérez le couvercle de la boîte de copeaux de
bois dans la fente de l’ensemble de la plaque
frontale.
► P. 6, point 7d
– Glissez la boîte de copeaux de bois dans la
chambre de combustion.
► P. 6, point 7e
– Placez le revêtement de la boîte de copeaux de
bois sur l’ensemble de la boîte de copeaux de
bois. À placer et pousser en arrière sur les rails
de la boîte de copeaux de bois.
8. Prenez les revêtements de chauffage (2)
► P. 6, point 8a
– Installez le revêtement de chauffage (1) en insé-
rant les attaches par la fente située sur le support
arrière de la chambre de combustion.
► P. 6, point 8b
– Insérez l’autre extrémité du revêtement de chauf-
fage avec fentes dans le support avant de la
chambre de combustion. Remettez le revête-
ment de chauffage en position.
► P. 7, point 8c
– Placez un autre revêtement de chauffage.
9. Prenez les grilles (2)
► P. 7, point 9
– Placez les grilles (2) dans la chambre de com-
bustion.
10. Prenez le support de dépose latéral avant droit/
arrière gauche (1), le support de dépose latéral
avant gauche/arrière droit (1) et les vis
M6×12 (4).
► P. 7, point 10
– Fixez le support de dépose latéral avant droit/
arrière gauche (1), le support de dépose avant
gauche/arrière droit (1) au côté droit de la
chambre de combustion à l’aide des vis
M6×12 (4).
11. Prenez la dépose latérale (1) et les boulons
d’ajustage M5×12 (2).
► P. 7, point 11
– Fixez le support de dépose latéral avant droit/
arrière gauche (1) et le support de dépose avant
gauche/arrière droit à l’aide des boulons d’ajus-
tage M5×12 (2).
12. Prenez le support de dépose latéral avant droit/
arrière gauche (1), le support de dépose latéral
avant gauche/arrière droit (1), la dépose laté-
rale (1), les boulons d’ajustage M5×12 (2) et les
vis M6×12 (4).
► P. 7, point 12
– Fixez les autres supports de dépose latéraux et
l’étagère latérale au côté gauche de la chambre
de combustion à l’aide des vis M6×12 (4) et des
boulons d’ajustage M5×12 (2).
► P. 7, point 13
– Retirez les deux vis de la charnière inférieure et
montez le support de bouteille avec ces deux vis.
► P. 8, point 14
– Dévissez les boulons en plastique des parties
supérieures du pied du chariot. Repliez les pieds
de support latéraux et le pied de support arrière
et placez le grill de table sur le pied du chariot.
► P. 8, point 15
– Vissez le boulon en plastique aux pieds du cha-
riot.

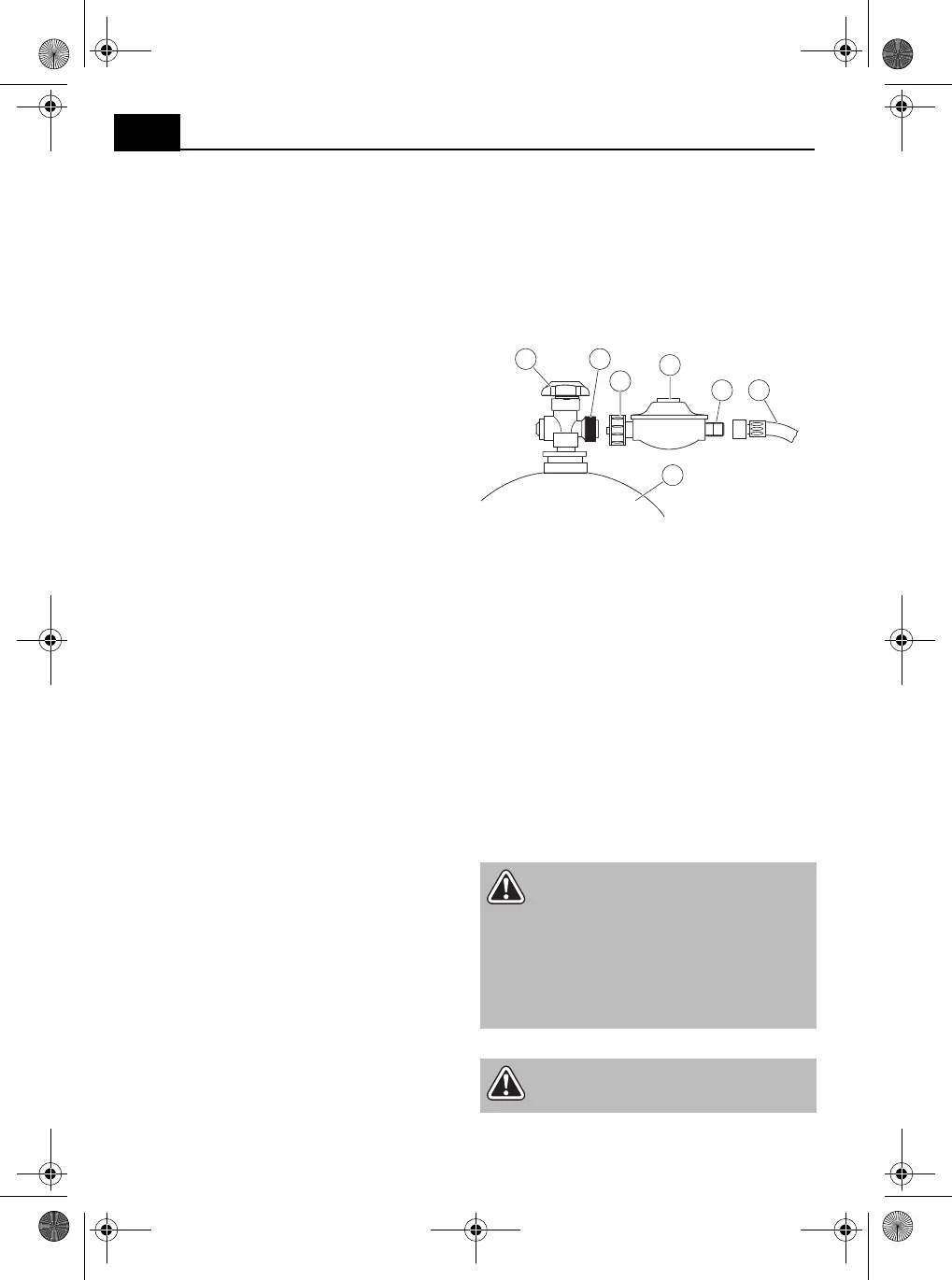

Raccorder la bouteille de gaz
• Attention : utilisez uniquement un régulateur
approprié certifié selon la norme EN16129.
– Placez tous les régulateurs rotatifs se trouvant
sur le gril sur ARRÊT.
– Vérifiez que la vanne de la bouteille de gaz (6)
est fermée.
– Dévissez le capuchon de sécurité du filetage (7)
de raccordement de la bouteille de gaz.
– Vérifiez que tous les joints sont en bon état. Ne
montez pas de joints supplémentaires.
– Vissez l’écrou d’accouplement (2) du régulateur
de pression (3) en le vissant à la main dans le
sens antihoraire sur le filetage de la bouteille de
gaz (filetage à gauche).
Vérification de l’étanchéité
– Enduire de lessive l’écrou d’accouplement (2) et
le filetage (4) du flexible (5) et vérifier la forma-
tion de bulles.
Les raccords sont étanches s’il ne se forme pas de
bulles.
Utilisation
DANGER ! Risque d’explosion ! Il est for-
mellement interdit de vérifier l’étanchéité
avec une flamme ouverte !
Respectez impérativement les consignes
de sécurité relatives au gaz !
Aucune source inflammable ne doit se trou-
ver à proximité pendant le contrôle d’étan-
chéité. Ne fumez pas !
Il faut absolument remplacer les tuyaux et
armatures poreux ou endommagés.
DANGER ! Risques de brûlures ! Portez
des gants de protection réfractaires et des
vêtements appropriés.
1
6 7
2
3
4 5
