PL
61
Zainstalować (1) osłonę grzejną, wtykając
nakładki przez szczeliny w tylnym uchwycie
komory spalania.
Str. 6, ustęp 8b
Wetknąć drugi koniec osłony grzejnej szczeli-
nami w przedni uchwyt komory spalania. Osłonę
grzejną ponownie wsunąć w jej pozycję.
Str. 7, ustęp 8c
Założyć kolejną osłonę grzejną.
9. Przygotować (2) ruszty do grillowania
Str. 7, ustęp 9
Włożyć (2) ruszty do grillowania do komory spa-
lania.
10. Przygotować (1) uchwyt bocznej półki przód
prawy/tył lewy, (1) uchwyt bocznej półki lewy
przód/prawy tył i (4) śruby M6×12.
Str. 7, ustęp 10
Przymocować (4) śrubami M6×12 z prawej
strony komory spalania (1) uchwyt bocznej półki
przód prawy/tył lewy i (1) uchwyt bocznej półki
lewy przód/prawy tył.
11. Przygotować (1) boczną półkę i (2) pasowane
śruby M5×12.
Str. 7, ustęp 11
Przymocować (1) uchwyt bocznej półki przód
prawy/tył lewy i uchwyt bocznej półki lewy przód/
prawy tył z (2) śrubami pasowanymi M5×12.
12. Przygotować (1) uchwyt bocznej półki przód
prawy/tył lewy, (1) uchwyt bocznej półki lewy
przód/prawy tył, (1) boczną półkę, (2) pasowane
śruby M5×12 i (4) śruby M6×12.
Str. 7, ustęp 12
Pozostałe uchwyty bocznej półki i boczny regał
przymocować przy pomocy (4) śrub M6×12 i (2)
pasowanych śrub M5×12 do lewej strony komory
spalania.
Str. 7, ustęp 13
Odkręcić dwie śruby z dolnego zawiasu i zamon-
tować przy ich pomocy uchwyt butli gazowej.
Str. 8, ustęp 14
Usunąć plastikowe kołki z górnych części nogi
wózka. Złożyć razem boczne nogi i tylną nogę,
osadzić grill stołowy na nogach wózka.
Str. 8, ustęp 15
Dokręcić plastikową śrubę przekładniową do nóg
wózka.

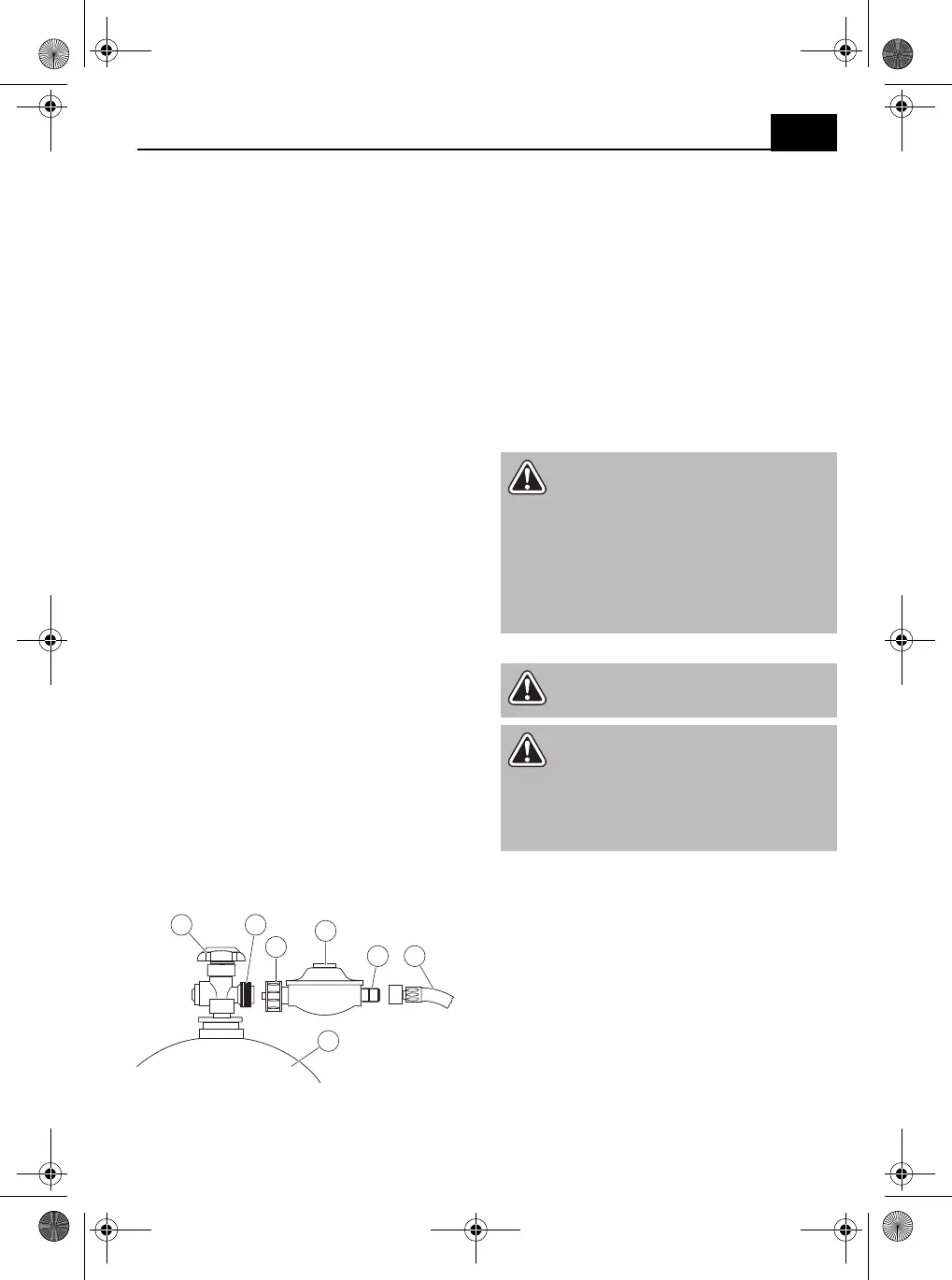

Podłączenie butli gazowej
Uwaga: Stosować wyłącznie odpowiedni regula-
tor, który posiada certyfikat według EN16129.
Wszystkie pokrętła na korpusie grilla ustawić na
WYŁ.
Sprawdzić, czy zawór (6) butli gazowej jest
zakręcony.
Z gwintu podłączeniowego butli (7) odkręcić
korek.
Sprawdzić stan wszystkich uszczelek; nie zakła-
dać dodatkowych uszczelek.
Złączkową nakrętkę (2) regulatora ciśnienia (3)
przykręcić ręką do gwintu podłączeniowego butli
w kierunku przeciwnym do kierunku ruchu wska
-
zówek zegara (lewy gwint).
Kontrola szczelności
Złączkową nakrętkę (2) i gwint podłącze-
niowy (4) węża (5) posmarować wodą mydlaną i
sprawdzić, czy nie wydostają się pęcherze gazu.
Połączenia są szczelne, jeżeli nigdzie nie wydostają
się pęcherze gazu.
Obsługa
Wcześniej sprawdzić!
Sprawdzić, czy urządzenie jest bezpieczne:
Sprawdzić, czy nie występują widoczne uszko-
dzenia.
Sprawdź, czy wszystkie części urządzenia są
pewnie zamocowane.
Sprawdzić wszystkie połączenia gazowe pod
kątem szczelności.
Sprawdzić, czy wszystkie pokrętła są w pozycji
WYŁ.
Otworzyć do końca pokrywę grilla.
1
6 7
2
3
4 5
NIEBEZPIECZEŃSTWO! Niebezpieczeń-
stwo wybuchu! Surowo zabrania się kon-
troli szczelności przy użyciu otwartego
ognia!
Przestrzegać wskazówek bezpieczeństwa
dla urządzeń gazowych!
Podczas sprawdzania szczelności w
pobliżu nie mogą się znajdować żadne
źródła zapłonu. Nie palić!
Koniecznie wymieniać uszkodzone węże i
armaturę.
NIEBEZPIECZEŃSTWO! Niebezpieczeń-
stwo poparzenia! Nosić rękawice do grilla i
odpowiednią odzież.
NIEBEZPIECZEŃSTWO! Niebezpieczeń-
stwo przecięcia W trakcie produkcji doło-
żono wszelkich starań, aby urządzenie nie
posiadało żadnych ostrych krawędzi.
Należy ostrożnie obchodzić się z poszcze-
gólnymi elementami urządzenia, aby pod-
czas montażu i uruchomienia uniknąć
wypadków lub obrażeń.
