배선도

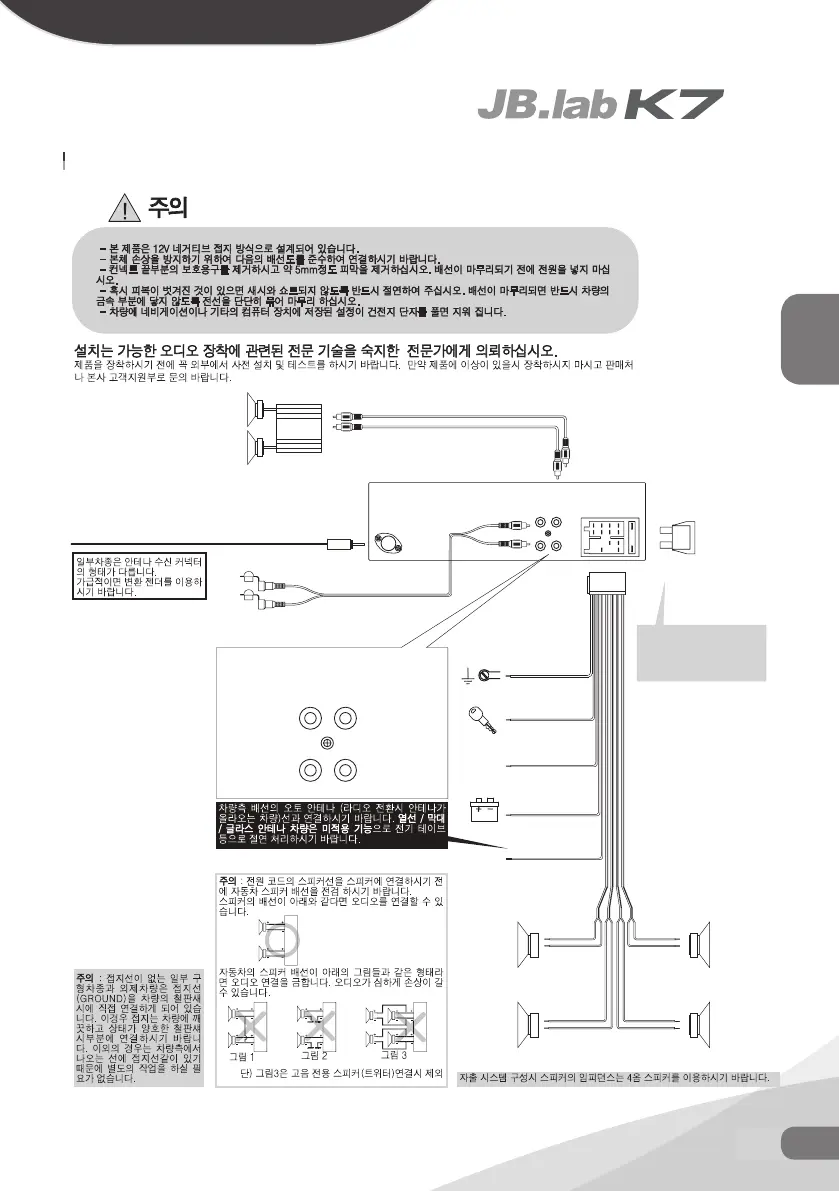

K7 배선도
라디오 안테나
앰프
AUX 입력
그라운드(-) (검정)
좌측 ( 흰색 ) 좌측 ( 흰색 )
우측 ( 적색 ) 우측 ( 적색 )
휴즈 (15A)
전원 ACC ( 적색)
전방 좌측 / 흰색 + 검정 / - 전방 우측 / 회색 + 검정 / -
전방 좌측 / 흰색 / +
전방 우측 / 회색 / +
후방 좌측 / 녹색 + 검정 / -
후방 우측 / 보라 + 검정 / -
후방 좌측 / 녹색 / +
후박 우측 / 보라 / +
메모리 ( 노란색 )
오토안테나 (핑크)
리모트 (청색)
RCA OUTPUT
AUX IN LINE OUT
KOREA
만일 휴즈가 자주 끊어지
면 본체 또는 배선이 잘못
된 형태로 연결되어 있기 때
문입니다.
