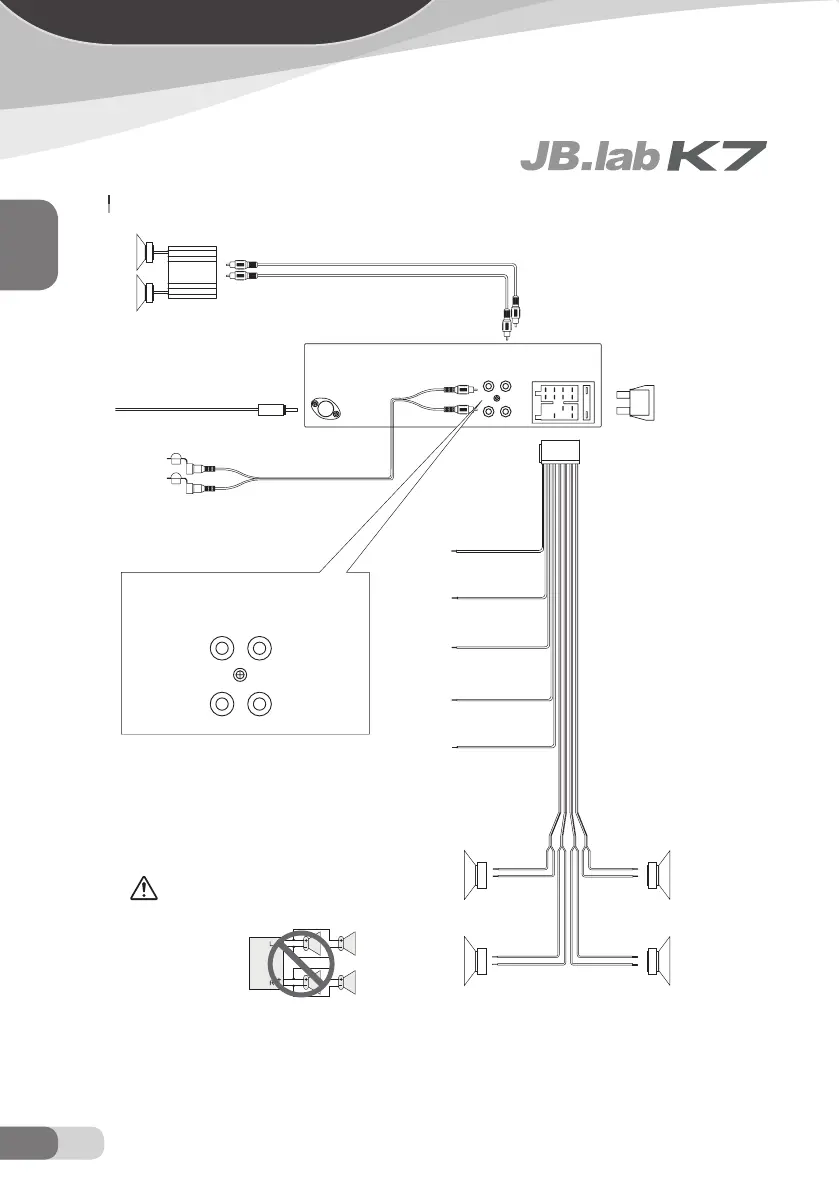

K7 WIRING DIAGRAM
ENGLISH
06 EN
WIRING
RADIO ANTENNA
AMP
AUX IN JACKS
GROUND(-) (BLACK)
LEFT (WHITE) LEFT (WHITE)
RIGHT (RED) RIGHT (RED)
FUSE (15A)
+12V ACC/SWITCH (RED)
FRONT LEFT / WHITE+BLACK / - FRONT RIGHT / GRAY+BLACK / -
FRONT LEFT / WHITE / +
FRONT RIGHTT / GRAY / +
REAL LEFT / GREEN+BLACK / -
REAL RIGHT / VIOLET+BLACK / -
REAL LEFT / GREEN / +
REAL LEFT / VIOLET / +
+12V CONSTANT POWER
SUPPLY (YELLOW)
RADIO ANTENNA
CONTROL WIRE (PINK)
POWER ANTENNA
AMPLIFIER TURN ON (BLUE)
RCA OUTPUT
AUX IN LINE OUT
Final Check
- Make use that all wires are properly connected and insulated.
- Make sure that the main unit is securely held in the mounting collar.
- Turn on the ignition to chaeck the unit for proper operation.
- If you have difficulties, consut your nearest authorized pro fessional installer for assistavce.
CAUTION
Do not connect more than one speaker to one
set of speaker leads.
