registrando estos cambios mediante cambios de temperatura en el filamento del sensor.
El ambiente dentro de un sistema que se está evacuando tiene mayor inestabilidad
a mayor nivel de micrones (9000 a 1000) que a un menor nivel de micrones (700 a
50). Esto se evidencia cuando se prueban los manómetros de vacío digitales de JB en
diversos rangos en un sistema seguro. Cuando se está en el rango de 4000micrones, el
manómetro mostrará 4000micrones, luego saltará a 4350, luego bajará a 3875 y luego
saltará nuevamente a 4000. Luego de ser obturado a este nivel por un lapso de tiempo,
el cambio hacia arriba y abajo se estabilizará, cambiando de la indicación incremental de
4000micrones a la próxima indicación incremental hacia arriba o abajo de 4125 o 3875.
No obstante, cuando en un vacío más profundo como de 350micrones, el cambio en la
indicación de incrementos sea de 350 a 357 y de vuelta a 350 o incluso 329 es porque
el ambiente dentro del sistema se vuelve más estable y el período de tiempo de estos
cambios será menor porque la mayor parte de la salida de gases ya se habrá producido.
(Figura17).
Interrupción del vacío
En el caso de las bombas CFM más grandes, es importante interrumpir el vacío antes de
apagarlas. Este procedimiento alivia el estrés en el acople flexible en el próximo arranque.
Cuando una bomba se apaga sin interrumpir el vacío, el aceite en la cubierta se retrae en
el cartucho y la cámara de admisión de la bomba que intenta llenar el vacío. Después del
próximo arranque, la bomba tiene que vaciar el aceite de estas áreas y todo el estrés está
en la parte flexible del acople, especialmente si el aceite está frío. Puede observar que esto
ocurre si apaga la bomba y observa la mirilla. El aceite comenzará a bajar y parecerá que
tiene un bajo nivel de aceite. Luego, cuando reinicie la bomba, el nivel de aceite volverá al
nivel normal.
Para cortar el vacío en las bombas de vacío PLATINUM
®
simplemente cierre la válvula
de aislamiento mientras la bomba de vacío aún esté en marcha, abra completamente
la válvula de lastre de gas y permita que la bomba funcione por 2 a 3segundos con la
válvula de lastre de gas abierta; luego apague la bomba y cierre la válvula.
Para cortar el vacío en las bombas de vacío Eliminator: Luego de obturar el colector o
una válvula de aislamiento externa (si se usa) abra la toma de admisión no utilizada en la
bomba y permita que esta funcione por alrededor de 2 a 3segundos y luego apáguela.
REFERENCIA CRUZADA DE MEDIDAS DE VACÍO
Temperatura de ebullición del agua a presiones convertidas (figura18).
TEMP. F° MICRONES
PULGADAS DE
MERCURIO
PRESIÓN LIBRAS POR
PULGADA CUADRADA
212 759,968 0.00 14.696
205 535,000 4.92 12.279
194 525,526 9.23 10.162
176 355,092 15.94 6.866
158 233,680 20.72 4.519
140 149,352 24.04 2.888
122 92,456 26.28 1.788
104 55,118 27.75 1.066
86 31,750 28.67 0.614
80 25,400 28.92 0.491
76 22,860 29.02 0.442
72 20,320 29.12 0.393
69 17,780 29.22 0.344
64 15,240 29.32 0.295
59 12,700 29.42 0.246
53 10,160 29.52 0.196
45 7,620 29.62 0.147
32 4,572 29.74 0.088
21 2,540 29.82 0.049
6 1,270 29.87 0.0245
-24 254 29.91 0.0049
-35 127 29.915 0.00245
-60 25.4 29.919 0.00049
-70 12.7 29.9195 0.00024
-90 2.5 29.9199 0.00005
--- 0.00 29.92 0.00000

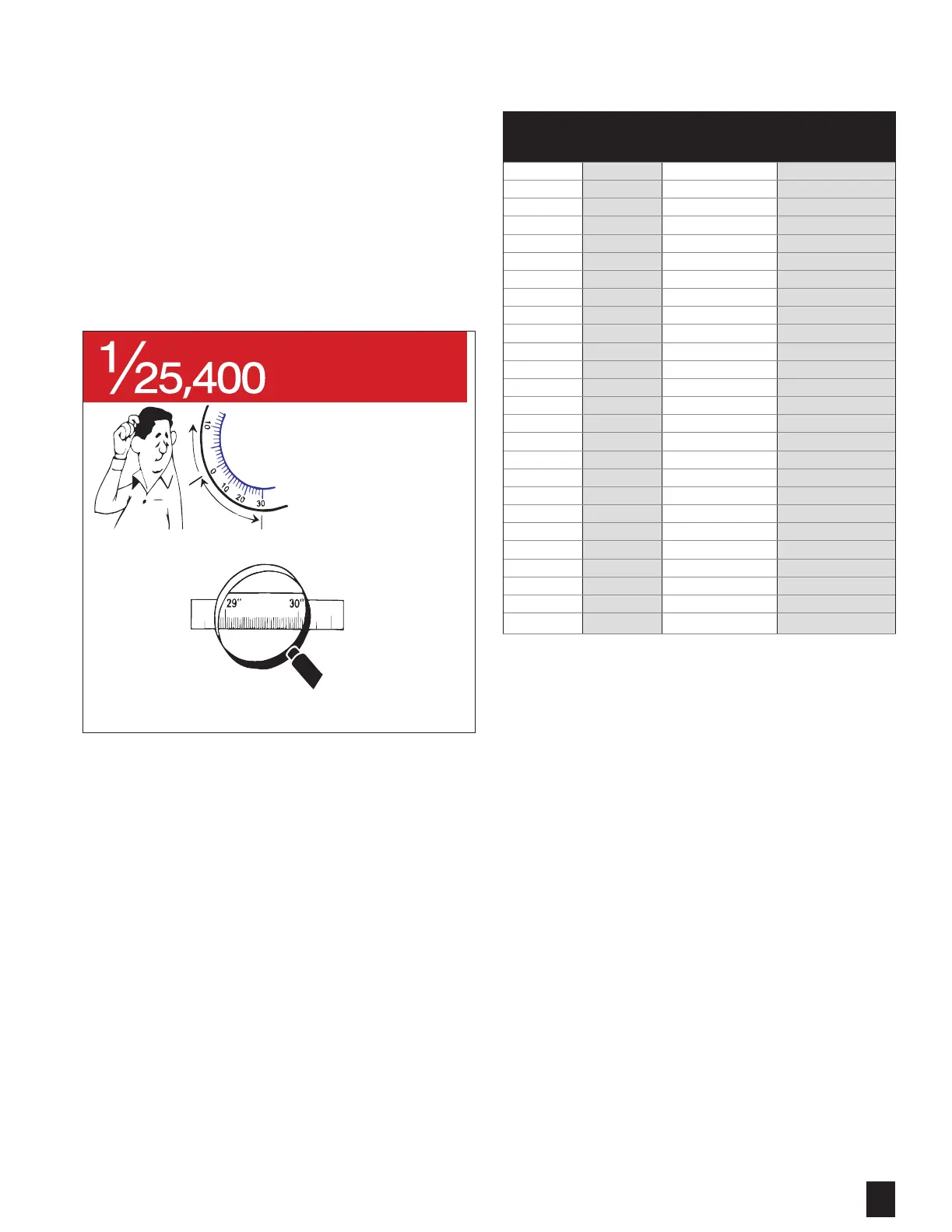

EL VACÍO MEDIDO EN
MICRONES O EN PULGADAS?
¿PUEDE LEER:
DE UNA PULGADA EN UN
MANÓMETRO COMPUESTO?
PISTA: ESTÁ ENTRE 29 Y 30 PULGADAS
El manómetro compuesto
solo indica un vacío
que se está
produciendo
Por otra parte,
el manómetro de vacío
electrónico ESTÁ midiendo
esa última pulgada de presión en
25,400 en incrementos de una pulga-
da.
Para comprobar
correctamente la
disminución de su bomba,
el manómetro de vacío
electrónico es tan
necesario como en la
evacuación
Es la diferencia
entre usar un
micrómetro
y una regla
Figura17
Figura18
