JB ELIMINATOR DV-6E - Pièces de Rechange Pour Les Pompes des Séries DV-3 E, DV-4 E Et DV-6 E

9
JB INDUSTRIES • MANUEL D’UTILISATION ELIMINATOR • 800.323.0811 • SALES@JBIND.COM • JBIND.COM

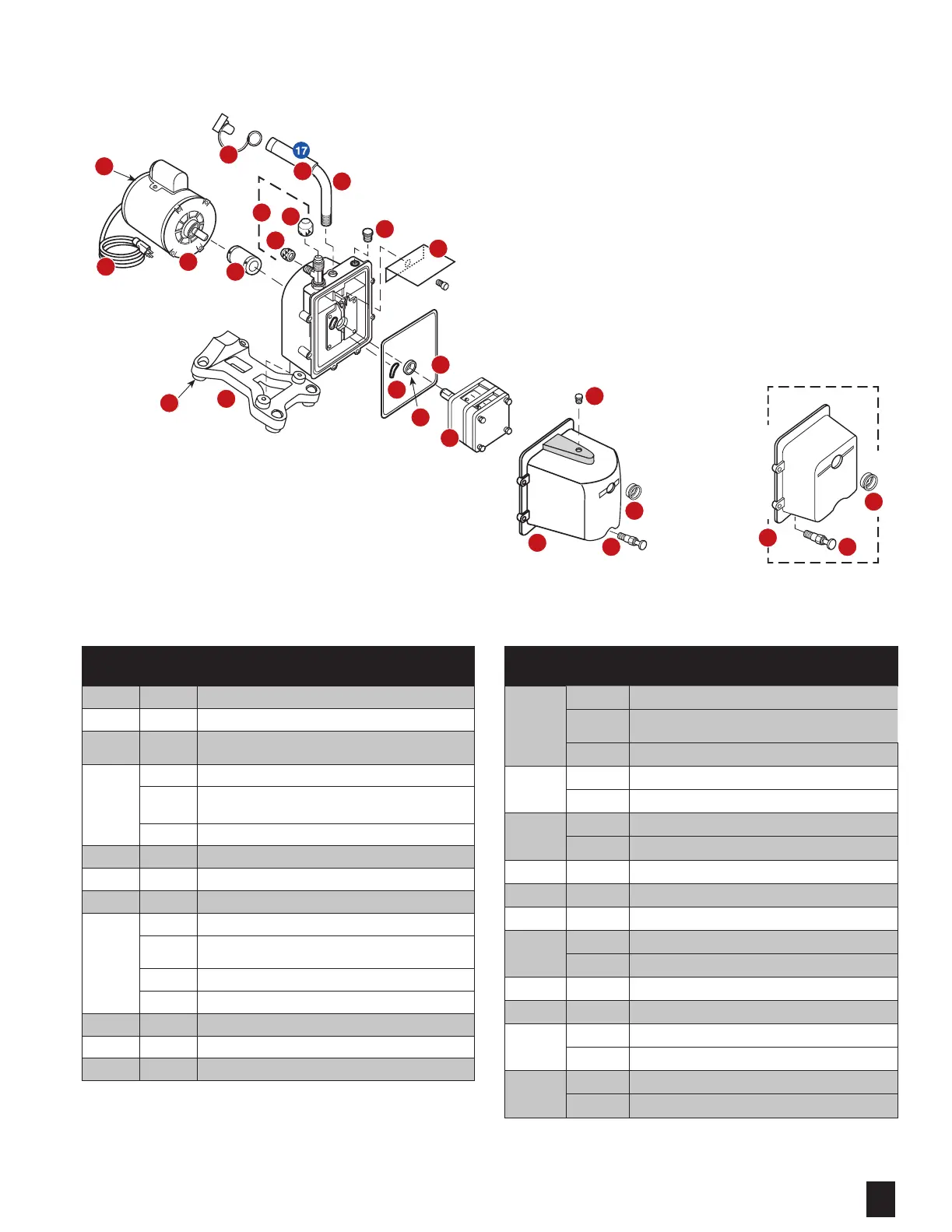

Pièces de rechange pour les pompes des séries DV-3E, DV-4E et DV-6E
Les pièces de rechange peuvent être commandées auprès de votre revendeur JB local.
Lors de la commande, veuillez fournir les informations suivantes:
• Numéro du modèle
• Numéro de série
• Numéro et description de la pièce
Le couvercle en chrome actuel passe sur
les modèles d’ELIMINATOR noirs plus
anciens
Le capot noir hammertone
n’est plus disponible
18
3
2
1
3
2
1
13
12
20
17
21
11
8
14
15
16
18
19
10
9
7
5
6
4
PIÈCES DE RECHANGE POUR LA SÉRIE ELIMINATOR
RÉF.
N° PIÈCE DESCRIPTION
11
PR-206 Moteur 1/2CH, 115V/60Hz cordon d’alimentation et interrupteur
PR-207
Moteur bi-tension 1/2 CH, 115/230V, 50/60Hz avec cordon
d’alimentation et interrupteur (non illustré)
PR-307 Moteur antidéflagrant 1/2 ch, 115/230V, 50/60Hz (non illustré)
12
PR-31
Cordon d’alimentation 6’ (env. 183cm) (moteur Emerson
®
)
PR-58
Cordon d’alimentation 6’ (env. 183cm) (moteur Marathon
®
)
13
PR-35 Interrupteur à bascule, moteur Marathon 115V (broches)
PR-54 Interrupteur à bascule, moteur Emerson 115V (fils conducteurs)
14 PR-63 Raccord d’admission en T avec capuchon
15 NFT5-4 Capuchon joint torique 1/4"
16 NFT5-6 Capuchon joint torique 3/8"
17
PR-500 Poignée en caoutchouc et capuchon 3/8"
PR-501 Poignée en caoutchouc et capuchon 1/2"
18 PR-22 Bouchon de remplissage d’huile avec joint torique
19 PR-40 Protection anti-projections en inox avec vis
20
DV-EP6 Capuchons de sortie imperdables rouges 3/8"
DV-EP8 Capuchons de sortie imperdables rouges 1/2"
21
PR-205 Poignée rembourrée 3/8"
PR-65 Poignée rembourrée 1/2"
PIÈCES DE RECHANGE POUR LA SÉRIE ELIMINATOR
RÉF. N°PIÈCE DESCRIPTION
1 PR-1 Verre-regard*
2 PR-2 Vanne de vidange d’huile*
3 PR-10
Capot DV-3E, DV-4E et DV-6E avec verre-regard, vanne de vidange et
bouchon de remplissage d’huile
4
PR-403 Cartouche DV-3E avec joints toriques et joint de capot
PR-404 Cartouche DV-4E avec joints toriques et joint de capot
PR-406 Cartouche DV-6E avec joints toriques et joint de capot
5 PR-217 Joint de capot
6 PR-3 Joint d’arbre
7 PR-315 Joint torique lest de gaz piège
8
PR-208 Accouplement flexible 2-1/2"*
PR-308
Section médiane 7/8"; utilisé avec accouplement flexible PR-208
2-1/2"*
PR-6 Accouplement flexible 2-1/4"*
PR-77 Section médiane 1-5/8"; utilisé avec accouplement flexible PR-6*
9 PR-62 Socle de pompe avec pieds en caoutchouc et vis (4)
10 PR-59 Pied en caoutchouc (1)
Non illustré PR-18 Kit de réparation de vanne de cartouche
Emerson
®
est une marque déposée de US Motors. Marathon
®
est une marque déposée de Marathon Electric.
* Lors du remplacement, enduire de produit d’étanchéité pour filets.
