11
FRANÇAIS
Connexion du système JBL BASSTUBE BTX250
RACCORDEMENTS

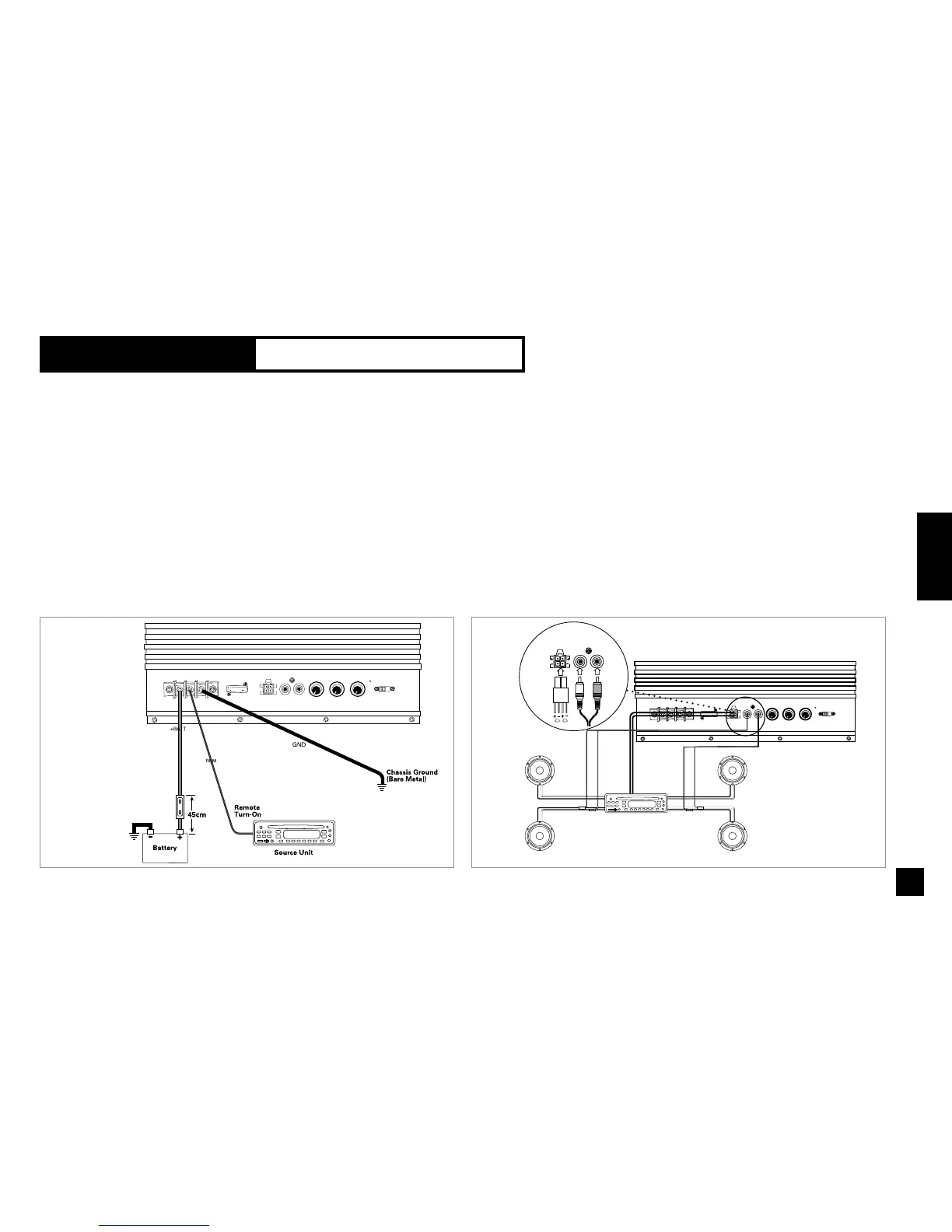

Figure 4. Branchement du BTX250
B+ : Avec un cordon (section min. de
4mm2), reliez le pôle positif de la bat-
terie du véhicule au connecteur «
+BATT » du BTX250. Vous devez insér-
er un fusible de 15A à moins de 50cm
de la batterie, et faire passer le fil par un
canon isolant pour traverser la paroi
pare-feu du véhicule. Si le canon isolant
n'est pas présent d'originesur le
véhicule, il faut en monter un.
B- : Avec un autre cordon (section min.
de 4mm
2
), reliez le connecteur « GND »
du BTX250 à une surface métallique
quelconque à proximité. Il se peut que
vous deviez gratter la peinture pour
garantir un bon contact électrique.
Utilisez une vis et une rondelle en étoile
Télécommande : Avec un cordon,
reliez le connecteur Remote du BTX250
au fil de sortie correspondant de l'au-
toradio. Ce fil doit fournir entre +5VDC
et +12VDC quand l'autoradio est
allumé, et une tension nulle quans il est
éteint.
CONNECTEURS D'ENTRÉE
Nota : Le BTX250 est doté de deux
entrées niveau ligne (RCA) et de deux
entrées haut-niveau.
Figure 5, connexions d'entrée
Autoradios avec sorties spéciales
subwoofer (niveau ligne) :
Reliez la sortie subwoofer de l'autoradio
aux entrées niveau ligne.
Autoradios avec deux sorties niveau
ligne et deux (ou quatre) sorties
haut-niveau :
Reliez les 2 sorties nivau ligne de
l'autoradio à l'entrée niveau ligne du
BTX250. Ou reliez 2 sorties haut-niveau
de l'autoradio aux entrées Universal
Interface du BTX250, qui correspondent
aux entrées niveau ligne.
Nota : Le câblage pour entrée
Universal Interface inclus avec le
BTX250 est doté d'un codage couleur
qui correspond à celui des sorties
haut-niveau de nombreux autoradios
du commerce et adaptateurs vendus
en accessoires.
