Kytkennät JBL BASSTUBE BTX250
KYTKEMINEN
VIRTALÄHTEESEEN

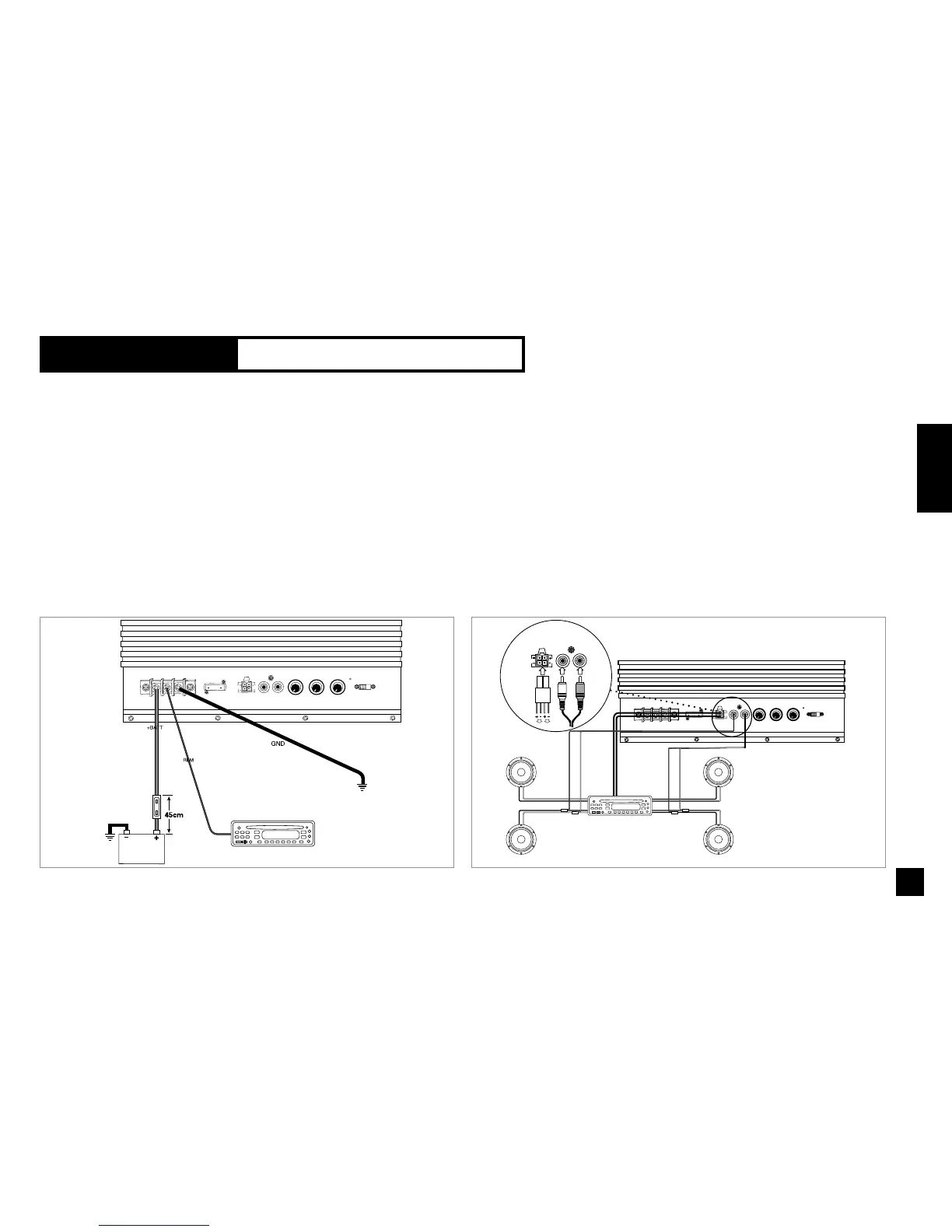

Kuva 4. BTX250:n kytkeminen ja liitännät.
(+)-napa: Kytke kaapeli (vähintään
4 mm
2
) auton akun positiivisesta
navasta BTX250:n +BATT-liittimeen.
Asenna kaapeliin sulakepesä enintään
50 cm päähän akusta. Suojaa kaapeli
läpivientien kohdalla pehmeällä holkilla.
Jos valmiissa läpiviennissä ei ole
suojaholkkia, asenna sellainen itse.
(–)-napa: Kytke kaapeli (vähintään
4 mm
2
) BTX250:n GND-liittimestä
(maatto) auton rungon puhtaaseen
metallipintaan lähelle subwooferin kiin-
nityskohtaa. Raaputa liitoskohdassa
oleva maali kokonaan pois varmistaak-
sesi moitteettoman kontaktin. Tee
tiukka liitos käyttäen ruuvia, aluslevyä
ja lukkomutteria.
Kaukokäynnistys: Kytke johto
BTX250:n kaukokäynnistysliitännästä
keskusyksikön kaukokäynnistys-
lähtöön. Lähtöliitännän jännite tulee
olla välillä +5 V DC – +12 V DC, kun
keskusyksikön virta on päällä. Kun
keskusyksikön virta on pois päältä,
liitännän tulee olla jännitteetön.
TULOKYTKENNÄT
Huomaa: BTX250 on varustettu
kahdella linjatasoisella tulolla
(RCA-liitin) ja kahdella kaiutintulolla.
Kuva 5. Tuloliitännät
Linjatasoisella subwoofer-lähdöllä
varustetut keskusyksiköt:
Kytke keskusyksikön subwoofer-lähtö
subwooferin linjatasoisiin tuloihin.
Kahdella linjatasoisella lähdöllä ja
kahdella (tai neljällä) kaiutinlähdöllä
varustetut keskusyksiköt: Kytke
keskusyksikön linjatasoiset lähdöt
BTX250:n linjatasoisiin tuloihin.
Vaihtoehtoisesti voit kytkeä kaksi
keskusyksikön kaiutinlähtöä BTX250:n
linjatulojen vieressä olevaan yleisliit-
timellä varustettuun tuloon.
Huomaa: BTX250-subwooferin
yleisliittimellä varustetun
moninapakaapelin värikoodaus vastaa
useiden markkinoilla olevien
keskusyksiköiden ja sovittimien
kaiutinliitäntöjen värikoodausta.
15A
15A
FUSE
R
L
HIGH LEVEL INPUT
LINE INPUT
L
R
GAIN
MIN MAX
.
.
0 dB +6 dB
..
.
.
BASS BOOST
..
.
CROSSOVER
40Hz
120Hz
0° PHASE 180°
DC POWER INPUT
+12V REM GND
POWER
R
L
HIGH LEVEL INPUT
LINE INPUT
L
R
Vasen etukaiutin
+–
Oikea etukaiutin
Vasen takakaiutin
Oikea takakaiutin
+–
+–+–
Keskusyksikkö
BTX250
+–
RCA-kaksoiskaapeli
(lisävaruste)
Liittimet
(lisävaruste)
Liittimet
(lisävaruste)
15A
15A
FUSE
R
L
HIGH LEVEL INPUT
LINE INPUT
L
R
GAIN
MIN MAX
..
0 dB +6 dB
..
.
.
BASS BOOST
..
.
CROSSOVER
40Hz
120Hz
0° PHASE 180°
DC POWER INPUT
POWER
+12V
REM
GND
BTX250
Sulake 20 A
Keskusyksikkö
Kaukokäynnistys
Maadoitus auton
runkoon
(puhdas metallipinta)
Akku
Kuva 4 Kuva 5
Yleisliittimen värikoodaus:
Valkoinen: vasen etukaiutin +
Valkoinen/
musta: vasen etukaiutin –
Harmaa: oikea etukaiutin +
Harmaa/
musta: oikea etukaiutin –
