Jensen CR225X - Wiring and Connections; Connecting Wires with Adapter; Wiring Color Code Reference

CR225X
3
®
Wiring Color Codes
Function
LF+ Speaker
L- Common
LR+ Speaker
RF+ Speaker
R- Common
RR+ Speaker
Power Antenna
Ground
Ignition
Battery
Color
white
white/black
green
gray
gray/black
violet
dark blue
black
red
yellow
Attach wiring adapter to car
wiring harness.
Una el adaptador de cableado al
arnés del cableado del carro.
Fixez l’adaptateur de câblage au
faisceau de câbles de la voiture.
Jensen
Splice or crimp
Refer to wiring color codes.
Una o conecte a presión.
Vea los códigos de color del
cableado.
Effectuez les branchements
par raccord ou sertissage.
Suivez les codes de couleur
du câblage.
1
2

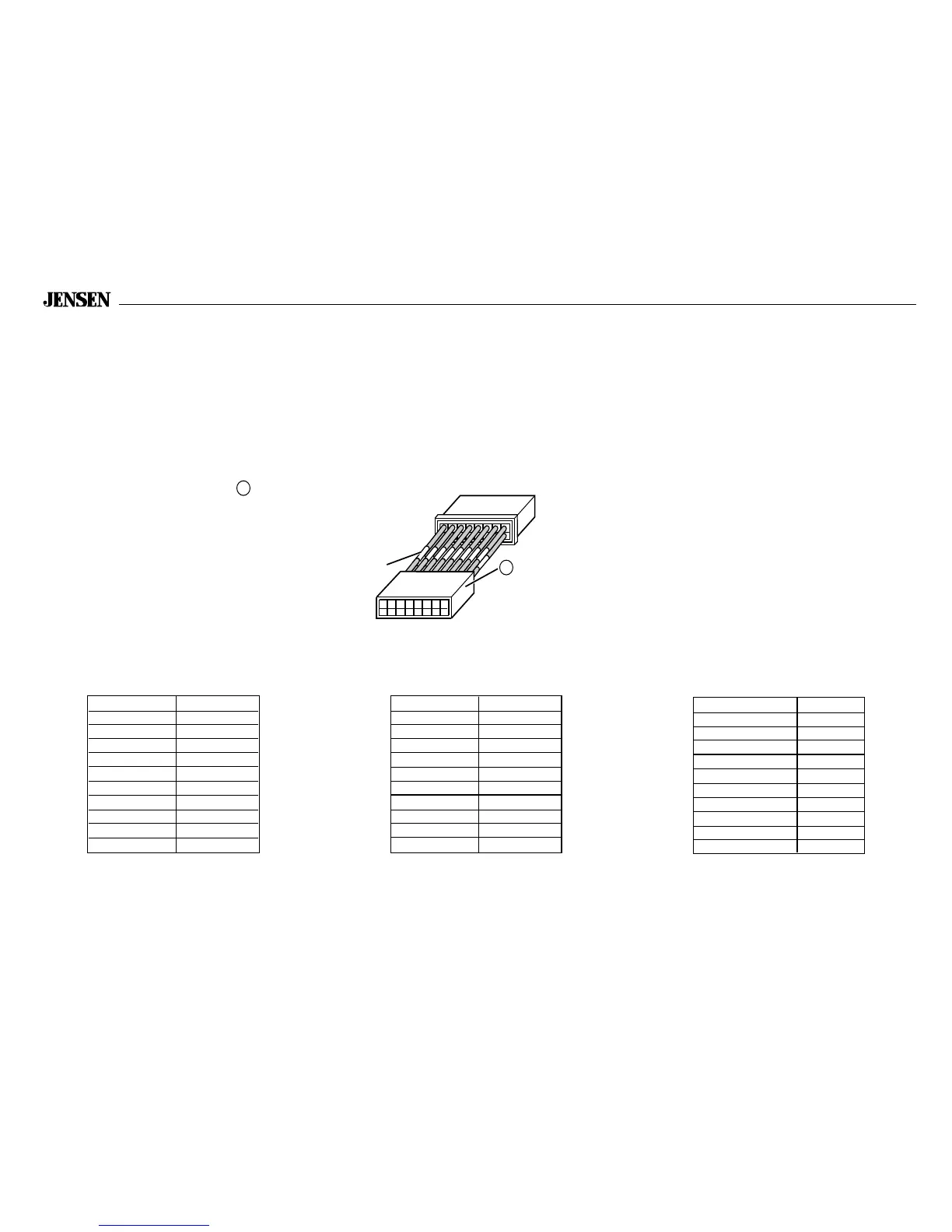

2. Wiring / Cableado / Câblage
Connect Wires / Conecte los cables / Raccordement des fils
$#$@%'
(%'
0A%'
Código en color del cableado
Función
LF+ Autoparlante
L- Común
LR+ Autoparlante
RF+ Autoparlante
R- Común
RR+ Autoparlante
Antena
Tierra
Ignición
Batería
Color
blanco
blanco/negro
verde
gris
gris/negro
violeta
azul oscuro
negro
rojo
amarillo
Codes de couleur des fils
Fonction
AG+ Haut-parleur
G- Commun
ARG+ Haut-parleur
ADP+ Haut-parleur
D- Commun
ARD+ Haut-parleur
Antenne
Mise à la terre
Allumage
Batterie
Couleur
blanc
blanc/noir
vert
gris
gris/noir
violet
bleu fonc
noir
rouge
jaune
