CR225X
4
®

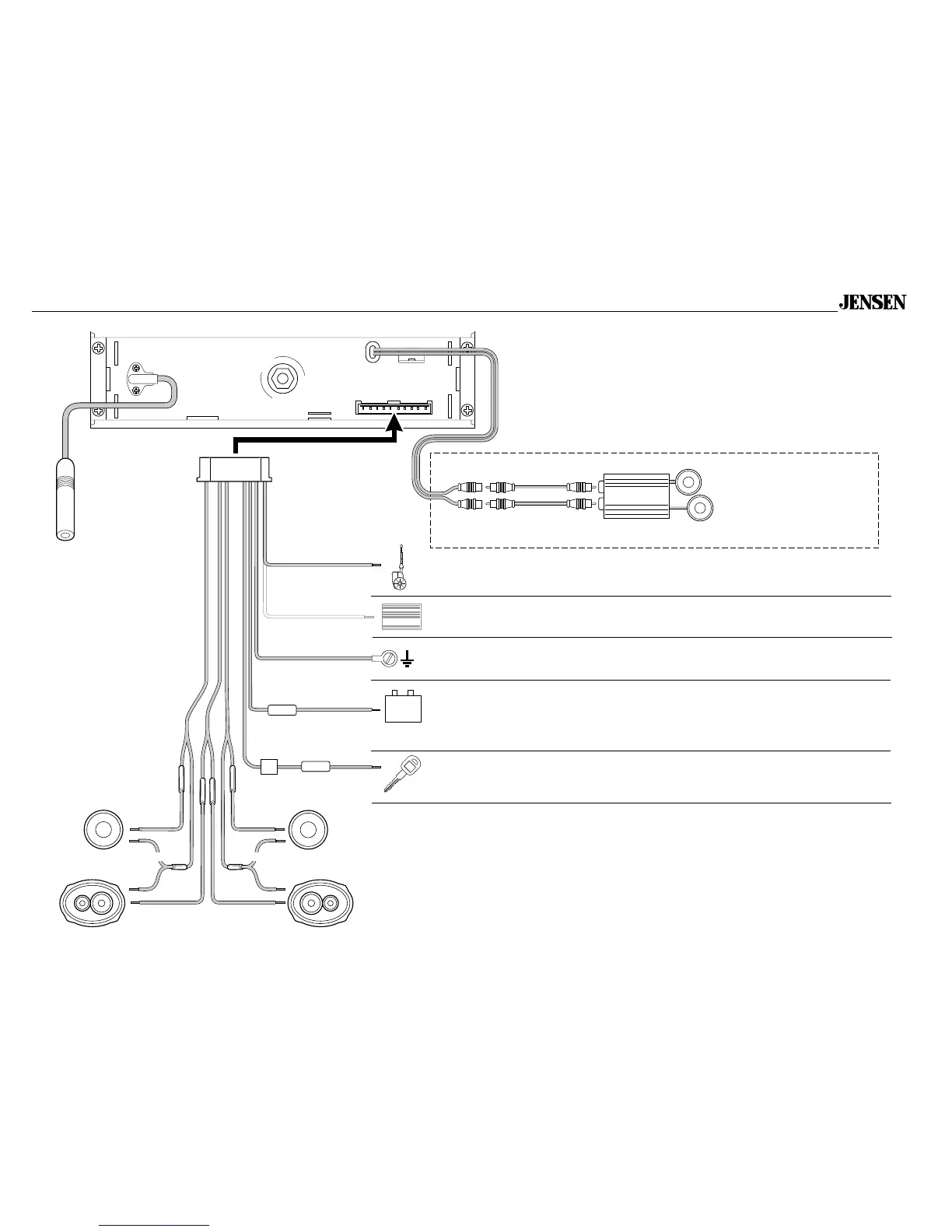

Wiring Diagram / Diagrama de cableado / Diagramme de câblage
Black
Yellow
Red
Dark Blue
+ –
Negro/Noir
Rojo/Rouge
Amarillo/Jaune
Azul Oscuro / Bleu foncé
Power Antenna
Connect to power antenna or
amplifier. If not used, tape bare
end of wire.
Turn on for Amps
Ground
Connect to ground terminal or
clean, unpainted part of chassis.
Memory/Battery
Connect to battery or 12 volt power
source that is always alive. The
radio will not work if this wire is not
connected.
The radio will not store time or
station presets if this wire is not
connected.
Accessory/Ignition
Connect to existing radio wire or
radio fuse.
The radio will not work if this wire
is not connected.
Fuses
When replacing a fuse, make sure
new fuse is correct type and
amperage. Using an incorrect fuse
could damage radio. The CR225X
uses two fuses with in-line holders
as part of rear wiring harness:
• 3 amp fast blow AGC
(red wire).
• 1 amp fast blow AGC
(yellow wire).
Alimentación Antena
Conectar a la antena o al amplificador.
Si no se utilizara el cable, se debe
recubrir la punta del cable.
Encendido para amperios
Conexión a Tierra
Conectar a la terminal de tierra o a
una superficie limpia de metal, sin
pintura, del chassis.
Memoria/Batería
Conectar a la batería o a la fuente
de energía de 12 voltios que está
siempre viva. La radio no funcionará
si este cable no está conectado.
La radio no guardará en memoria la
hora o la estación si este cable no
está conectado.
Accesorio/Ignición
Conectar al cable de la radio o al
fusible de la radio.
La radio no funcionará si este
cable no está conectado.
Fusibles
Cuando reemplace un fusible,
asegúrese que el fusible nuevo
sea del tipo correcto y tenga el
amperaje adecuado. Si se utiliza
un fusible incorrecto se puede
dañar la radio. El equipo CR225X
utiliza dos fusibles con soportes de
fusibles en-línea como parte del
colector de los cables de atrás:
• Fusible AGC de 3 amperios
(cable rojo).
• Fusible AGC de 1 amperios
(cable amarillo).
Antenne motorisée
Branchez à l’antenne motorisée ou à
l’amplificateur. S’il n’est pas utilisé,
recouvrez l’extrémité dénudée du fil de
ruban adhésif.
Allumage des amplificateurs
Mise à la tere
Connectez à la borne de mise à la terre
ou à un point métallique propre, non peint,
du châssis.
Mémoire/Batterie
Connectez à la batterie ou à une source
d’alimentation 12 volts tougours sous
tension. La radio ne fonctionnera pas si
ce fil n’est pas branché.
La radio ne mémorisera pas l'heure ni
les stations programmées si ce fil
n'est pas connecté.
Accessoires/Allumage
Connectez au fil de la radio existante ou
au fusible du radio.
La radio ne fonctionnera pas se ce
fil n'est pas branché.
Fusibles
Lors du remplacement d’un fusible,
assurez-vous que le fusible de
remplacement est du type et de la
puissance appropriés. L’utilisation d’un
fusible non approprié pourrait
endommager la radio. Le CR225X utilise
deux fusibles avec porte-fusibles sur
câble pour le câblage des haut-parleurs
arrière.
• Fusible de 3 ampères à fusion
rapide de type AGC (fil rouge).
• Fusible de 1 ampères à fusion
rapide de type AGC (fil jaune).
Antenna Connector
Conector para la antena
Connecteur d’antenne
LF/AVG
