11
4. Maschinenspezifikation
4.1 Technische Daten
Schleiftrommel (DxL) 127x255mm
Drehzahl 1400 U/min
Schleifgeschwindigkeit 9,3 m/sec
Vorschubgeschwindigkeit 0 – 3 m/min
Absauganschluss Durchm. 100mm
Absaugvolumenstrom
bei 20 m/sec 560m3/h
Maschinengewicht 44 kg
Netzanschluss 230V ~1/N/PE 50Hz
Abgabeleistung 0,75 kW (1PS) S1
Betriebsstrom 5A
Anschlussleitung (H07RN-F)3x1,5mm²
Bauseitige Absicherung 16A
4.2 Werkstückabmessungen
Dicke 0,8 – 75 mm
Max Werkstückbreite 255 (510) mm
Min. Werkstücklänge 60 mm
4.3 Schallemission
Schalldruckpegel( nach EN 11202):
Leerlauf 69,4 dB (A)
Bearbeitung 83,3 dB (A)
Die angegebenen Werte sind
Emissionspegel und sind nicht
notwendigerweise Pegel für sicheres
Arbeiten.
Sie sollen dem Anwender eine
Abschätzung der Gefährdung und des
Risikos ermöglichen.
4.4 Lieferumfang
1 Schleifband mit 80 Körnung
Vorschubband 100 Körnung
Karton mit 3 Schleifbändern
Reinigungsstift
Bedienwerkzeug
Montagezubehör
Gebrauchsanleitung
Ersatzteilliste

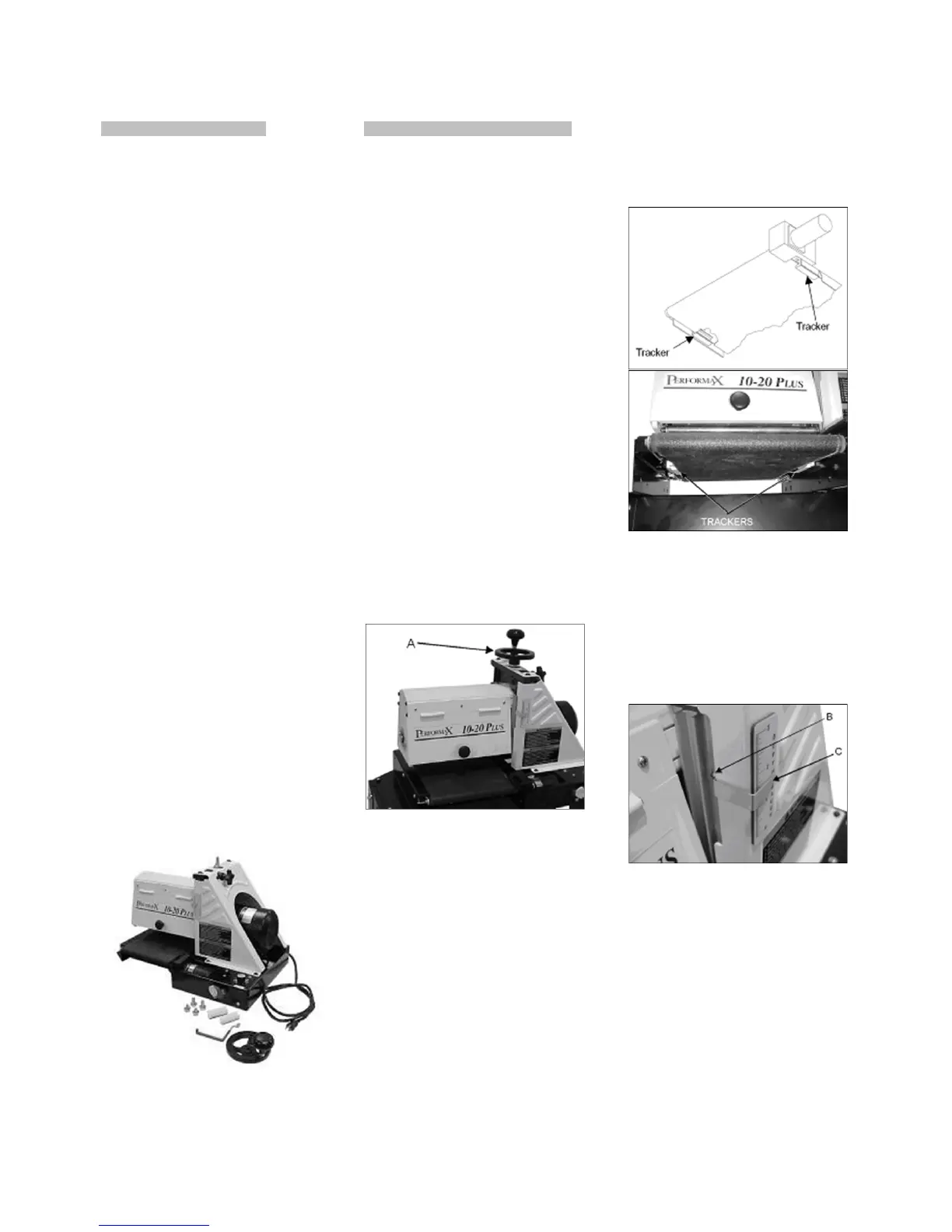

Fig 1
5. Transport und Inbetriebnahme
5.1.Transport und Aufstellung
Die Aufstellung der Maschine sollte in
geschlossenen Räumen erfolgen,
tischlerübliche Bedingungen in der
Werkstatt sind dabei ausreichend.
Die Aufstellfläche muss ausreichend
eben und belastungsfähig sein.
Die Maschine kann sowohl auf einen
Tisch als auch auf den
Originalunterschrank (Zubehör)
festgeschraubt werden.
5.2 Montage
Wenn Sie beim Auspacken einen
Transportschaden feststellen,
benachrichtigen Sie umgehend Ihren
Händler, nehmen Sie das Gerät nicht
in Betrieb.
Entsorgen Sie die Verpackung bitte
umweltgerecht.
Entfernen Sie das Rostschutzfett mit
einem milden Lösungsmittel.
Aus verpackungstechnischen Gründen
ist die Maschine nicht komplett
montiert.
Befestigen Sie die Handkurbel (A, Fig
2) auf der Höhenzustellspindel.
Fig 2
Montieren Sie die Vorschubband-
Seitenführungselemente (Tracker, Fig
3) auf der Vorschubunterseite. Sie
erleichtern die Vorschubband-
Einstellung wesentlich.
Fig 3
Befestigen Sie das Schleifpapier
(siehe Kapitel 7.1).
Senken Sie die Schleifeinheit ab bis
die Trommel das Vorschubband
berührt.
Lösen Sie die Schraube (B, Fig 4) und
bringen Sie den Zeiger (C) auf 0-
Stellung.
Fig 4
Montage des
Maschinenuntersatzes
(Zubehör-Artikel Nr.: 608004)
