17
Risque de santé par poussières de
bois, copeaux et bruit.
Porter équipement de sécurité
personnel tel que lunettes, cache-
visage pour travailler à la machine.
Utiliser un collecteur de poussières!
Danger par câble électrique
endommagé, usé ou mal branché.
4. Spécifications 54A/60A
4.1 Indications techniques
54A:
Largeur de rabotage max 150 mm
Dim. de table dégau. 1700 x 200mm
Hauteur de table 920mm
Guide dégauchisseuse 950 x 120mm
Zone d‘inclinaison +45°/90°/-45°
Epaisseur de rabot max. 8mm
Nombre de lames 3
Diamètre de l‘arbre 63mm
Vitesse de l‘arbre n
o
6000 T/min
Nombre de coupe par minute 18000
Longueur de lame 154mm
Largeur de lame 16mm
Epaisseur de lame 2,5mm
Poids net 142 kg
Voltage 230V ~1/N/PE 50Hz
Puissance 0,75 kW ( 1CV) S1
Courant électrique 6 A
Raccordement (H07RN-F)3x1,5mm²
Fusible du secteur électr. 16A
60A:
Largeur de rabotage max 200 mm
Dim. de table dégau. 1820 x 230mm
Hauteur de table 920mm
Guide dégauchisseuse 950 x 120mm
Zone d‘inclinaison +45°/90°/-45°
Epaisseur de rabot max. 8mm
Nombre de lames 3
Diamètre de l‘arbre 78mm
Vitesse de l‘arbre n
o
6000 T/min
Nombre de coupe par minute 18000
Longueur de lame 205mm
Largeur de lame 18mm
Epaisseur de lame 3mm
Poids net 160 kg
Voltage 230V ~1/N/PE 50Hz
Puissance 1,1 kW ( 1,5CV) S1
Courant électrique 8 A
Raccordement (H07RN-F)3x1,5mm²
Fusible du secteur électr. 16A
Voltage 400V ~3/PE 50Hz
Puissance 1,5 kW ( 2CV) S1
Courant électrique 4 A
Raccordement (H07RN-F)4x1,5mm²
Fusible du secteur électr. 16A
4.2 Emission de bruit
Indications selon EN 859
(incertitude de mesure 4 dB)
Pièce sapin:
I=100mm, L=1000mm, humidité 8,5%
Puissance sonore
(selon EN ISO 3746):
Marche à vide LwA 90,0 dB(A)
Usinage LwA 97,5 dB(A)
Niveau de pression sonore
(selon EN ISO 11202):
Marche à vide LpA 82,9 dB(A)
Usinage LpA 89,7 dB(A)
Les indications données sont des
niveaux de bruit et ne sont pas
forcément les niveaux pour un travail
sûr.
Bien qu’il existe un rapport entre les
niveaux d’émission et la nuisance
nous ne pouvons pas savoir si des
précautions supplémentaires sont
nécessaire.
Le risque de nuisance à votre zone de
travail dépend de différents points
comme la durée du travail, la place et
l’entourage, le bruit et le nombre des
autres machines. De plus le niveau
toléré peut varier dans les différents
pays.
Cette information est tout de même
importante, ainsi l’utilisateur peut
estimer les dangers et les risques
possibles.
4.3 Emission de poussière
L’émission de poussière de la
dégauchisseuse a été évaluée.
A une vitesse d’air de 20 m/s à la buse
d’aspiration d’un diamètre 100mm:
Pression diminuée 600 Pa
Volume 565 m³/h
Ainsi une paramètre de concentration
de 2 mg/m³ est assuré.
4.4 Contenu de la livraison
Dégauchisseuse
Guide de dégauchisseuse
Protection courroie
Courroie
Protecteur lame
Buse d‘aspiration 100mm
Châssis
Instruction pour le réglage des lames
Accessoires pour le montage
Mode d‘emploi
Liste pièces de rechange
5. Transport et mise en
exploitation
5.1.Transport
Pour le transport utiliser un chariot
élévateur.
Transporter la machine de manière
qu’elle ne puisse pas tomber.
Effectuer le montage de la machine
dans un local fermé ou un atelier
respectant les conditions de
menuiserie.
Placer la machine sur une surface
stable et plane. La machine peut aussi
être fixée à la surface.
Pour des raisons techniques de
l’emballage la machine n’est pas
complètement montée à la livraison.
5.2 Montage
Déballer la machine. Avertir JET
immédiatement si vous constatez des
pièces endommagées par le transport
et ne monter pas la machine.
Enlever la protection antirouille avec
un dissolvant.
Monter la dégauchisseuse sur le
châssis et fixer avec 3 boulons filetés

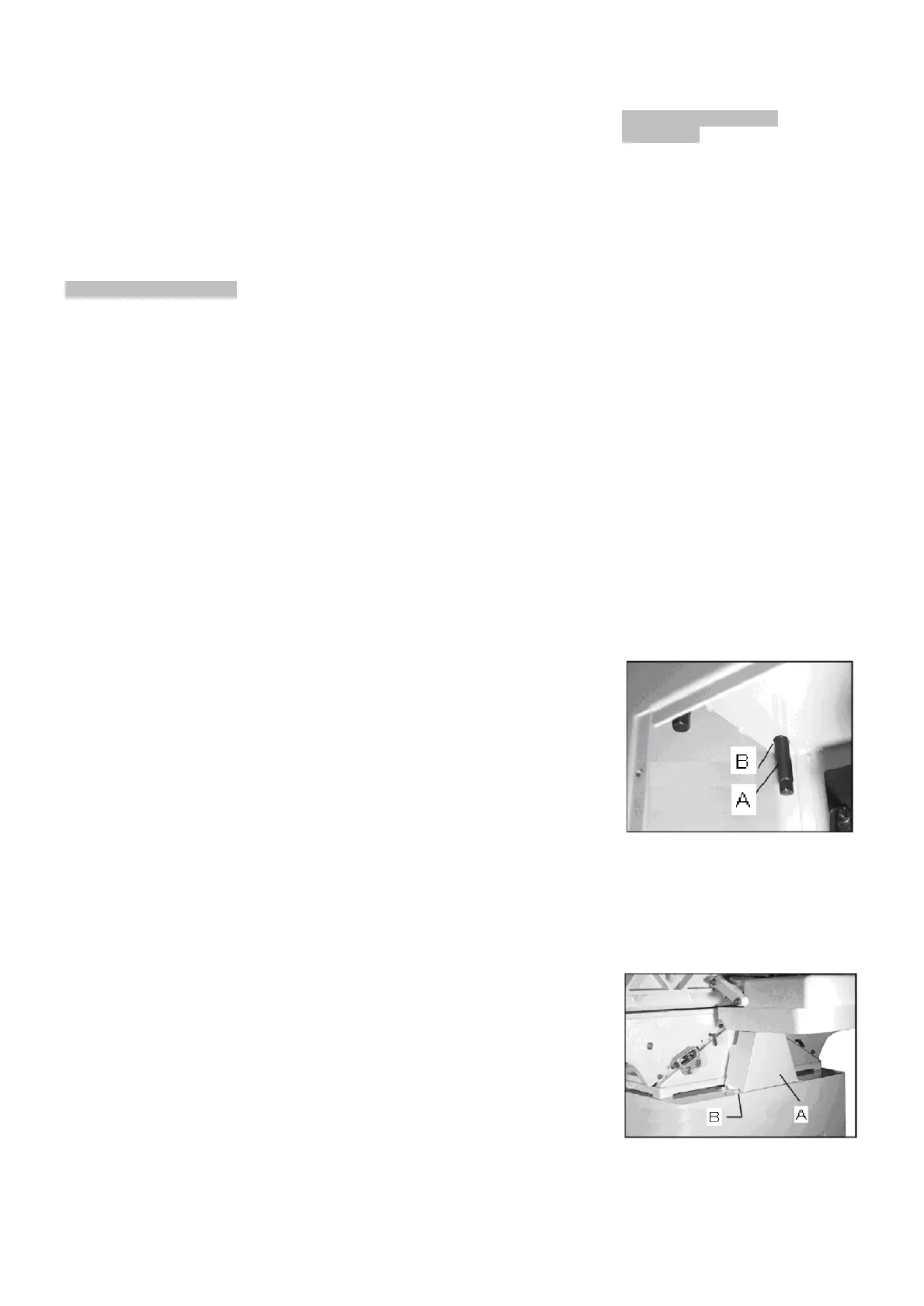

(A, Fig 1) et 3 rondelles (B, Fig 1).
Fig 1
Poser la courroie.
Tendre la courroie en déplacent le
montage du moteur.
Fixer le recouvrement de la courroie
(A, Fig 2).
Fig 2
