JETI model DUPLEX REX3 User Manual

COMPLEX RADIO CONTROL SYSTEM
- die Art der Verbindung bei den Empfängern RSAT900 und
RSAT900NG ist gleich
Die REX Empfänger können mit einem Spannungsbereich von 3.5 -
8.4V betrieben werden. So können Sie die Versorgungsspannung
an die verwendeten Servos optimal anpassen (Standard oder HV).
ź Wenn der Empfänger Steckplätze bietet, welche mit BATT
gekennzeichnet sind, verwenden Sie diese vorrangig für die
Stromversorgung.

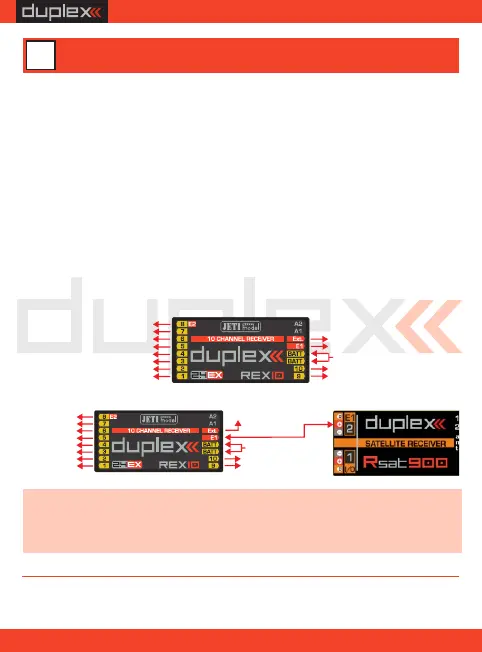

Anschlussbeispiele:
Hinweis:
źWenn der Empfänger einen MPX-Anschluss mit Kabeln anbietet,
verwenden Sie diesen vorrangig für Stromversorgung
3.1 Stromversorgung und Anschlussbeispiele
3 Installation
Akku 3,5-8,4V
Sensor, EX Bus usw.
Bindung, Sensor
Servo
Servo
Servo
Servo
Servo
Servo
Servo
Servo
Servo
Servo/Sensor
EX Bus
Akku 3,5-8,4V
Sensor
Servo
Servo
Servo
Servo
Servo
Servo
Servo
Servo
Servo
Servo/Sensor
EX Bus Eingang
DE
43
