JETI model DUPLEX REX3 - Instalace; Napájecí Napětí a Příklady Zapojení

COMPLEX RADIO CONTROL SYSTEM
3.1 Napájecí napětí
Přijímače řady REX mají povolený rozsah napájecího napětí 3,5-
8,4V. Napětí tedy můžete optimalizovat podle povoleného
napájecího napětí použitých serv.
- pokud je přijímač vybaven silovými napájecími kabely s
konektorem MPX, použijte jej k napájení přednostně

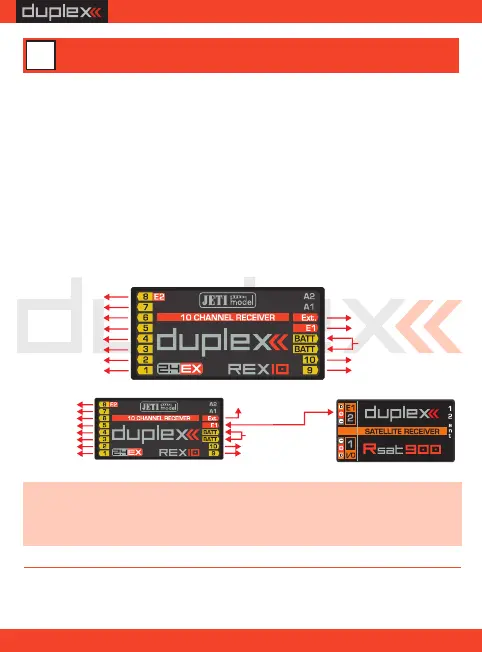

Příklady zapojení:
- pokud má přijímač vstupy označené jako BATT, použijte je k
napájení přednostně
3 Instalace
ACU 3,5-8,4V
senzor
párování, senzor
servo
servo
servo
servo
servo
servo
servo
servo
servo
servo/senzor
EX Bus
ACU 3,5-8,4V
senzor
servo
servo
servo
servo
servo
servo
servo
servo
servo
servo/senzor
EX Bus vstup
- zapojení satelitního přijímače RSAT900 a RSAT900NG je shodné
Poznámka:
7
