JF 1300 S2 - Acoplamiento - Versión con Eje Cardán

4.2 - Acoplamiento - versión con eje cardán
La máquina debe estar apagada en el momento del acoplamiento de la
plataforma JF 1300 S2 con la cosechadora.
1
1
2

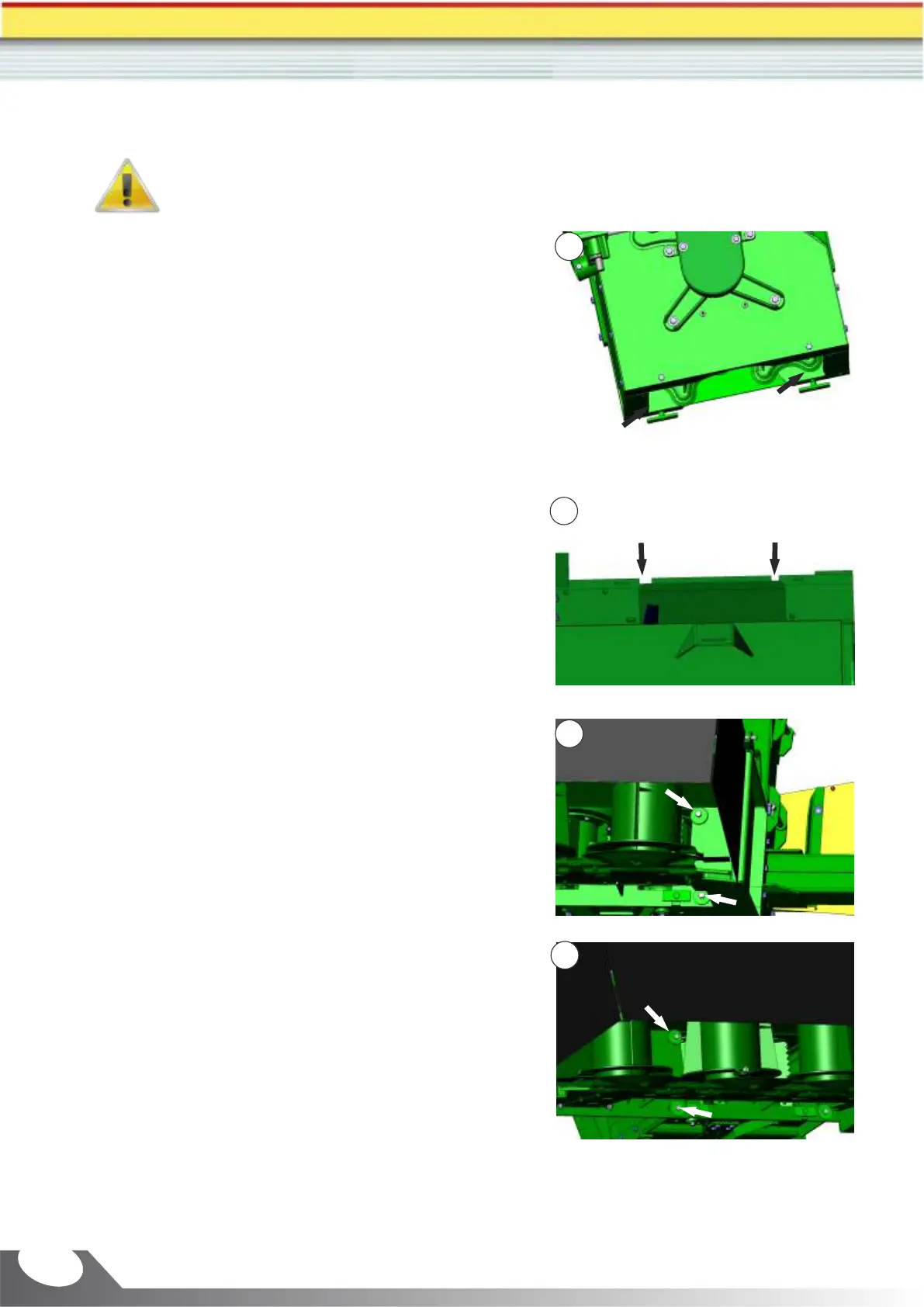

a) Retire los alineadores de su cosechadora e coloque
las clavijas 1 y 2 en la plataforma recogedora,
conforme la figura 1.
b) Encaje los puntos 3 y 4 de la JF 1300 S2 en los
puntos 1 y 2 de la cosechadora (figura 2).
c) Apriete los tornillos en el lado derecho de la
plataforma, indicados con 1 y 2, conforme la figura 3.
d) Apriete los tornillos en el lado izquierdo de la
plataforma, indicados con 3 y 4, conforme la figura 4.
3
4
2
1
3
4
1
2
3
4
