45
Siga las intrucciones:
a) Desacople el eje (1).
b) Quite la protección del eje, según las instrucciones
de la página anterior.
c) Acople la máquina al tractor.
4
1
Tractor
3 cm
3 cm
Cosechadora
2
3

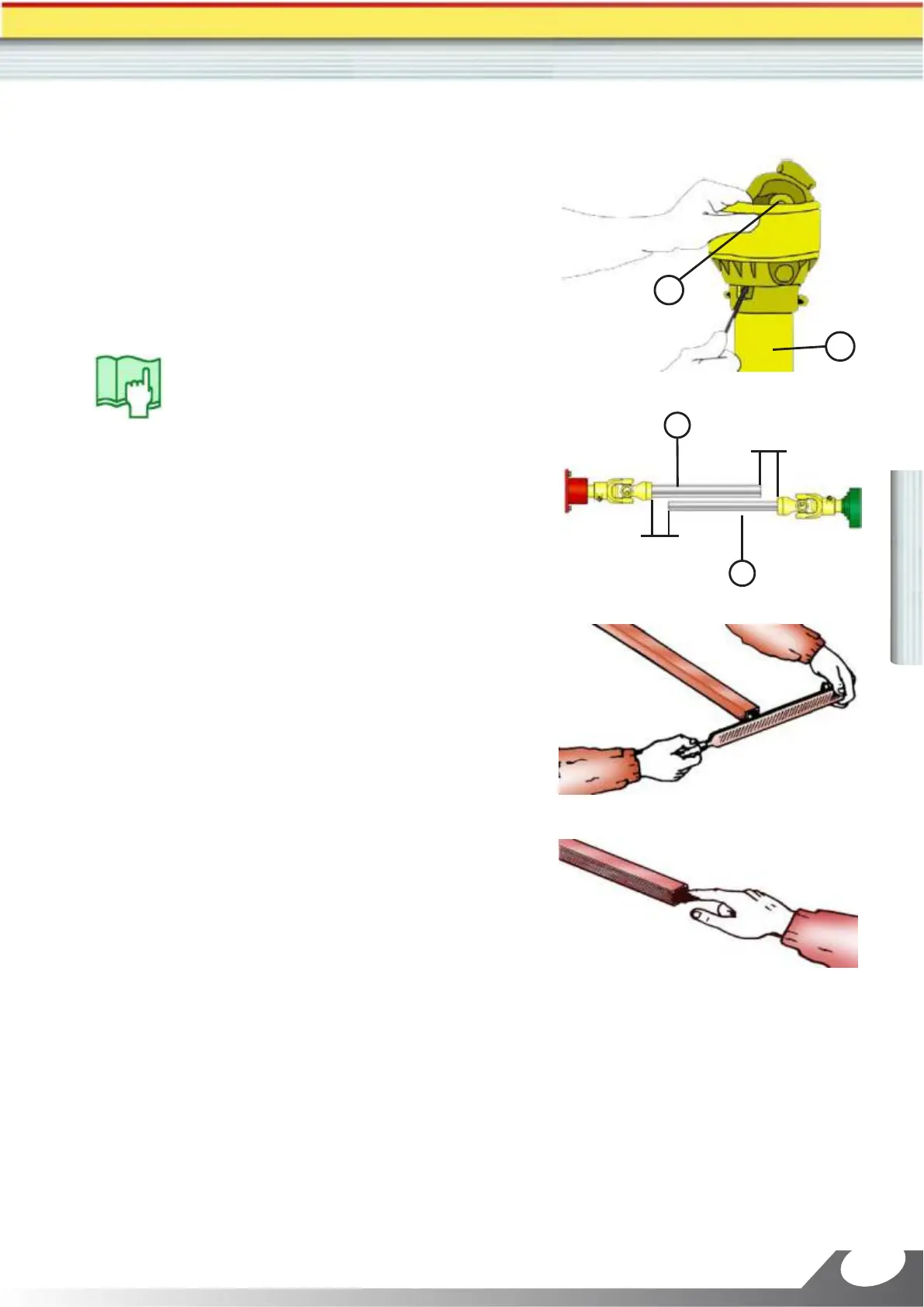

Ajuste del largo del eje propulsor
Nota:
Para los próximos procedimientos, el tractor
debe estar apagado y sin la llave en la
ignición.
d) Desensamble el eje, acople el tubo (2) en la TDF del
tractor y la barra (3) en la máquina.
e) Junte las partes del eje lado a lado (según la figura al
lado) y compruebe si existe un juego mínimo de 3 cm en
cada extremo.
Si el juego es inferior al mencionado o inexistente,
marque y corte el tubo (2) y la barra (3) del eje, así como
el tubo de protección (4), todos con la misma medida.
f) Con una lima, empareje las puntas y quite los
rebordes. Use guantes y anteojos para proteger manos
y ojos.
g) Pase en el interior del tubo y sobre la barra del eje.
h) Ensamble todas las piezas del eje según
instrucciones de la página anterior y vuelva a acoplarlo.
MANUAL TECNICO DE OPERACIÓN - COSECHADORA JF C40 C60 y C120 SÉRIE 2
Español
