46
Nota:

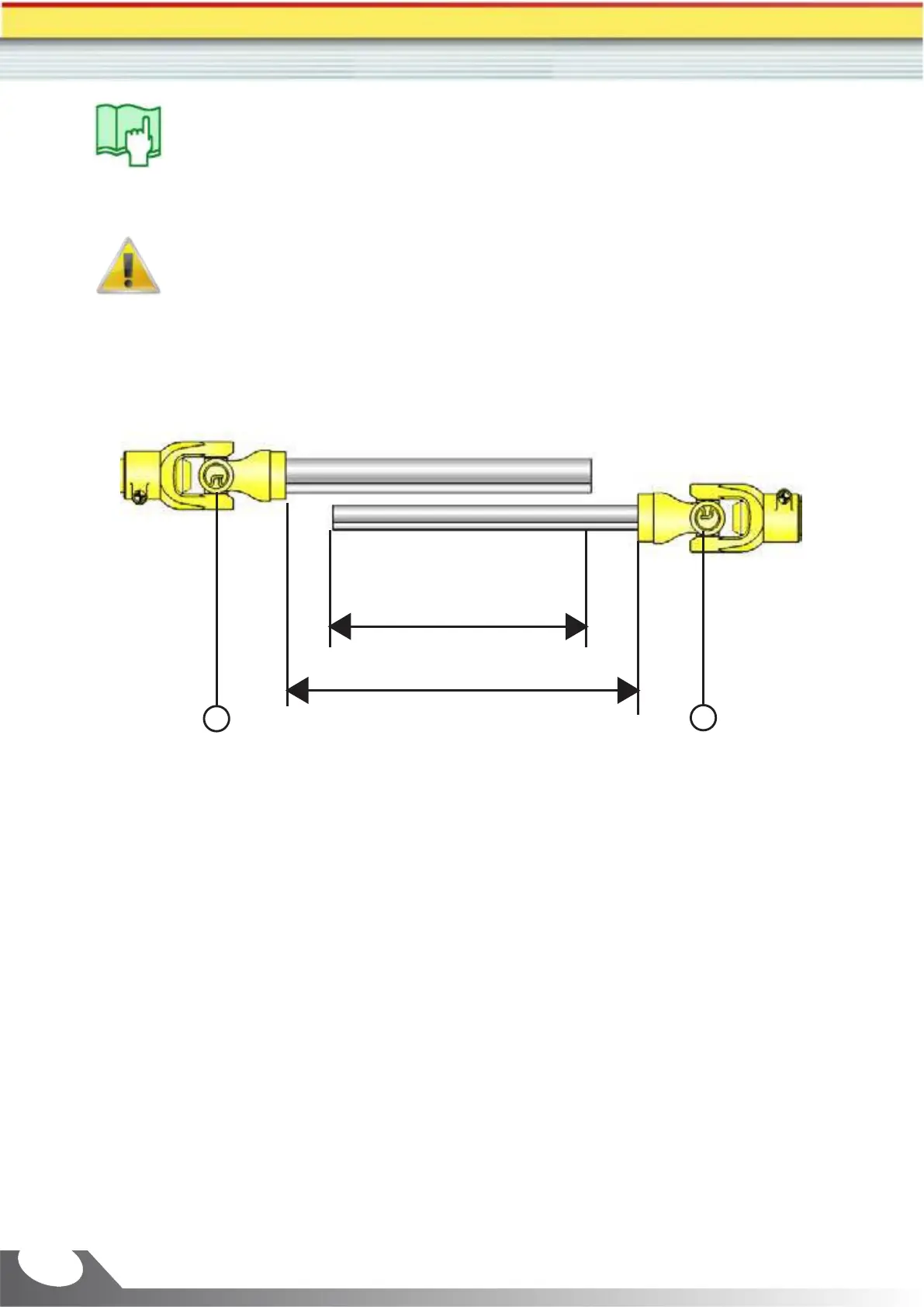

Observe la posición correcta de montaje de los elementos del eje.
Los ojales (5) de las crucetas del tubo y de la barra deben apuntar para la misma
dirección, según la figura abajo.
Atención:
1- Si no se respetan las medidas mínimas del eje (ver figura), el mismo puede
romperse y arrojar destrozos hacia todas las direcciones.
2- Si los ojales del eje no coinciden, habrá mucha vibración y posterior rotura
del mismo, lo que puede resultar en accidentes graves de las personas
involucradas.
5
5
Mayor que
L/3
L
