1. Gear Shift Lever
2. Neutral Lock Gate
3. Adjustment Bolt
1. SteuerknOppet
2. Verschlussperre in Leerlaufstetlung
3. Einstetlbolzen
1. Levier de changement de vitesse
2. Encoche de position neutre (point mort)
3. Vis de regtage

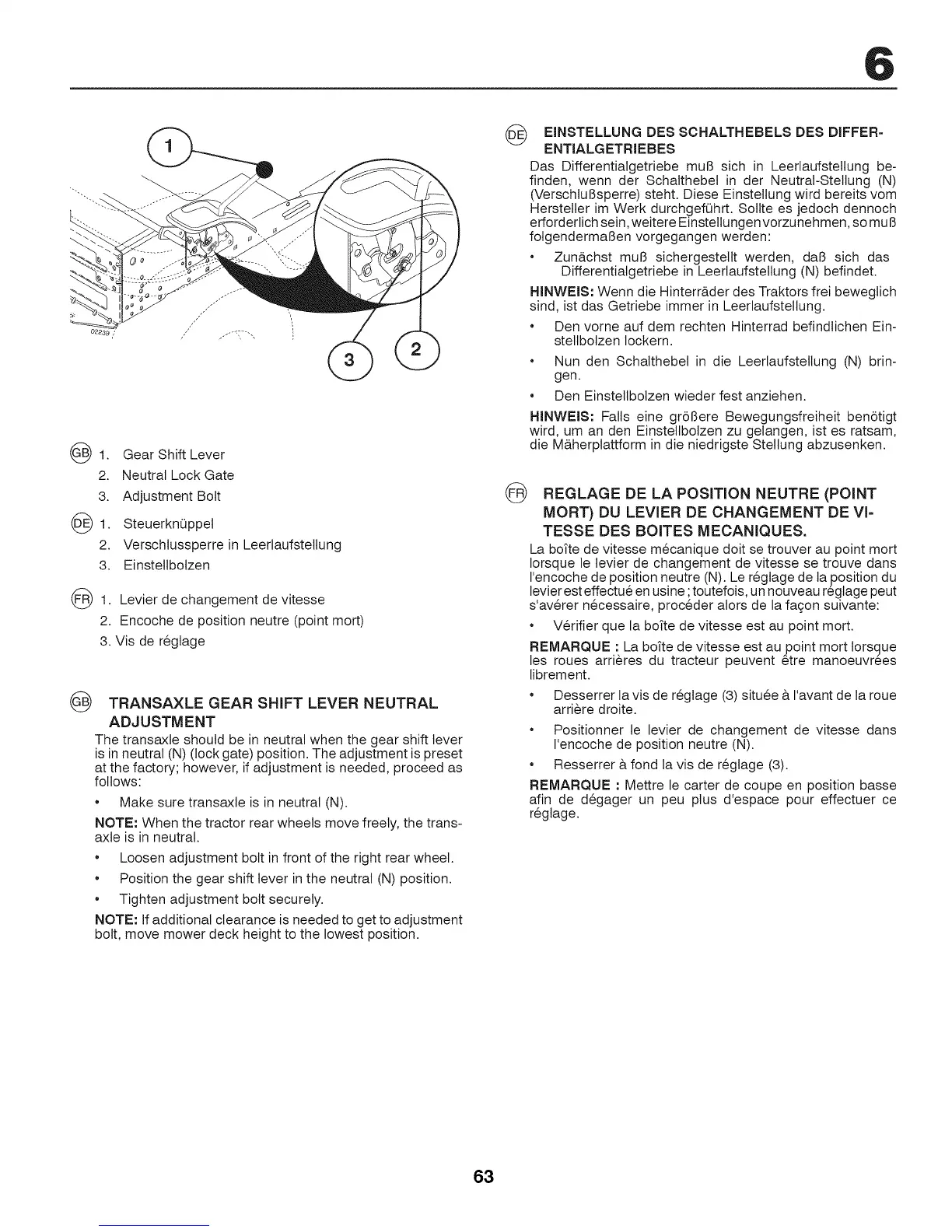

TRANSAXLE GEAR SHIFT LEVER NEUTRAL
ADJUSTMENT
The transaxle should be in neutral when the gear shift lever
is in neutral (N) (lock gate) position. The adjustment is preset
at the factory; however, if adjustment is needed, proceed as
follows:
• Make sure transaxle is in neutral (N).
NOTE: When the tractor rear wheels move freely, the trans-
axle is in neutral.
Loosen adjustment bolt in front of the right rear wheel.
Position the gear shift lever in the neutral (N) position.
Tighten adjustment bolt securely.
NOTE: If additional clearance is needed to get to adjustment
bolt, move mower deck height to the lowest position.
EINSTELLUNG DES SCHALTHEBELS DES DJFFER-
ENTIALGETRIEBES
Das Differentialgetriebe muB sich in Leerlaufstellung be-
finden, wenn der Schalthebel in der Neutral-Stellung (N)
(VerschtuBsperre) steht. Diese Einstetlung wird bereits vom
Hersteller im Werk durchgefQhrt. Sollte es jedoch dennoch
erfordertich sein, weitere Einstellungen vorzunehmen, so mu B
folgendermaBen vorgegangen werden:
Zun_chst muB sichergestellt werden, dab sich das
Differentialgetriebe in Leertaufstetlung (N) befindet.
NINWEIS: Wenn die Hinterr_der des Traktors frei bewegtich
sind, ist das Getriebe immer in Leerlaufstellung.
Den vorne auf dem rechten Hinterrad befindlichen Ein-
stetlbotzen Iockern.
• Nun den Schalthebet in die Leerlaufstetlung (N) brin-
gen.
Den Einstetlbotzen wieder fest anziehen.
HINWEJS: Falls eine gr6Bere Bewegungsfreiheit ben6tigt
wird, um an den Einstettbolzen zu gelangen, ist es ratsam,
die M_herptattform in die niedrigste Stellung abzusenken.
(_ REGLAGE DE LA POSITION NEUTRE (POINT
MORT) DU LEVlER DE CHANGEMENT DE Vb
TESSE DES BOITES MECANIQUES.
La bo_te de vitesse mecanique dolt se trouver au point mort
Iorsque le tevier de changement de vitesse se trouve dans
I'encoche de position neutre (N). Le reglage de ta position du
levier est effectue en usine ;toutefois, un nouveau regtage peut
s'av@er necessaire, proceder alors de la fagon suivante:
V@ifier que la bofte de vitesse est au point mort.
REMARQUE : La bofte de vitesse est au point mort lorsque
les roues arri@es du tracteur peuvent @re manoeuvrees
librement.
• Desserrer la vis de regtage (3) situee a I'avant de la roue
arri@e droite.
Positionner le levier de changement de vitesse dans
I'encoche de position neutre (N).
Resserrer a fond la vis de reglage (3).
REMARQUE : Mettre le carter de coupe en position basse
afin de degager un peu plus d'espace pour effectuer ce
regtage.
