TECHNICAL INFORMATION
VOLTAGE DKC500DC
MOTOR VOLTAGE 110V/220V 50/60HZ
MOTOR SPEED 24VDC
ENGINE SPEED 1400RPM
OUTPUT ENGINE 150 W
REMOTE CONTROL OPERATING DISTANCE 30M
REMOTE CONTROL MODE SINGLE BUTTON
OUTPUT SHAFT HEIGHT 48.5MM
MAX GATE WEIGHT 500KG
OUTPUT TORQUE 10 N.M
LIMIT SWITCH MAGNETIC LIMIT SWITCH
NOISE DEVELOPMENT <56 DB
DUTY CYCLE MAX 10 MIN
REMOTE CONTROL SETTINGS 25
ENVIRONMENTAL TEMPERATURE -20C - +50C
GATE SPEED 13M/MIN
INSTALLATION
THE GATE OPERATOR IS SUITED TO GATES WITH A WEIGHT OF UP TO 600KG AND A WIDTH OF UP TO 12M.
THIS GATE OPERATOR WORKS WITH A RAIL WHICH IS DRIVEN BY A GEAR. THE GATE OPERATOR MUST BE

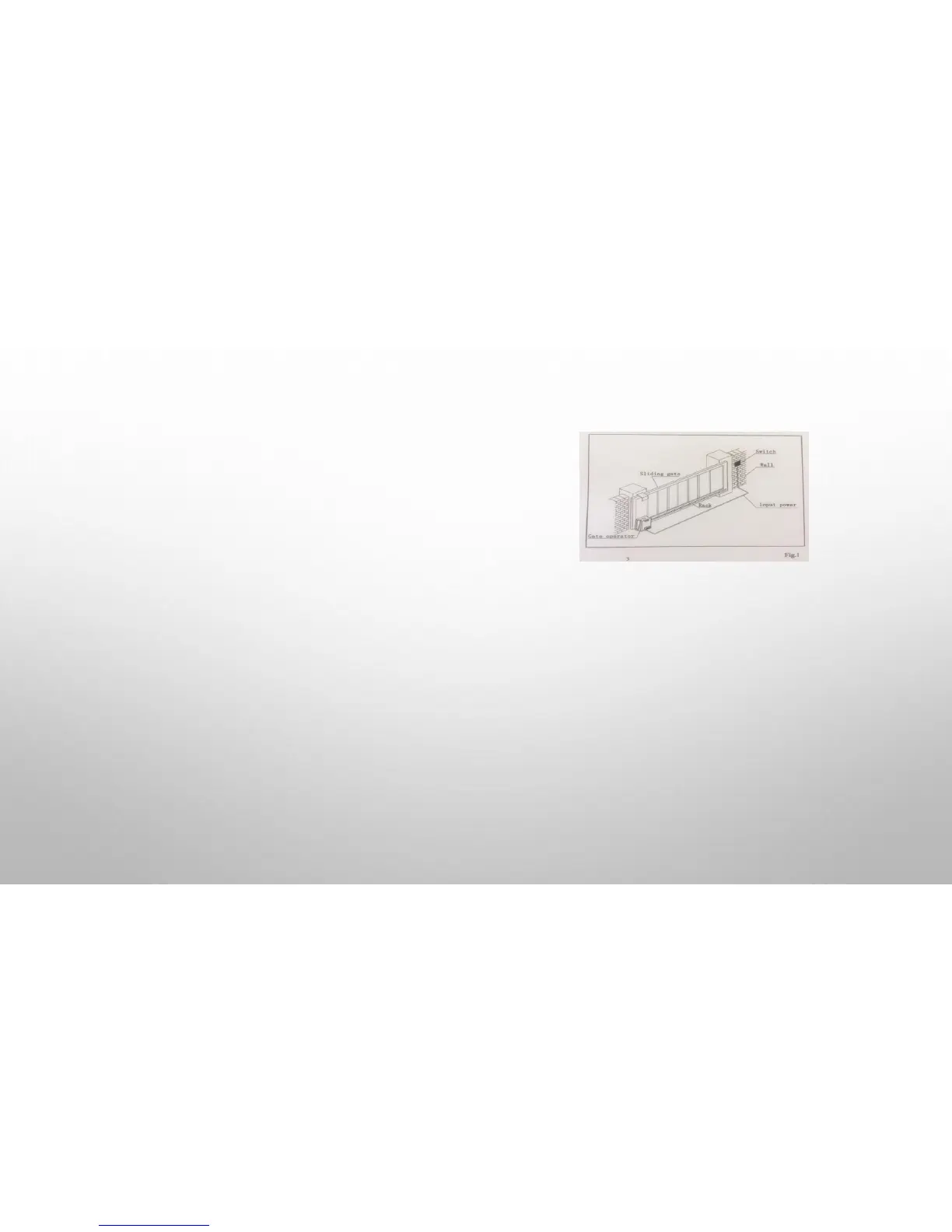

INSTALLED ON THE INSIDE OF THE GATE (CONSTRUCTION FIG 1)
PREPARATION OF THE GATE
MAKE SURE THE GATE IS PROPERLY INSTALLED AND SLIDES SMOOTHLY BEFORE INSTALLING THE GATE OPERATOR. THE GATE
MUST BE LEVEL AND MORE FREELY.
ELECTRIC CABLE IN ORDER TO PROTECT THE CABLE, USE PVC CONDUIT FOR LOW VOLTAGE POWER CABLES AND CONTROL
WIRES. CONDUIT MUST BE PRESET INTO THE CONCRETE WHEN IT IS POURED. WIRES INSIDE THE CABLES SHOULD BE LOCATED
AND PROTECTED IN SUCH A WAY THAT NO DAMAGE CAN RESULT FROM CONTACT WITH ANY ROUGH OR SHARP PARTS.
WARNING
BEFORE INSTALLING THE DRIVE, CHECK THAT THE DRIVEN PART IS IN GOOD MECHANICAL CONDITION, CORRECTLY
BALANCED AND OPENS AND CLOSES PROPERLY.
THE CONTROL DEVICE CANNOT BE INSTALLED ABOVE 2.5M ON THE FLOOR, CONTROL DEVICE AND DRIVE DEVICE
SHOULD BE INSTALLED TOGETHER ON THE FLOOR.
THE PRODUCT CANNOT CONTROL WICKET DOOR OR 1 SET DRIVE DEVICE CANNOT CONTROL 2 DOORS.
WHEN INSTALLING THE PRODUCT, MAXIMUM DISTANCE FROM THE WALL IS NO MORE THAN 200M,M. THE MAX
DISTANCE FROM THE GROUND CANNOT EXCEED 50MM.
PLEASE CHECK INSTRUCTION 4.1-4.4 WHEN INSTALL THE DRIVE DEVICE.
THE ACTUATING MEMBER OF A BIASED-OFF SWITCH IS TO BE LOCATED WITHIN DIRECT SIGHT OF THE DRIVE PART, BUT
AWAY FROM MOVING PARTS. UNLESS IT IS KEY OPERATED, IT IS TO BE INSTALLED AT A MIN HEIGHT OF 1.5M AND NOT
ACCESSIBLE TO THE PUBLIC.
AFTER INSTALLATION, ENSURE THAT THE MECHANISM IS PROPERLY ADJUSTED AND THAT THE PROTECTION SYSTEM AND
ANY MANUAL RELEASE FUNCTION CORRECTLY.
