2
Préparation
16

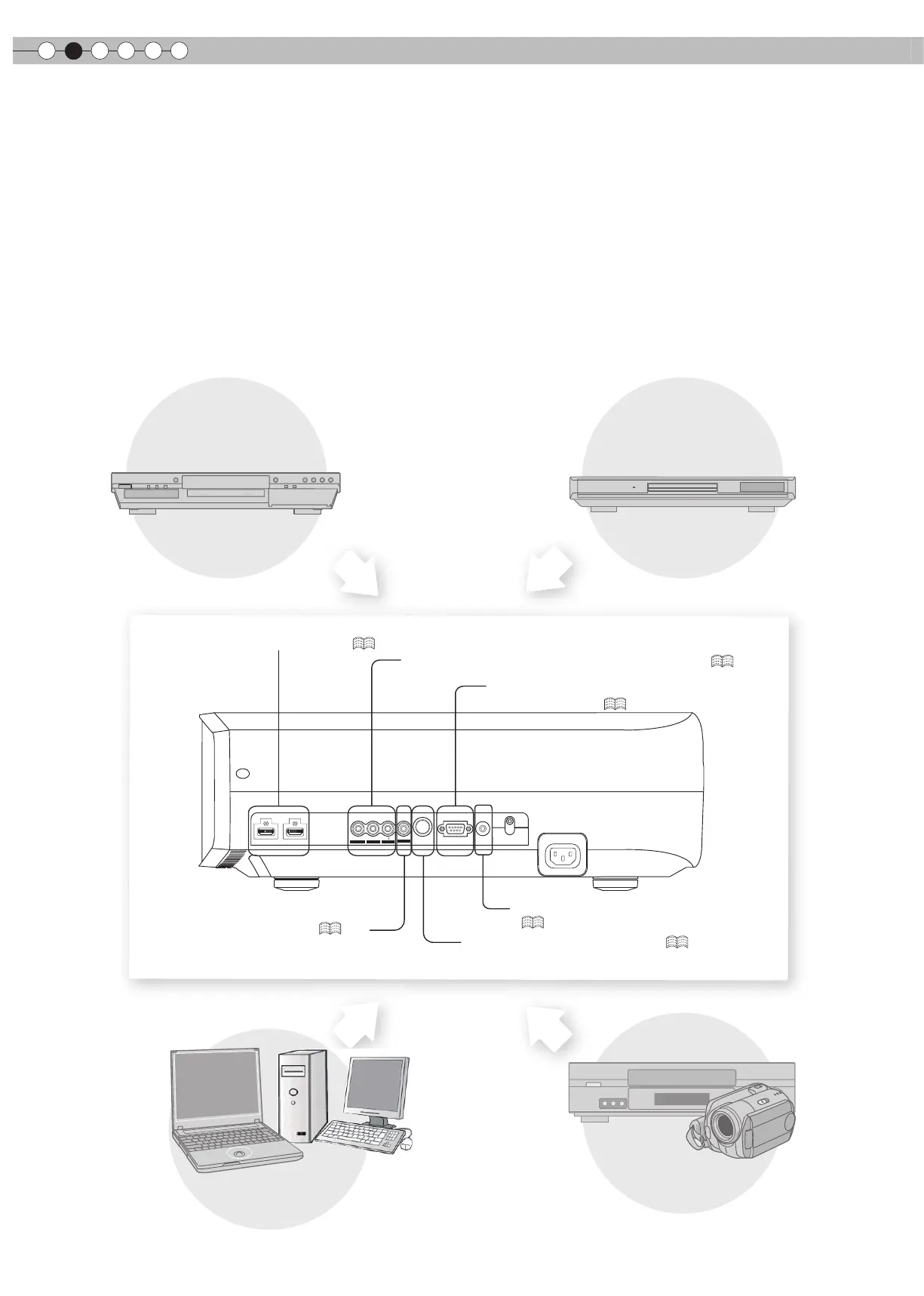

Sélectionner les périphériques à
raccorder
● Ne pas allumer avant d’avoir ni le raccordement.
● Les procédures de raccordement peuvent varier selon le type de périphérique utilisé. Pour les détails, se reporter au manuel
d’instructions du périphérique à raccorder.
● Ce périphérique est utilisé pour la projection d’image. Connecter un périphérique de sortie audio tel qu’un amplicateur pour
la sortie audio du périphérique connecté.
● Il est possible que les images ne s’afchent pas, suivant les câbles et les périphériques à brancher.
Pour le câble HDMI (vendu séparément), utilisez seulement un câble approuvé HDMI.
● Suivant la dimension du couvercle du connecteur du câble à brancher, il peut être impossible de brancher cet appareil.
G B R
SYNC
S-VIDEO
VIDEO
RS-232C
TRIGGER
HDMI 1
HDMI 2
Y
C
B/PB
CR/PR
Connexion à une borne HDMI (
P18
)
Connexion à une borne RS-232C
(contrôle externe) (
P52
)
Connexion à des bornes de vidéo à composantes (
P17
)
Connexion à une borne vidéo (
P17
)
Connexion à une borne S-Vidéo (
P17
)
Enregistreur BD/DVD
Lecteur BD/DVD
PC
Magnétoscope et caméscope
Pour raccordement via une borne Trigger
(
P20
)
