CARTE D’ENTRÉE HD SDI (IF-C21HSDG/IF-C51HSDG)
Conforme à EMBEDDED AUDIO et AUTO INPUT (la carte d’entrée HD
AD SDI IF-C51HSDG est équipée d’une fonction AUDIO LEVEL
METER)
Prises d’entrée/sortie de signal HD SDI (HD SDI1)
Prises d’entrée (IN) et de sortie (OUT) pour le signal HD SDI (signal
numérique série à composantes HD).
Cette carte est également compatible avec les signaux EMBEDDED AUDIO
ayant une fréquence d'échantillonnage de 48 kHz et une plage de 1 à 8
canaux.
Le canal EMBEDDED AUDIO est commandé à partir de ce moniteur.
Se référer à “Touche de commutation de canal MBEDDED AUDIO” à la page 4.
Sélectionner l’entrée HD SD1: appuyer sur les touches INPUT SELECT A (SLOT1)/
C (SLOT2)/E (SLOT3).
Prise OUT: Le signal d’entrée resynchronisé est fourni par la HD
SDI 1 OUT.
REMARQUE:
• Les signaux ne peuvent pas être transmis par la prise OUT lorsque l'alimentation du
moniteur est coupée ou quand il est en mode de veille.
Prise de sortie audio
Prise de sortie pour les signaux EMBEDDED AUDIO décodés en signaux
analogiques.
Cette prise sort la même entrée et le même canal que l’audio contrôlé par les
haut-parleurs.
Connecteur
Brancher au connecteur dans la fente de votre moniteur multi-format.
REMARQUE:
• Ne pas toucher aux commutateurs DIP situés à côté du connecteur.
1
Formats de signaux compatibles:
720/60p, 720/50p, 1080/60i, 1035/60i,
1080/24psF, EMBEDDED AUDIO
● Se référer à “AUTO INPUT” à la page 19 pour la fonction AUTO INPUT.
● Se référer à “STATUS DISPLAY” à la page 22 pour la fonction EMBEDDED
AUDIO LEVEL METER. (IF-C51HSDG seulement)
1
2
IN
OUT

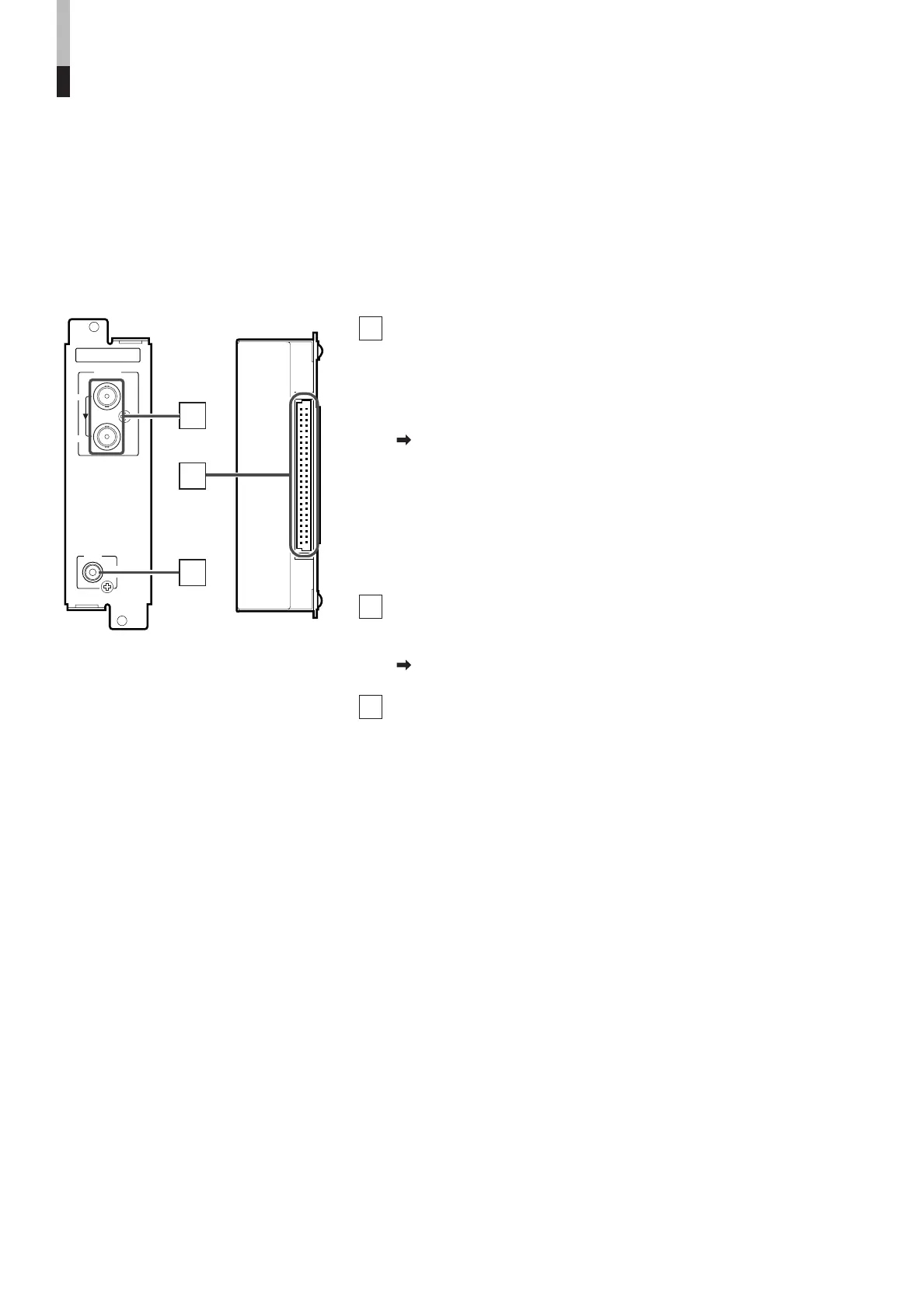

E.AUDIO
HD SDI 1
MONITOR
OUT
AUDIO
3
2
3
COMMANDES ET FONCTIONS
(CARTE D’ENTRÉE: EN OPTION)
(Suite)
