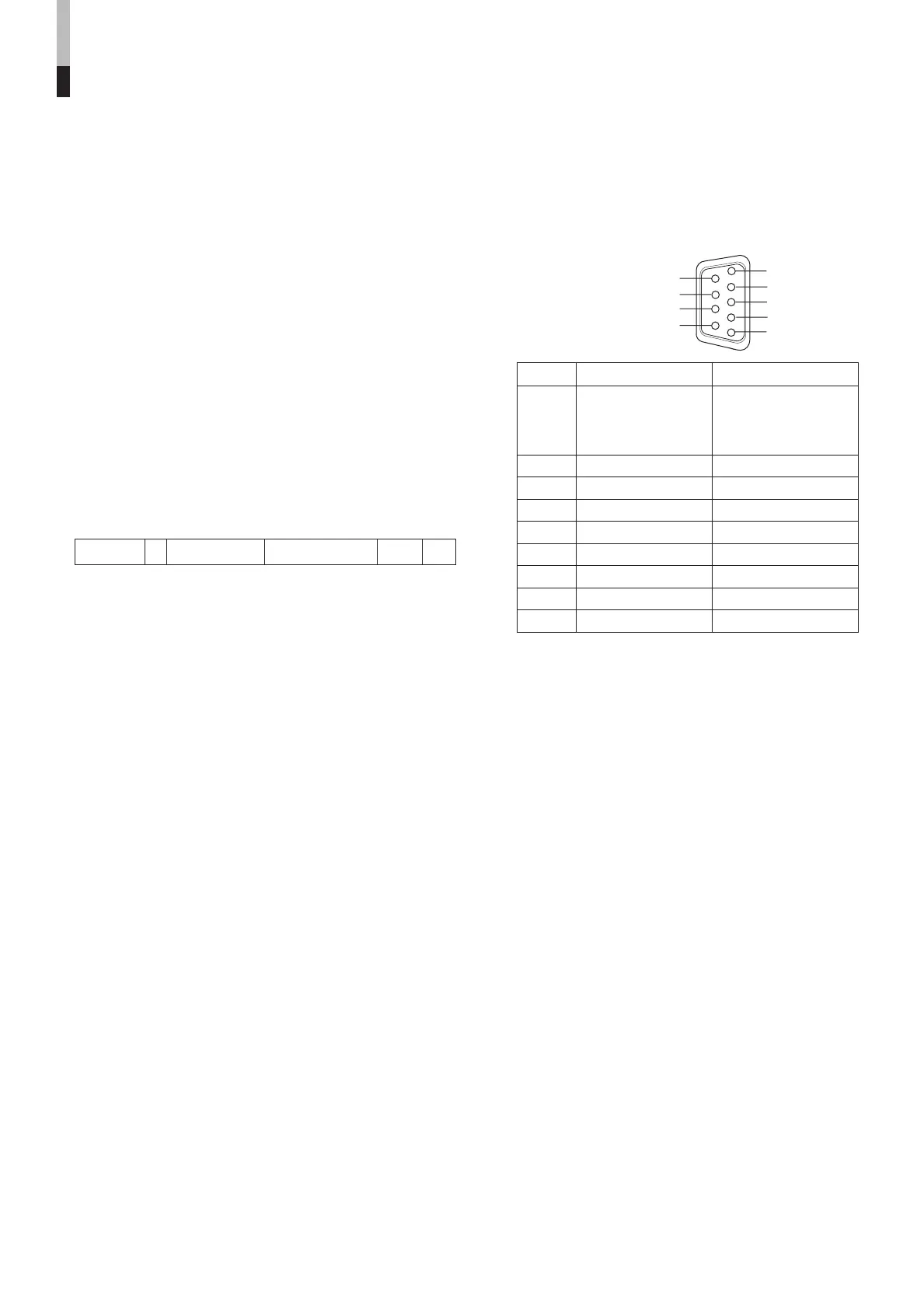

VERWENDUNG DER RS-485-SCHNITTSTELLE
Dieser Monitor kann mittels einer spezifischen Steuereinheit oder eines Personal Computers über die serielle RS-485-
Schnittstelle extern gesteuert werden. Informationen zur externen Monitorsteuerung mittels eines Personal Computers erhalten
Sie bei Ihrem Kundendienst.
1. Kabel
Ein gerades Kabel mit 2 D-sub-Steckverbindern (9-pol. Buchse und 9-pol. Buchse)
bereithalten.
2. Datenübertragungskenndaten
Baudrate : 4800/9600/19200 (Grundeinstellung ab Werk: 4800)
Datenbits : 8 Bits
Parität : Keine Parität
Stoppbits : 1
Datenüber- : ASCII-Kabel
tragungskabel
3. Kommandos
Format
Vorspann ID Kommando-ID Kommandoinhalt Daten CR
Header
! Steuersignal vom PC an den Monitor
? Referenz vom PC an den Monitor
@Rückantwort vom Monitor an den PC
ID + Kommando + Daten
B Basiskommando Zeichen 00, 01 oder keine Daten
D Kommando zur Bildgrößeneinstellung 00 ~ 08 U, D (U: UP, D: DOWN)
S Kommado zur Bildqualitätseinstellung 00 ~ 05 U, D (U: UP, D: DOWN)
M Kommando zur Wahl des Menüeintrags 00 ~ 0E 00, 01, 10, 11
F Kommando zur Wahl des Menüeintrags 00 ~ 10 00, 01, 02, 03, 04, 05
W Kommando zur Durchführung des Weißabgleichs 00 ~ 05 U, D (U: UP, D: DOWN)
C Kommando zur Abfrage des Monitorstatus 00 0 ~ 655
Datenübertragung
Die Datenübertragung erfolgt wie nachfolgend beschrieben:
1. Datenübertragungsstart
Empfang des Anschlusskommandos (!XXBCN1Cr) vom PC [ Sendet den Monitorstatus (@XXBOKCr) an den PC
2. Externe Steuerung
Empfängt das Anschlusskommando (!XXXXCr) vom PC [ Sendet den Monitorstatus (@XXBOKCr) an den PC
* Falls erforderlich, wiederholt der Monitor den Sende- und Empfangsvorgang.
3. Datenübertragungsende
Empfängt das Endkommando (!XXBCN0Cr) [ Sendet den Monitorstatus (@XXBOKCr) an den PC
* Die Datenübertragung erfolgt im “Handshake”-Modus. Dies bedeutet, dass der PC nach einer Kommandoabgabe ein
Status-Rückantwortsignal vom Monitor benötigt, ehe das nächste Kommando abgegeben werden kann.
* Wird der Monitor mittels eines Personal Computers per RS-485-Schnittstelle extern gesteuert, ist ein Zwischenadapter
(RS-232C p[ RS-485) erforderlich.
Pin-Nr. IN (Eingangssignal) OUT (Ausgangssignal)
1 5V Stromversorgung
(für die Monitor- NC
spezifische externe
Steuereinheit)
2 TD+ TD+
3 RD+ RD+
4NC NC
5NC NC
6NC NC
7TD– TD–
8RD– RD–
9NC NC
VERWENDUNG EINER EXTERNEN
STEUEREINHEIT
(Forts.)
* Die Stromversorgung mit 5 V für Pin-Nr. 1 darf ausschließlich für die
Monitor-spezifische externe Steuereinheit verwendet werden. Hier
darf keine andere Einheit angeschlossen werden.
