2
INSTALLATION
● La même procédure d’installation s’applique à toutes les cartes d’entrée.
● Si la carte d’entrée est installée correctement, votre moniteur multi-format la reconnaîtra
automatiquement.
● Se référer au manuel d’instructions fourni avec le moniteur multi-format pour des détails
sur l’ajustement ou le réglage des signaux d’entrée via la carte d’entrée.
䡵 PRÉPARATIFS
• Porter des gants pour se protéger les mains des parties métalliques sur la platine de la carte d’entrée.
• Vous aurez besoin d’un tournevis Phillips de 6 mm.
• Couper l’alimentation générale du moniteur et débrancher le cordon d’alimentation de la prise secteur.
䡵 PRÉCAUTIONS
• Ne pas toucher la prise raccordée au moniteur ou à la platine. (Le faire pourrait produire de
l’électricité statique qui endommagerait la carte d’entrée.)
• Ne pas retirer les capots de fente des fentes du moniteur si elles ne sont pas utilisées.
• Ne pas forcer sur la carte d’entrée dans la fente du moniteur.

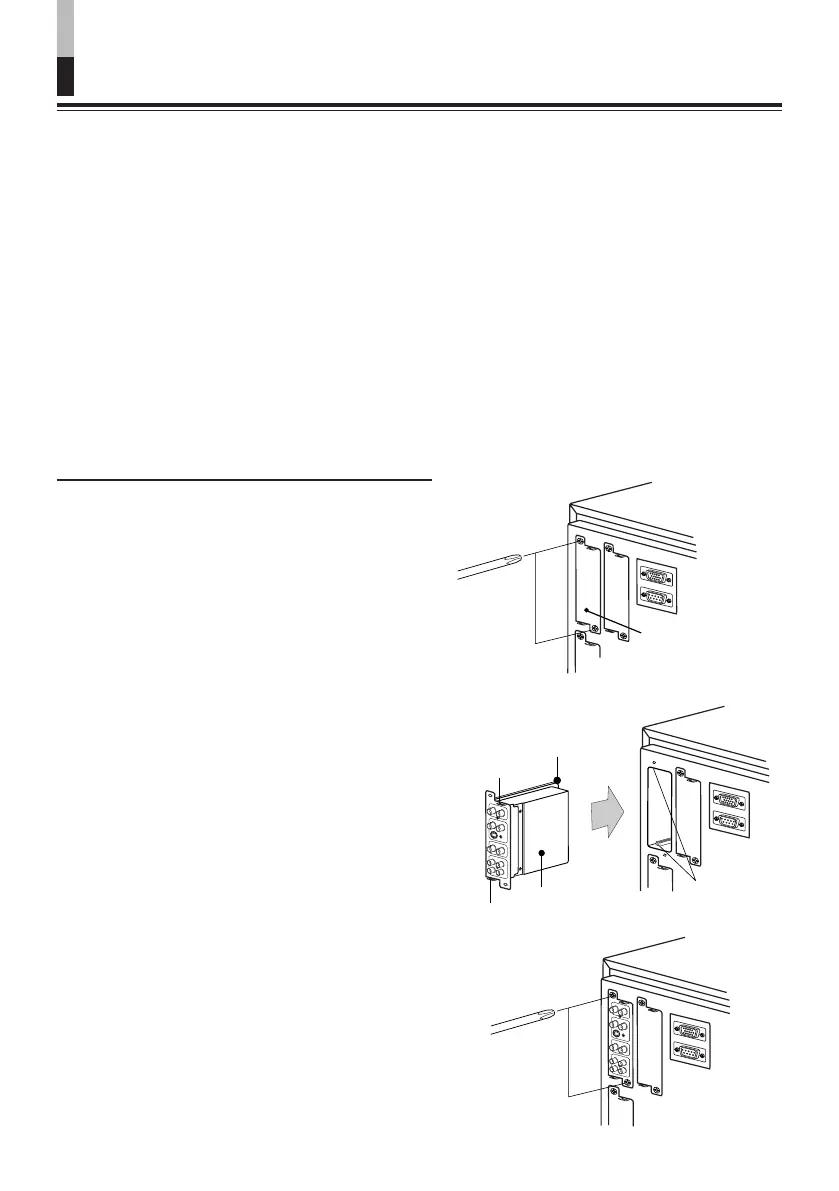

䡵 PROCÉDURE D’INSTALLATION
1.
Dévisser les vis et retirer le capot de
fente de la fente (sur le côté arrière
du moniteur) dans laquelle vous
allez installer la carte.
2.
Introduire la platine de la carte
d’entrée (colorée en vert) dans la
fente, en présentant la platine dans
les rails guides sur le haut et le bas
de la fente.
3.
Pousser sur la carte d’entrée pour
que sa façade touche le panneau
arrière du moniteur . (Intr oduire la
carte d’entrée en tenant les boutons
sur le haut et le bas.)
4.
Fixer la carte d’entrée en remettant
les vis retirées dans la procédure 1.
● S’assurer que la carte d’entrée est installée
correctement en contrôlant “SLOT
CONDITION” dans le menu principal du
moniteur multi-format. (Se référer également
au manuel d’instructions du moniteur multi-
format.)
Capot de fente
Présenter la
platine dans les
rails guides.
Côté arrière du moniteur
multi-format
Bouton
Carte d’entrée
(l’illustration montrée
est de l’IF-C01PNG)
Rails guides
Bouton
