INSTALLAZIONE
● Lo stesso procedimento di installazione vale per tutte le schede.
● Se la scheda di ingresso è installata correttamente, il monitor multiformato la riconosce
automaticamente.
● Fare riferimento al manuale dell’utilizzatore allegato al monitor multiformato per dettagli
sulla regolazione o l’impostazione dei segnali in ingresso tramite la scheda di ingresso.
䡵 PREPARATIVI
• Indossare guanti per proteggere le mani dalle parti metalliche sul circuito della scheda di ingresso.
• Sarà necessario un cacciavite Philips da 6 mm.
• Spegnere l’alimentazione principale del monitor multiformato e scollegare il cavo di alimentazione
dalla presa di corrente.
䡵 PRECAUZIONI
• Non toccare il terminale collegato al monitor o lo schema del circuito. (Tale azione può produrre
elettricità statica che danneggia la scheda di ingresso.)
• Non rimuovere i coperchi vano dai vani del monitor che non sono utilizzati.
• Non forzare la scheda di ingresso nel vano sul monitor.

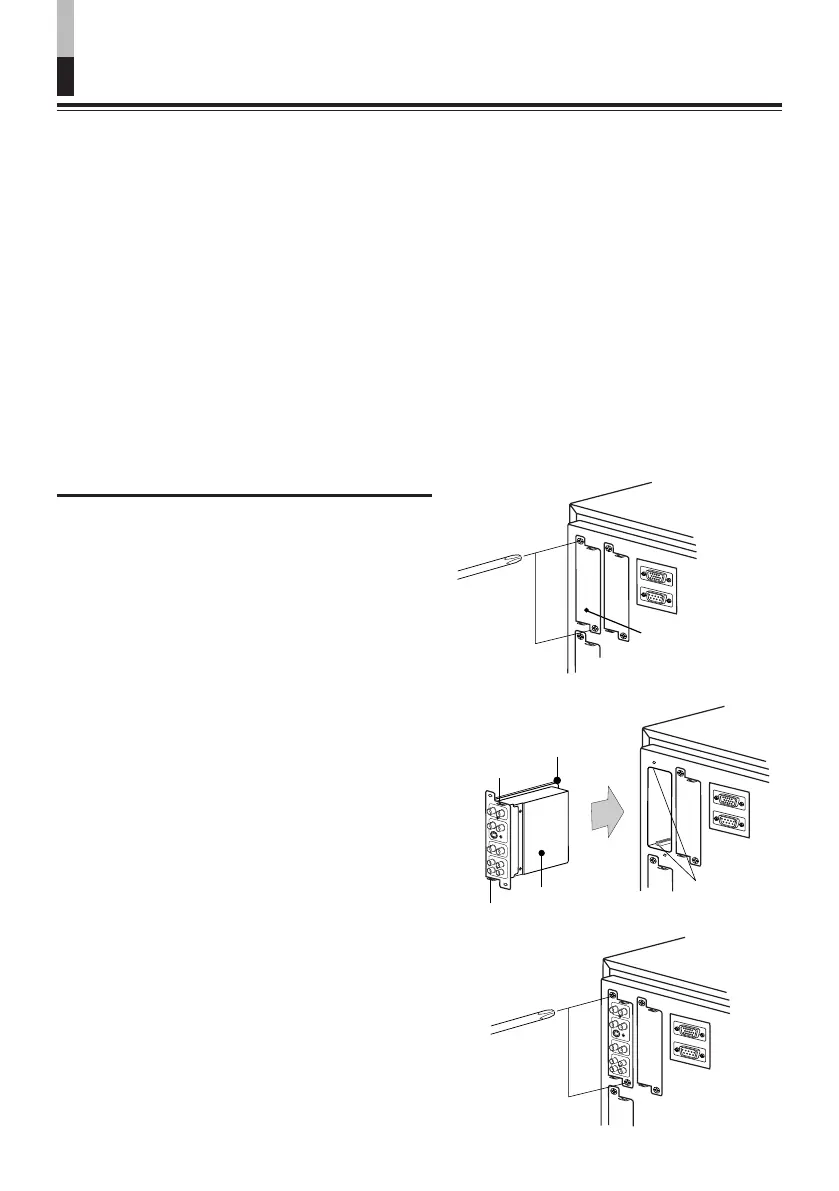

䡵 PROCEDIMENTO DI INSTALLAZIONE
1.
Svitare le viti e rimuovere il
coperchio vano dal vano (sul retro
del monitor) in cui si vuole installare
la scheda.
2. Inserire il circuito della scheda di
ingresso (colore verde) nel vano,
inserendo il circuito nelle guide in
alto e in basso nel vano.
3. Spingere la scheda di ingresso in
modo che il suo pannello anteriore
tocchi il pannello posteriore del
monitor. (Inserire la sc heda di
ingresso tenendo le sporgenze in
alto e in basso.)
4. Fissare la scheda di ingresso
rimettendo le viti rimosse al
punto 1.
● Verificare che la scheda di ingresso sia
installata correttamente controllando “SLOT
CONDITION” nel menu principale del
monitor multiformato. (Fare riferimento anche
al manuale di istruzioni del monitor
multiformato.)
Coperchio vano
Inserire il circuito
nelle guide.
Retro del monitor
multiformato
Sporgenza
Scheda di ingresso
(l’illustrazione mostra
l’IF-C01PNG)
Guide
Sporgenza
