ESPAÑOL

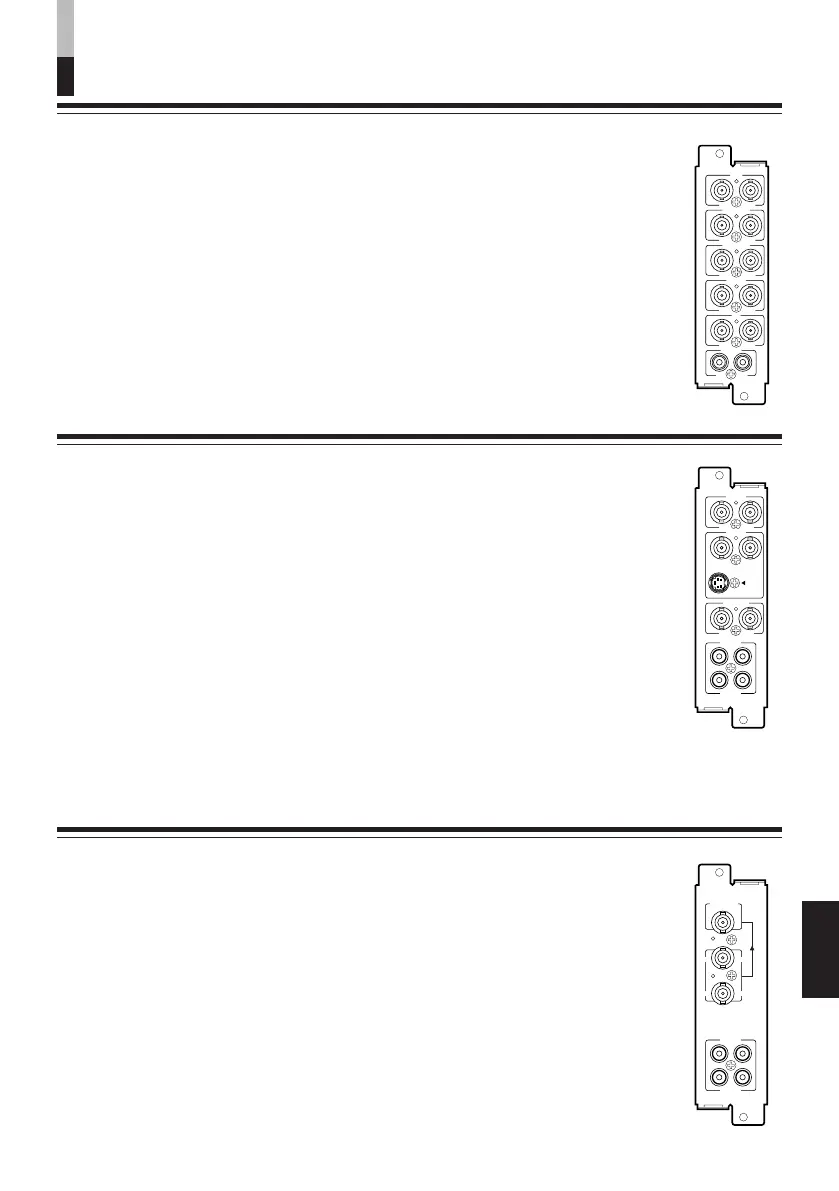

䡵 IF-C01SDG: TARJETA DE ENTRADA SDI
Tipo : Tarjeta de entrada SDI para monitor multiformato
Entradas/Salidas : Entrada digital (SDI 1/SDI 2): 2 líneas, 2 conectores BNC (0,8 V (p-p),
75 Ω)
Salida digital (SWITCHED OUT): 1 línea, 1 conector BNC (0,8 V (p-p),
75 Ω)
Señal de audio: 2 líneas (monofónicas), 4 patillas RCA (0,5 V (rms),
alta impedancia)
* Los terminales de entrada (IN) y salida (OUT) están conectados en
puente.
Formato : Componente digital serial D1, conmutación automática 525/625
(en conformidad con SMPTE259M)
Ranuras requeridas
:1
Consumo de
potencia : 7 V CC, 0,65 A
Peso : 0,5 kg
Dimensiones
(An. x Alt. Prof.) : 43 mm x 154,5 mm x 191,9 mm
䡵 IF-C01PNG: TARJETA DE ENTRADA DE VÍDEO
Tipo : Tarjeta de entrada de vídeo para monitor multiformato
Entradas/Salidas : VIDEO 1/VIDEO 2: 2 líneas, 4 conectores BNC (1 V (p-p), 75 Ω)
Señal sincronizada (EXT.SYNC): 1 línea, 2 conectores BNC
(1,0 V – 4,0 V (p-p), 75 Ω)
* Los terminales de entrada (IN) y salida (OUT) están conectados en
puente. Terminación automática.
Señal Y/C: 1 línea, sólo entrada, 1 conector de 4 patillas mini-DIN
(La entrada Y/C tiene prioridad a una entrada VIDEO 2)
(Y: 1 V (p-p), 75 Ω/C: 0,286 V (NTSC (3,58 MHz))/0,3 V (PAL
(4,43 MHz)), 75 Ω)
Señal de audio: 2 líneas (monofónicas), 4 patillas RCA (0,5 V (rms), alta
impedancia)
* Los terminales de entrada (IN) y salida (OUT) están conectados en
puente.
Ranuras requeridas
:1
Consumo de
potencia : 14 V CC, 0,25 A
7 V CC, 0,15 A
Peso : 0,5 kg
Dimensiones
(An.x Alt.x Prof.) : 43 mm x 154,5 mm x 191,9 mm
ESPECIFICACIONES
䡵 IF-C01COMG: TARJETA DE ENTRADA DE COMPONENTE/RGB
Tipo : Tarjeta de entrada de componente/RGB para monitor multiformato
Entradas/Salidas : Componente (Y, PB/B-Y, PR/R-Y) o RGB:1 línea, 6 conectores BNC
(Y: 1 V (p-p), 75 Ω/P
B, B-Y, PR, R-Y, R, G, B: 0,7 V (p-p), 75 Ω)
Señal sincronizada (HD/CS, VD): 1 línea, 4 conectores BNC
(1,0 V – 4,0 V (p-p), 75 Ω)
* Los terminales de entrada (IN) y salida (OUT) están conectados en
puente. Terminación automática.
Señal de audio: 1 línea (monofónica), 2 patillas RCA (0,5 V (rms), alta
impedancia)
* Los terminales de entrada (IN) y salida (OUT) están conectados en
puente.
Ranuras requeridas
:1
Consumo de
potencia : 14 V CC, 0,02 A
Peso : 0,5 kg
Dimensiones
(An. x Alt.x Prof.)
: 43 mm x 154,5 mm x 191,9 mm
B/P
B
/B-Y
G/Y
OUTIN
OUTIN
R/P
R
/B-Y
OUTIN
VD
OUTIN
HD/C
S
OUTIN
OUTIN
AUDIO
OUT
IN
VIDEO 1
OUT
IN
AUDIO 2
AUDIO 1
OUT
IN
VIDEO 2
OUT
Y/C IN
IN
OUT
IN
EXT.SYNC
AUDIO 2
AUDIO 1
OUT
IN
SWITCHED
OUT
SDI 1
SDI 2
IN
IN
3
