JVC IF-C01COMG - Caractéristiques Techniques

FRANÇAIS
3

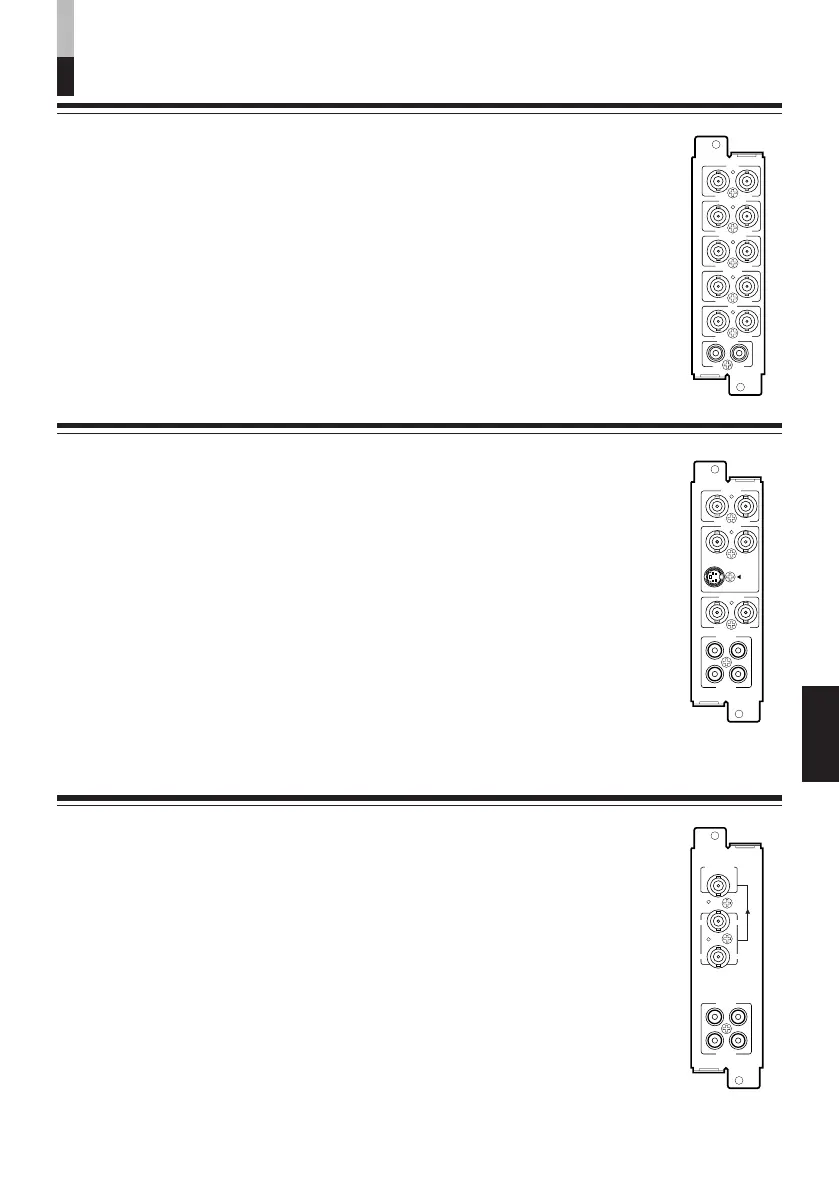

䡵 IF-C01SDG: CARTE D’ENTRÉE SDI
Type : Carte d’entrée SDI pour moniteur multi-format
Entrées/sorties : Entrée numérique (SDI 1/SDI 2): 2 lignes, connecteur BNC x 2
(0,8 V (cc), 75 Ω)
Sortie numérique (SWITCHED OUT): 1 ligne, connecteur BNC x 1
(0,8 V (cc), 75 Ω)
Signal audio: 2 lignes (monophonique), broche RCA x 4
(0,5 V (rms), haute impédance)
* Les prises d’entrée (IN) et de sortie (OUT) sont raccordées en
sonde.
Format : Numérique à composantes série D1, commutation automatique
525/625 (conformité SMPTE259M)
Fentes nécessaires :1
Consommation : 7 V CC, 0,65 A
Poids : 0,5 kg
Dimensions
(L x H x P) : 43 mm x 154,5 mm x 191,9 mm
䡵 IF-C01PNG: CARTE D’ENTRÉE VIDÉO
Type : Carte d’entrée vidéo pour moniteur multi-format
Entrées/sorties : VIDEO 1/VIDEO 2: 2 lignes, connecteur BNC x 4 (1 V (cc), 75 Ω)
Signal synchronisé (EXT.SYNC): 1 ligne, connecteur BNC x 2 (1,0 V –
4,0 V (cc), 75 Ω)
* Les prises d’entrée (IN) et de sortie (OUT) sont raccordées en sonde.
Terminaison automatique.
Signal Y/C: 1 ligne, entrée uniquement, connecteur mini-DIN à 4
broches x 1 (L’entrée Y/C a priorité sur l’entrée VIDEO 2)
(Y: 1 V (cc), 75 Ω/C: 0,286 V (NTSC (3,58 MHz))/0,3 V
(PAL (4,43 MHz)), 75 Ω)
Signal audio: 2 lignes (monophonique), broche RCA x 4 (0,5 V (rms),
haute impédance)
* Les prises d’entrée (IN) et de sortie (OUT) sont raccordées en sonde.
Fentes nécessaires :1
Consommation : 14 V CC, 0,25 A
7 V CC, 0,15 A
Poids : 0,5 kg
Dimensions
(L x H x P) : 43 mm x 154,5 mm x 191,9 mm
CARACTÉRISTIQUES TECHNIQUES
䡵 IF-C01COMG: CARTE D’ENTRÉE COMPOSANTES/RVB
Type : Carte d’entrée composantes/RVB pour moniteur multi-format
Entrées/sorties : Composantes (Y, PB/B-Y, PR/R-Y) ou RVB: 1 ligne, connecteur BNC x 6
(Y: 1 V (cc), 75 Ω/P
B, B-Y, PR, R-Y, R, G, B: 0,7 V (cc), 75 Ω)
Signal synchronisé (HD/CS, VD): 1 ligne, connecteur BNC x 4
(1,0 V – 4,0 V (cc), 75 Ω)
* Les prises d’entrée (IN) et de sortie (OUT) sont raccordées en sonde.
Terminaison automatique.
Signal audio: 1 ligne (monophonique), broche RCA x 2 (0,5 V (rms),
haute impédance)
* Les prises d’entrée (IN) et de sortie (OUT) sont raccordées en sonde.
Fentes nécessaires :1
Consommation : 14 V CC, 0,02 A
Poids : 0,5 kg
Dimensions
(L x H x P) : 43 mm x 154,5 mm x 191,9 mm
B/P B /B-Y
G/Y
OUTIN
OUTIN
R/P R /B-Y
OUTIN
VD
OUTIN
HD/C S
OUTIN
OUTIN
AUDIO
OUT
IN
VIDEO 1
OUT
IN
AUDIO 2
AUDIO 1
OUT
IN
VIDEO 2
OUT
Y/C IN
IN
OUT
IN
EXT.SYNC
AUDIO 2
AUDIO 1
OUT
IN
SWITCHED
OUT
SDI 1
SDI 2
IN
IN
