JVC IF-C01COMG - Technische Daten

DEUTSCH
3
䡵 IF-C01SDG: SDI EINGANGSKARTE
Typ : Eingangskarte (SDI-Signal) für Multi-System-Monitor
Eingänge/
Ausgänge : Digitaleingang (SDI 1/SDI 2): 2 Leitungen, BNC-Buchse x 2 (0,8 V (ss),
75 Ω)
Digitalausgang (SWITCHED OUT): 1 Leitung, BNC-Buchse x 1
(0,8 V (ss), 75 Ω)
Audiosignal: 2 Leitungen (Mono), Cinchbuchse x 4 (0,5 V (eff.),
hochohmig)
* Eingänge (IN) und Ausgänge (OUT) sind durchgeschleift.
Format : D1 serielles digitales Komponentensignal, automatische 525/625-
Umschaltung (nach SMPTE259M)
Erforderliche
Steckplätze :1
Stromversorgung : 7 V Gleichstrom, 0,65 A
Gewicht : 0,5 kg
Abmessungen
(B x H x T) : 43 mm x 154,5 mm x 191,9 mm
䡵 IF-C01PNG: VIDEO- EINGANGSKARTE
Typ : Eingangskarte (Videosignal) für Multi-System-Monitor
Eingänge/
Ausgänge : VIDEO 1/VIDEO 2: 2 Leitungen, BNC-Buchse x 4 (1 V (ss), 75 Ω)
Syncsignal (EXT.SYNC): 1 Leitung, BNC-Buchse x 2 (1,0 V – 4,0 V (ss),
75 Ω)
* Eingänge (IN) und Ausgänge (OUT) sind durchgeschleift. Automatische
Abschlussschaltung.
Y/C-Signal: 1 Leitung, nur Eingang, 4-pol. Mini-DIN-Buchse x 1
(Y/C-Eingang hat Vorrang gegenüber VIDEO 2-Eingang)
(Y: 1 V (ss), 75 Ω/C: 0,286 V (NTSC (3,58 MHz))/0,3 V (PAL
(4,43 MHz)), 75 Ω)
Audiosignal: 2 Leitungen (Mono), Cinchbuchse x 4 (0,5 V (eff.),
hochohmig)
* Eingänge (IN) und Ausgänge (OUT) sind durchgeschleift.
Erforderliche
Steckplätze :1
Stromversorgung : 14 V Gleichstrom, 0,25 A
7 V Gleichstrom, 0,15 A
Gewicht : 0,5 kg
Abmessungen
(B x H x T) : 43 mm x 154,5 mm x 191,9 mm

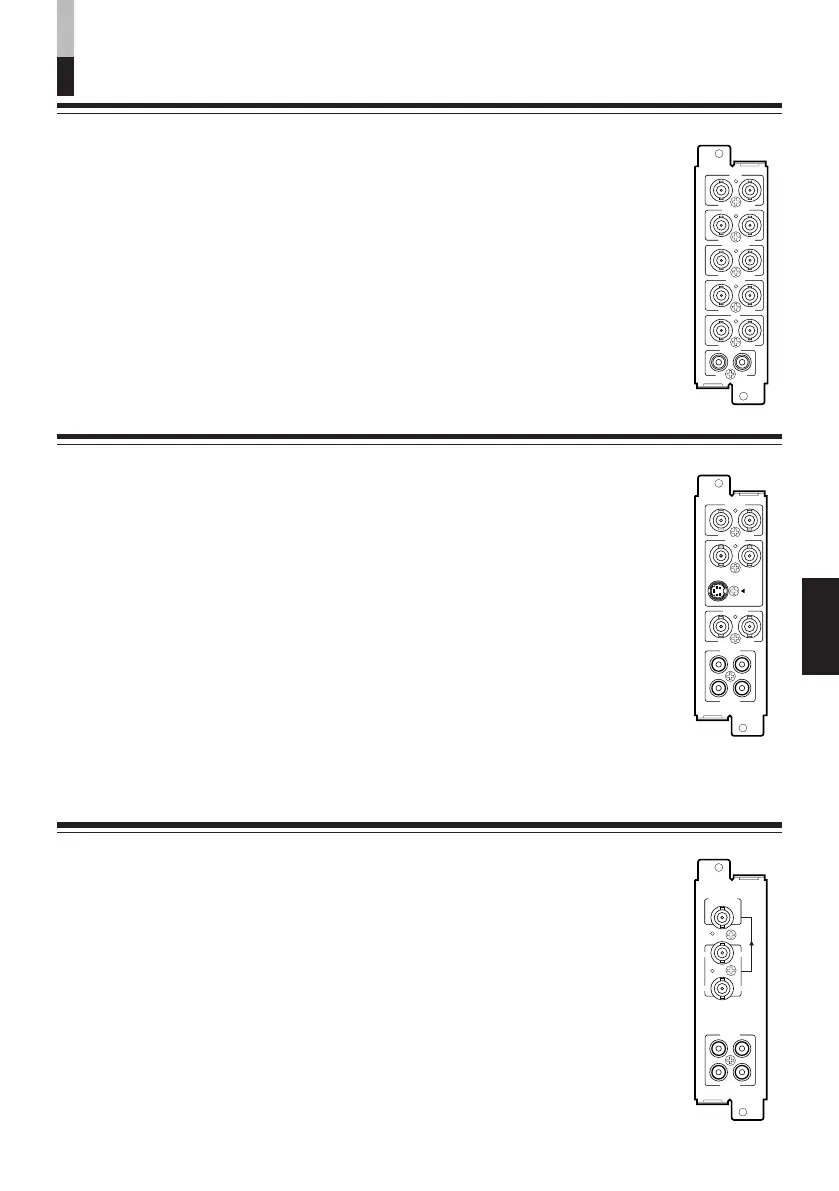

TECHNISCHE DATEN
䡵 IF-C01COMG: EINGANGSKARTE FÜR KOMPONENTEN-/RGB-SIGNAL
Typ : Eingangskarte (Komponenten/RGB-Signal) für Multi-System-Monitor
Eingänge/
Ausgänge : Komponentensignal (Y, P
B/B-Y, PR/R-Y) oder RGB: 1 Leitung, BNC-
Buchse x 6 (Y: 1 V (ss), 75 Ω/PB, B-Y, PR, R-Y, R, G, B: 0,7 V (ss), 75 Ω)
Syncsignal (HD/CS, VD): 1 Leitung, BNC-Buchse x 4 (1,0 V – 4,0 V (ss),
75 W)
* Eingänge (IN) und Ausgänge (OUT) sind durchgeschleift. Automatische
Abschlussschaltung.
Audiosignal: 1 Leitung (Mono), Cinchbuchse x 2 (0,5 V (eff.), hochohmig)
* Eingänge (IN) und Ausgänge (OUT) sind durchgeschleift.
Erforderliche
Steckplätze :1
Stromversorgung : 14 V Gleichstrom, 0,02 A
Gewicht : 0,5 kg
Abmessungen
(B x H x T) : 43 mm x 154,5 mm x 191,9 mm
B/P B /B-Y
G/Y
OUTIN
OUTIN
R/P R /B-Y
OUTIN
VD
OUTIN
HD/C S
OUTIN
OUTIN
AUDIO
OUT
IN
VIDEO 1
OUT
IN
AUDIO 2
AUDIO 1
OUT
IN
VIDEO 2
OUT
Y/C IN
IN
OUT
IN
EXT.SYNC
AUDIO 2
AUDIO 1
OUT
IN
SWITCHED
OUT
SDI 1
SDI 2
IN
IN
