2
INSTALLATION
● Die Angaben zum Einbau gelten für alle Kartenausführungen.
● Die einwandfrei installierte Eingangskarte wird automatisch vom Multi-System-Monitor
identifiziert.
● Einzelheiten zu den Einstellungs- und Abgleichschritten für die von der Eingangskarte
gelieferten Eingangssignale finden Sie in der zum Multi-System-Monitor gehörigen
Bedienungsanleitung.
䡵 VORBEREITUNG
• Tragen Sie Handschuhe zum Schutz vor den an der Eingangskarte befindlichen scharfen oder
spitzen Metallteile.
• Verwenden Sie einen 6-mm-Kreuzschlitzschraubendreher.
• Schalten Sie den Multi-System-Monitor aus und trennen Sie dessen Netzkabel von der Netzsteckdose
ab.
䡵 VORSICHTSMASSNAHMEN
• Berühren Sie niemals die Steckkontakte oder gedruckten Schaltungen der Eingangskarte.
(Andernfalls kann die bei Berührung auftretende statische Elektrizität die Eingangskarte ernsthaft
beschädigen.)
• Entfernen Sie niemals am Monitor die Steckplatzabdeckung eines nicht zu verwendenden
Steckplatzes.
• Setzen Sie die Eingangskarte niemals unter Druckausübung in den Steckplatz des Monitors ein.

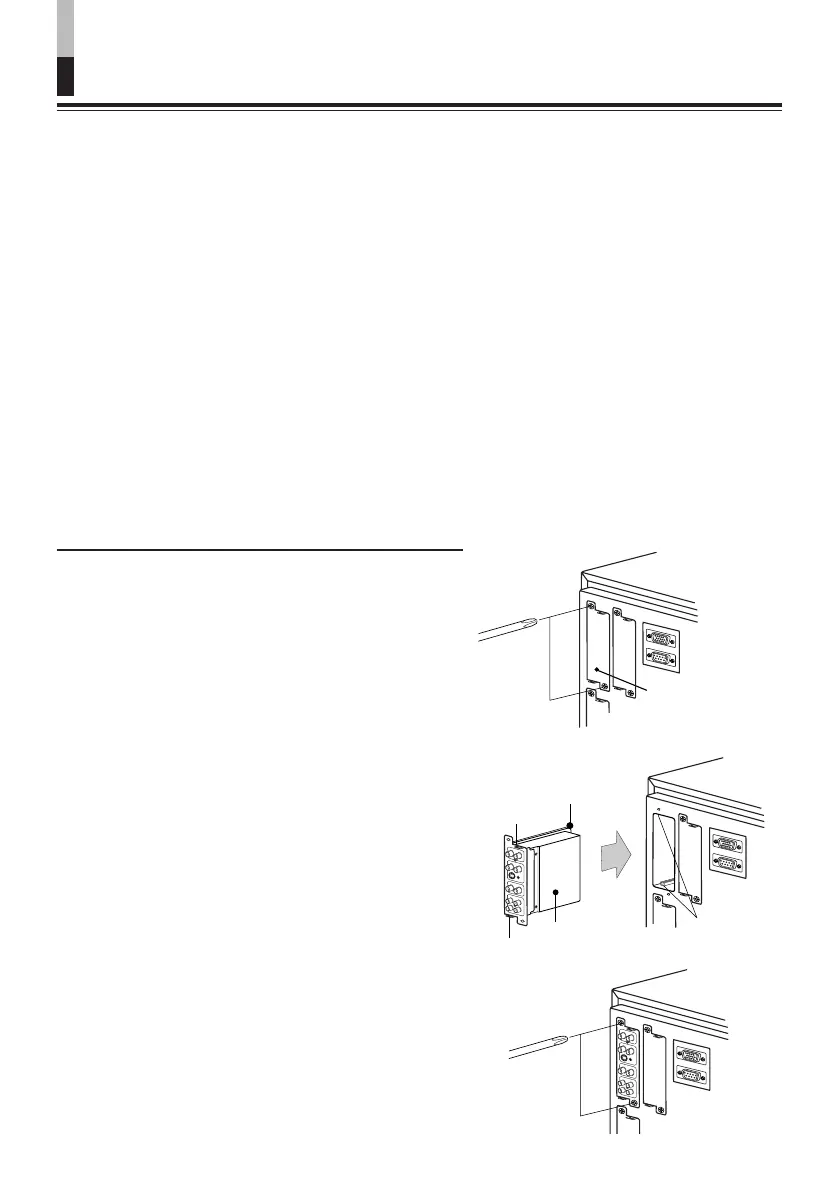

䡵EINBAUSCHRITTE
1. Entfernen Sie an dem für die
Eingangskarte zu verwendenden
Steckplatz (an der Monitorrückseite)
die Schrauben der
Steckplatzabdeckung.
2. Setzen Sie die Eingangskarte so am
Steckplatz an, dass die seitlichen
Führungen (grün) der Karte auf die
oben und unten im Steckplatzfach
befindlichen Führungsnuten
ausgerichtet sind.
3. Schieben Sie die Eingangskarte
vollständig ein, bis die Anschlussleiste
der Karte an der Monitorrückseite
anliegt. (Halten Sie beim Einschieben
die beiden oben und unten an der Karte
befindlichen Sperrriegel gedrückt.)
4. Sichern Sie die Eingangskarte mit den
beiden in Schritt 1 entfernten
Schrauben.
● Vergewissern Sie sich, dass die Eingangskarte
einwandfrei eingebaut ist, indem Sie im
Hauptmenü des Multi-System-Monitors ”SLOT
CONDITION” wählen (siehe auch die zum Multi-
System-Monitor gehörige Bedienungsanleitung).
Steckplatzabdeckung
Die Eingangskarte an
den Führungsnuten
ansetzen.
Rückseite von Multi-System-
Monitor
Sperrriegel
Eingangskarte (die
Abbildung zeigt die
Ausführung
IF-C01PNG)
Führungsnuten
Sperrriegel
